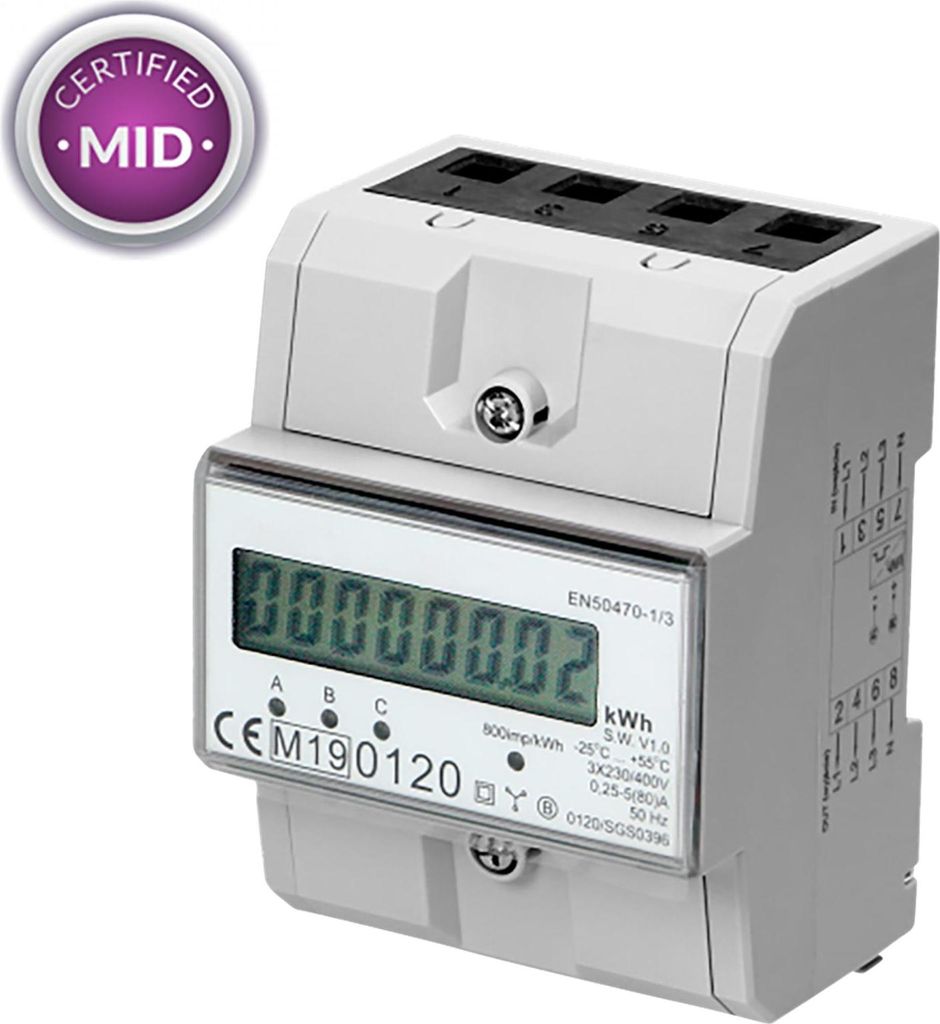

Orno OR-WE-520 MID 3-Phasen-Stromzähler

Das Modell ist ideal zur Kontrolle des Energieverbrauchs für den Hausgebrauch. Digitaler dreiphasiger Stromzähler zur direkten Messung der Wirkenergie.

– Typ: digital;
– Bauart: AC dreiphasig;
– Ein Tarif;
– Spannung: 3x230V/400V AC, 50/60Hz;
– Maximal zulässiger Strom von 80A;
– Zählerkonstante: 800 imp/kWh;
– Display: LCD (Anzahl der Ziffern 6+2 = 000,000.00 kWh);
– Schutzart: IP51;
– Montageschiene: 35mm;
– Module: 4.5;
– Betriebstemperatur: -25 bis +45 Grad;
– Abmessungen: 76 / 116,5 / 65 mm;
Produkt-Nummer: ORNO OR-WE-520
EAN: 5900378653011
Verpackung: ja
Bruttogewicht: 0.550g
Nettogewicht: 0.520 g
Hersteller: ORNO Polen

Lieferumfang: Karton mit 1 Stück

Was müssen wir über den Stromzähler wissen?
Der Stromzähler ist das Gerät, von dem die genaue und korrekte Berechnung unserer Stromrechnung abhängt. Trotz dieser unbestrittenen Tatsache halten es nur wenige Menschen für wichtig und notwendig, ihn regelmäßig zu überprüfen und zu wissen, was und wie er misst. Wir stellen Ihnen grundlegende Richtlinien vor, wo Sie anfangen können und wie Sie sich schnell und leicht im technischen Teil der elektrischen Verteilung für Verbraucher orientieren können.
Es gibt viele Arten von Stromzählern, jedes Elektrizitätsversorgungsunternehmen verwendet verschiedene Geräte, daher kann keine Charakteristik eines einheitlichen Modells gegeben werden.

Der Stromzähler muss anzeigen:
- Gesamtwert des verbrauchten Stroms (kWh)
- Tagtarif (bezeichnet mit T2) / Nachttarif (bezeichnet mit T1)
- Uhrzeit / Datum
- Richtung des Stroms
- bei einem möglichen Fehler wird das Symbol F angezeigt

Die Daten auf dem Display wechseln periodisch alle paar Sekunden und zeigen die verschiedenen Werte, entsprechend für Tag- und Nachttarif.
Die Displays der verschiedenen Stromversorger haben unterschiedliche Merkmale und Bezeichnungen, aber sie haben einige grundlegende Anzeigen, die vorkommen. Die Bedeutung jeder Bezeichnung ist auf der Verpackung des Stromzählers erklärt, wo sich ein Schild mit technischen Daten befindet.

Uhr bei Stromzählern:
Bei elektronischen Stromzählern hängt die Uhr von der internen Batterie ab, die im Gerät eingebaut ist. Oft kommt es vor, dass die Uhr verschwindet, was aus verschiedenen Gründen geschehen kann – sie war eine gewisse Zeit ohne Strom oder es gab ein Problem bei der Verbindung mit der Energiequelle. Als Folge der Störung beginnt der Stromzähler, nur auf einem Tarif zu akkumulieren. Es stellt sich heraus, dass, wenn die Uhr nicht misst und verschwindet, die auf Kosten des Unternehmens akkumuliert wird, d.h. im höheren Tarif. Bei einem solchen Problem müssen Sie sofort die Lieferfirma benachrichtigen, da die Uhr vom Verbraucher nicht eingestellt werden kann.

Wie können wir prüfen, ob der Stromzähler akkumuliert und ob jemand missbräuchlich auf unsere Kosten handelt?
Am elektrischen Verteilerbrett hat der Verbraucher Zugang zu einem Schalter nach dem Stromzähler, der ausgeschaltet werden kann. Dadurch kann festgestellt werden, ob sich jemand illegal an sein Gerät angeschlossen hat. Wenn Sie den Schalter ausschalten, aber der Stromzähler weiterhin Energie berechnet, ist etwas nicht in Ordnung und jemand anderes nutzt Ihren Strom.

Wie lange ist die Lebensdauer des Stromzählers?
Im Durchschnitt werden Stromzähler alle 7 Jahre ausgetauscht oder einer metrologischen Prüfung unterzogen. Die metrologischen Eigenschaften der Stromzähler werden von Messunternehmen und Laboren durchgeführt.

Was kann der Verbraucher tun, wenn er Zweifel hat, dass der Stromzähler nicht korrekt misst?
Der Verbraucher hat das Recht zu verlangen, dass sein Stromzähler geprüft wird. Wenn eine solche gestellt wird, geht der Stromzähler zur Direktion für Maße und Messgeräte des Nationalen Zentrums für Metrologie, wo geprüft wird, ob er geeignet ist oder nicht. Dieses Verfahren dauert zwischen einer Woche und einem Monat, und während dieser Zeit kann das Elektrizitätsversorgungsunternehmen ein anderes Messgerät installieren, was auch eine Möglichkeit ist, einen festzustellen.

Außerdem kann jeder einen eigenen internen Stromzähler installieren, den er für persönliche Bedürfnisse nutzt, um den Verbrauch einzelner Gerätegruppen zu messen und sich über seinen Verbrauch im Klaren zu sein. Es ist gut, einen Kontrollstromzähler zu haben und die Daten mit dem externen zu vergleichen. Der Unterschied zwischen beiden sollte nicht groß sein, nicht mehr als 2 %.

Display:
Die Verbraucher müssen regelmäßig die Anzeigen auf dem Display ihres Stromzählers beobachten und auf Abweichungen achten.
Uhr. Achten Sie auf die Richtigkeit der Uhr und des Datums. Neben den Stunden werden Stromzähler auch nach Wochentagen programmiert.

Tarif:
Achten Sie darauf, ob der Nacht- und Tagtarif der Uhrzeit angemessen wechselt und ob nur ein Tarif akkumuliert wird. Dies kann auch anhand der erhaltenen Abrechnung festgestellt werden.

Zeiträume:
Wenn Sie einen erheblichen Unterschied im akkumulierten Verbrauch zwischen dem aktuellen und dem vorherigen Monat bemerken, melden Sie dies sofort.

Rechnungen:
Überprüfen Sie jede , um sicherzustellen, dass Ihr Stromzähler ordnungsgemäß funktioniert.

Gerät zur Anzeige in metrischen Einheiten (kWh).
Es dient zur direkten Messung der Wirkleistung in einem Drehstromsystem.
Spezielle elektronische Bauteile erzeugen unter dem Einfluss des Stromflusses und der angelegten Spannung Impulse proportional zur aufgenommenen Energie.
Die Energieverbrauchsphase wird durch eine blinkende LED angezeigt.
Die Anzahl der Impulse wird in Eingangsenergie umgewandelt und ihr Wert wird auf dem LCD-Bildschirm (6 + 2) angezeigt.
Die Energiemessung erfolgt gemäß den Normen EN50470-1:2006, EN50470-3:2006 MID-Richtlinie 2014/32/EU.

• Typ: dreiphasig
• Stromversorgung: 3 x 230V / 400V , 50 / 60Hz
• Basisstrom: 5A
• Maximaler Strom (lmax): 80A
• Min. Strom: 0,25A
• Pulsfrequenz: 800 Imp/kWh
• Messgenauigkeitsklasse: B
• Anzeige: 6 + 2
• Impulsausgang: ja
• Anzahl Module: 4,5
• Schutzart: IP51
• Abmessungen (Breite x Höhe x Tiefe [mm]): 76 / 116,5 / 65

Drehstromzähler Hutschiene Hauptmerkmale des Produkts



Anzeigegerät in metrischen Einheiten (kWh) dient zur direkten Messung der Wirkleistung in einem Drehstromsystem. Eine spezielle Elektronik erzeugt unter dem Einfluss des fließenden Stroms und der angelegten Spannung Impulseproportional zum Stromverbrauch. Die Leistungs aufnahme in der Phase wird durch eine blinkende LED angezeigt. Die Anzahl der Impulse wird in verbrauchte Energie umgerechnet und ihr Wert über eine LCD-Anzeige (6+2) angezeigt. Stromversorgung: 230V, 50Hz, Basisstrom: 5A, max. Strom: 80A, min. Strom: 0,25A, Impulsfrequenz: 800 Imp/kWh, Genauigkeitsklasse B, dreimoduliges Gehäuse, DIN TH-35 mm Hutschienenmontage. Die Messung der Energie erfolgt gemäß EN50470-1:2006, EN50470-3:2006 der Richtlinie MID 2014/32/EU.



Strom Zwischenzähler Technische Daten



Typ:Dreiphasig

Versorgungsspannung:3 x 230V/400V, 50/60Hz

Basisstrom (lb):5A

Maximaler Strom (Lmax): 80A

Minimalstrom (Lmin):0,25A

Frequenz der Impulse: 800 imp/kWh

Genauigkeitsklasse: B

Einhaltung (2014/32/EU):ja

Anzeige: 6+2

Impulsausgang: ja

Anzahl der Module:4.5

Schutzart:IP51



• Art: 3-phasig • Hintergrundbeleuchtung: ja • Basisstrom (lb): 5A • IP51 • Maximaler Strom (lmax): 80A • Min. Strom: 0,25 A • Pulsfrequenz: 800 imp/kWh • Klasse der Messgenauigkeit: B • Impulsausgang: Ja • Multitarif: ja • Anzahl der Module: 4.

---

Dokumente:

• Bedienungsanleitung: Download



ORNO 3-phase electricity meter 80A MID 3 modules DIN TH-35mm

Der Orno OR-WE-520 MID 3-Phasen-Stromzähler ist ein hochwertiges Messgerät, das als Unterzähler zur Erfassung von dreiphasigem Wechselstrom in Gleichstromsystemen konzipiert ist. Seine fortschrittliche Elektronik generiert Impulse proportional zum aktuellen Stromverbrauch, ausgelöst durch fließenden Strom und anliegende Spannung. Eine LED-Anzeige signalisiert durch ihr Blinken den Energieverbrauch einer einzelnen Phase. Die kumulierten Impulse der drei Phasen, die mit einer Frequenz von 1000 Imp/kWh blinken, werden in die gesamte verbrauchte Energie im Dreiphasensystem umgerechnet und auf einem klaren LCD-Display dargestellt. Der Stromzähler ist konform mit der MID-Richtlinie (2014/32/EU) und besitzt eine Messgenauigkeitsklasse B. Er operiert auf einer Versorgungsspannung von 3 x 230V/400V, 50/60Hz mit einem Basisstrom von 5A und kann maximal bis zu 80A messen. Es ist für den Einsatz in jeglichen Einrichtungen geeignet, die eine genaue und detaillierte Strommessung benötigen. Der Stromzähler ist als kompaktes Gerät mit den Abmessungen von 76 mm Breite, 116,5 mm Höhe und 65 mm Tiefe gestaltet und trägt zu einer effizienten Raumausnutzung im Installationsbereich bei. Verwenden Sie den Orno OR-WE-520 für präzise, unkomplizierte und zuverlässige Energieverbrauchsmessung in Ihren dreiphasigen Systemen.

Das Gerät kann niemals zurückgesetzt werden, 【 Anzeige de consumo de Energie 】 Die consumo de Energie während der Phase wird durch eine blinkende LED angezeigt. Die Anzahl de Impulse wird in verbrauchte Energie umgerechnet und ihr Wert wird auf una Display LCD (6+2), 【 Viele Möglichkeiten 】Messung de dreiphasigen Wirk-/Blindenergie, positive und negative Energie. Es können a 3 Modi de Messung nach de code de Synthese eingestellt werden. Berechnung of des maximalen Bedarfs, 【Gesamtverbrauch of Energie】. Das LCD Display zeigt nur den Gesamtverbrauch of an Energie an. Wenn Sie erweiterte Daten benötigen, suchen Sie nach den Modellen WE-513, WE-516 und WE-517.

- Art: 3-phasig - Hintergrundbeleuchtung: ja - Basisstrom (lb): 5A - IP51 - Maximaler Strom (lmax): 80A - Min. Strom: 0,25 A - Pulsfrequenz: 800 imp/kWh - Klasse der Messgenauigkeit: B - Impulsausgang: Ja - Multitarif: ja - Anzahl der Module: 4.

Art: 3-phasig Hintergrundbeleuchtung: ja Basisstrom (lb): 5A IP51 Maximaler Strom (lmax): 80A Min. Strom: 0,25 A Pulsfrequenz: 800 imp/kWh Klasse der Messgenauigkeit: B Impulsausgang: Ja Multitarif: ja Anzahl der Module: 4.

ORNO 3-Phasen-Stromzähler, 80A, MID, 3 Module, DIN TH-35mm
