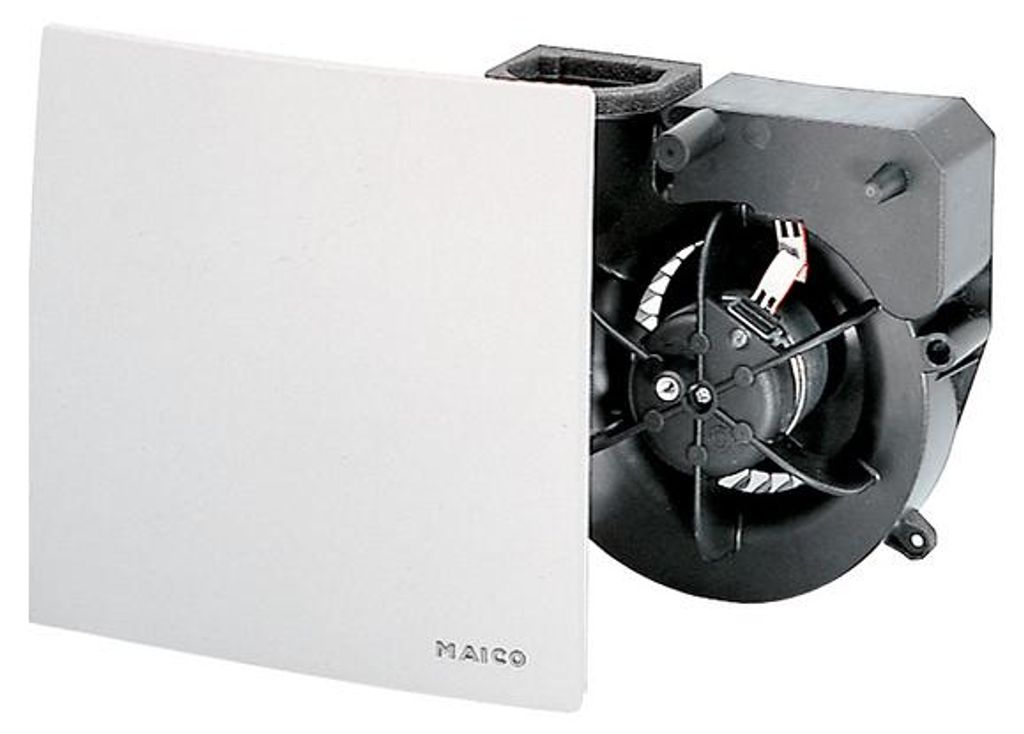

MAICO Abluftsystem ER60GVZ Unterputz Ventilatoreinsatz

MAICO VENTILATOREINSATZ ER 60 GVZ - EFFIZIENTE LUEFTUNG FUER FEUCHTRAEUME

Der Maico Ventilatoreinsatz ER 60 GVZ ist ein Radialventilator, der fuer die dauerhafte und effiziente Lueftung von Baedern, Duschraeumen, Toiletten, Hauswirtschafts- und Lagerraeumen in privaten und oeffentlichen Gebaeuden konzipiert wurde. Er verfuegt ueber einen zweistufigen Motor, eine Einschaltverzoegerung und eine Nachlauffunktion. Das Geraet ist fuer die Unterputzmontage an Wand oder Decke geeignet und erfuellt die Anforderungen der DIN 18017-3.

VORTEILE DES MAICO ER 60 GVZ

- Dauerhafte und effiziente Lueftung: Sorgt fuer kontinuierlichen Luftaustausch in Feuchtraeumen und Kuechen.
- Anpassbare Leistungsstufen: Der zweistufige Motor ermoeglicht eine flexible Anpassung der Luftleistung.
- Integrierte Zeitsteuerung: Mit einer Einschaltverzoegerung von 60 Sekunden und einer Nachlauffunktion von 6 Minuten fuer bedarfsgerechten Betrieb.
- Flexible Installationsmoeglichkeiten: Geeignet fuer Unterputzmontage in Wand oder Decke, auch in Schutzbereich 1 von Nassraeumen und Steigleitungen ueber 20 Etagen.
- Luftfiltration: Der integrierte G2-Filter schuetzt vor Staub und unterstuetzt die Reinheit der Abluft.

ZWEISTUFIGER MOTOR MIT ZEITSTEUERUNG

Der Maico ER 60 GVZ verfuegt ueber einen zweistufigen Motor zur Anpassung der Belueftungsleistung. Zwischen zwei Geschwindigkeiten kann gewaehlt werden, um den Luftaustausch an die Raumbedingungen anzupassen.

Eine Einschaltverzoegerung von 60 Sekunden und eine Nachlauffunktion von 6 Minuten sind integriert. Dies stellt sicher, dass der Ventilator bei Bedarf startet und nach dem Ausschalten Restfeuchtigkeit effizient abfuehrt.

ROBUSTE BAUWEISE UND FLEXIBLE INSTALLATION

Als Radialventilator ist der ER 60 GVZ fuer die zuverlaessige und dauerhafte Unterputzmontage in Wand oder Decke ausgelegt. Seine kompakte Bauweise ermoeglicht eine diskrete Integration.

Die Installation ist in Schutzbereich 1 von Nassraeumen und in Steigleitungen mit ueber 20 Etagen zulaessig. Die spezifische Installation ist abhaengig von der Auswahl des passenden Unterputzgehaeuses (z.B. ER-UP/G, ER-UPD).

INTEGRIERTER FILTER UND HOHE SCHUTZARTEN

Der Ventilatoreinsatz ist mit einem internen G2-Filter ausgestattet, der die Abluft von Staub und Partikeln reinigt. Dies traegt zur Verbesserung der Luftqualitaet im Raum und zur Verlaengerung der Lebensdauer des Geraets bei.

Mit der Schutzart IP X5 ist der Maico ER 60 GVZ gegen Strahlwasser geschuetzt und fuer den Einsatz in Feuchtraeumen geeignet. Die Schutzklasse II kennzeichnet die elektrische Sicherheit des Geraetes.

TECHNISCHE SPEZIFIKATIONEN

- Ausfuehrung: Radialventilator
- Besonderheiten: Zweistufig, mit Nachlauf und Einschaltverzoegerung
- Geschwindigkeit: 850 / 1250 min-1
- Luftvolumenstrom: 35 / 62 m3/h
- Schalldruckpegel: 26 / 36 dB(A)
- Leistungsaufnahme: 10 / 21 W
- Spannung: 230 V / 50 Hz
- Max. Medientemperatur: 40 Grad Celsius
- Schutzklasse: II (Doppelt isoliert)
- Schutzart: IP X5 (Schutz gegen Strahlwasser)
- Filterklasse: G2 (Standardfilter zur Vorfiltration)
- Max. Stromaufnahme (Imax): 0,12 / 0,16 A
- Nennleistung (Pnenn): 10 / 21 W
- Anschlussleitung: 5 x 1,5 mm2

EINSATZBEREICHE UND ANWENDUNGSSZENARIEN

Der Maico Ventilatoreinsatz ER 60 GVZ ist fuer eine Vielzahl von Lueftungsaufgaben geeignet. Er wird fuer die kontinuierliche Belueftung von Baedern, Duschraeumen und Toiletten in Einfamilienhaeusern und Mehrfamilienhaeusern eingesetzt, wo er Feuchtigkeit und Gerueche abfuehrt.

Zudem findet er Anwendung in Hauswirtschaftsraeumen, Lagerraeumen sowie in haeuslichen Kuechen. Dank seiner Bauweise und der Einhaltung relevanter Normen kann er auch in gewerblichen Einheiten wie Hotels oder oeffentlichen Gebaeuden verwendet werden, um die Anforderungen der DIN 18017-3 zu erfuellen.

Die Eignung fuer den Schutzbereich 1 von Nassraeumen und die Moeglichkeit der Installation in Steigleitungen ueber mehr als 20 Stockwerke unterstreichen seine Vielseitigkeit in komplexen Wohn- und Geschaeftsstrukturen.

HERSTELLER UND QUALITAET

Als Produkt des Herstellers Maico steht der Ventilatoreinsatz ER 60 GVZ fuer Qualitaetsstandards.

ER 60 GVZ - Kurzinformation

Ventilatoreinsatz mit Abdeckung und Filter zum Einbau in Unterputzgehäuse, Fördervolumen 62 m³/h, mit Grundlastschaltung und Verzögerungszeitschalter

ER 60 GVZ - ProduktbeschreibungAusführung mit Grundlastschaltung und Verzögerungszeitschalter

• Das Gerät läuft im Dauerbetrieb bei 35 m³/h.
• Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich.
• Umschaltung auf Volllast mit Einschaltverzögerung von ca. 50 sek.
• Nachlaufzeit der Volllast ca. 6 min.
• Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).
• Nicht drehzahlsteuerbar.

Merkmale

• Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....
• Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).
• Problemloser Filterwechsel ohne Werkzeug.
• Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
• Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Volumenstrom-Kennlinie und Leckluftrate geprüft vom Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
• Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
• Mit VDE-Zeichen.

Montage / Bedienung / Wartung

• Schaltbilder
• Montageanleitung:pdf|online

Artikel	ER 60 GVZ
Ausführung	Grundlast- und Verzögerungszeitschaltung
Fördervolumen	35 m³/h / 62 m³/h
Drehzahl	850 1/min / 1.250 1/min
Luftrichtung	Entlüftung
Drehzahlsteuerbar	−
SEC average	-3,43 kWh/(m²*a)
Spannungsart	Wechselstrom
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Leistungsaufnahme	10 W / 21 W
IMax	0,12 A / 0,16 A
Schutzart	IP X5
Netzzuleitung	5 x 1,5 mm²
Einbauort	Wand / Decke
Einbauart	Unterputz
Systemart	dezentral
Material	Kunststoff
Farbe	verkehrsweiß, ähnlich RAL 9016
Gewicht	1,52 kg
Gewicht mit Verpackung	1,8 kg
Filterklasse	ISO Coarse 30 % (G2)
Ausblasrichtung	seitlich
Breite	250 mm
Höhe	250 mm
Tiefe	150 mm
Breite mit Verpackung	280 mm
Höhe mit Verpackung	280 mm
Tiefe mit Verpackung	155 mm
Fördermitteltemperatur bei IMax	40 °C
Nachlaufzeit	6 min
Einschaltverzögerung	50 s
Schalldruckpegel	25 dB(A) / 36 dB(A)/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL= 10 m2

Ausführung mit Grundlastschaltung und Verzögerungszeitschalter br / - Das Gerät läuft im Dauerbetrieb bei 35 m3/h. br / - Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich. br / - Umschaltung auf Volllast mit Einschaltverzögerung von ca. 50 sek. br / - Nachlaufzeit der Volllast ca. 6 min. br / - Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). br / - Nicht drehzahlsteuerbar. br / br / Merkmale br / - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... br / - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). br / - Problemloser Filterwechsel ohne Werkzeug. br / - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. br / - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. br / - Farbe verkehrsweiß ähnlich RAL 9016. br / - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. br / - Schutzklasse II. br / - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. br / - Robuster energiesparender Kondensatormotor. br / - Motor mit thermischem Überlastungsschutz. br / - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. br / - Volumenstrom-Kennlinie und Leckluftrate geprüft vom Bayern e.V. Leckluftvolumenstrom 0,01 m3/h. br / - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. br / - Mit VDE-Zeichen. br / br / Artikel: br / ER 60 GVZ br / - Ausführung: Grundlast- und Verzögerungszeitschaltung br / - Fördervolumen: 35 m3/h / 62 m3/h br / - Drehzahl: 850 1/min / 1250 1/min br / - Luftrichtung: Entlüftung br / - Drehzahlsteuerbar: nein br / - SEC average: -3,43 kWh/(m2*a) br / - Spannungsart: Wechselstrom br / - Bemessungsspannung: 230 V br / - Netzfrequenz: 50 Hz br / - Leistungsaufnahme: 10 W / 21 W br / - IMax: 0,12 A / 0,16 A br / - Schutzart: IP X5 br / - Netzzuleitung: 5 / 1,5 mm2 br / - Einbauort: Wand / Decke br / - Einbauart: Unterputz br / - Systemart: dezentral br / - Material: Kunststoff br / - Farbe: verkehrsweiß, ähnlich RAL 9016 br / - Gewicht: 1,52 kg br / - Gewicht mit Verpackung: 1,8 kg br / - Filterklasse: ISO Coarse 30 % (G2) br / - Ausblasrichtung: seitlich br / - Breite: 250 mm br / - Höhe: 250 mm br / - Tiefe: 150 mm br / - Breite mit Verpackung: 280 mm br / - Höhe mit Verpackung: 280 mm br / - Tiefe mit Verpackung: 155 mm br / - Fördermitteltemperatur bei IMax: 40 °C br / - Nachlaufzeit: 6 min br / - Einschaltverzögerung: 50 s br / - Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 br / - Nennweite: 75 mm / 80 mm
