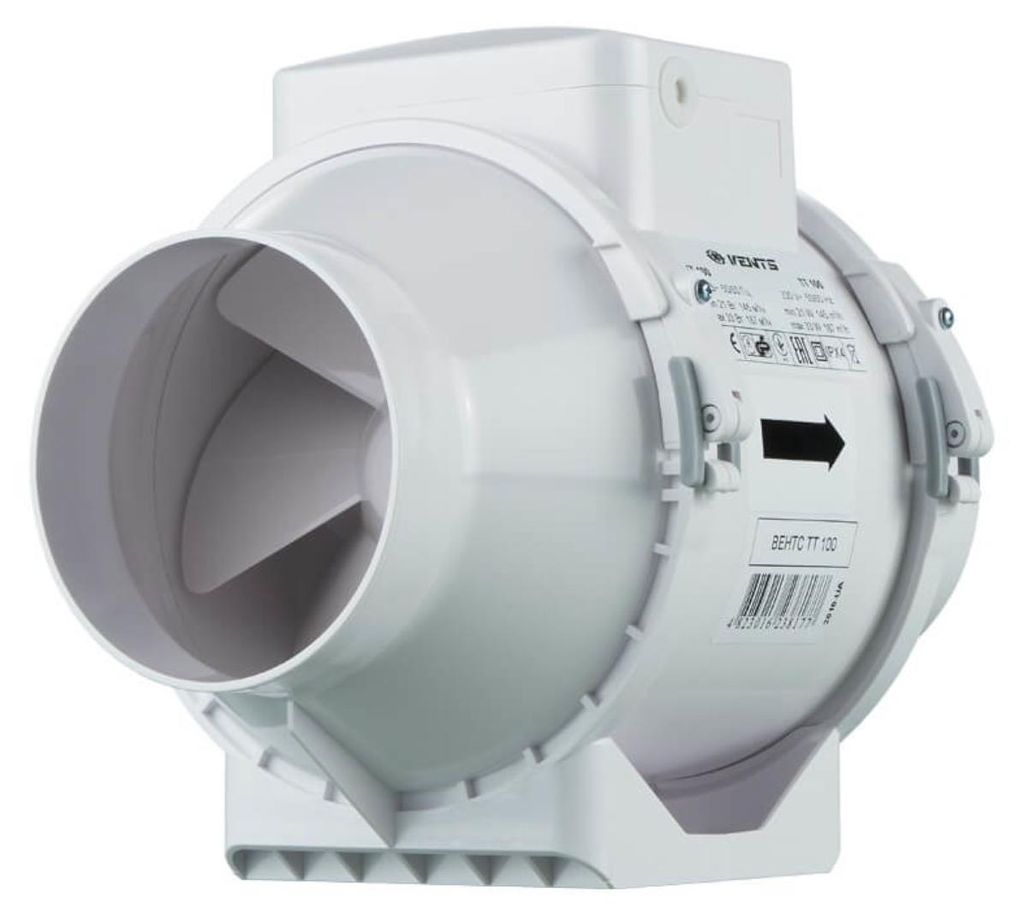

Halbradialer Rohrlüfter Vents TT 160 bis 520 m³/h Luftleistung

MISCHSTROM-KANALVENTILATOR 160 mm TT160 STANDARD

Technische Daten:

• Spannung - 230 [V]
• Max. Leistung - 60 [W]
• Max. Wirkungsgrad - 550 [m3/h]
• Stromaufnahme - 0,27 [A]
• Umdrehungen - 2460 [min]
• Temp. Betriebstemperatur - bis zu 60 [°C]
• Geräuschpegel - 44 [dB]

ABMESSUNGEN (in mm)

• B - 233
• H - 250
• L - 295
• D - 158

Anwendung:

Kanalventilatoren mit Luftstrom Mischventilatoren der TT-Serie werden in Zu- und Abluftsystemen eingesetzt, die erfordern relativ geringe Kompression, starken Luftstrom und niedrige Geräuschpegel.

Dank ihres ABS-Kunststoffgehäuses sind die Ventilatoren korrosionsbeständig. Sie sind eine ausgezeichnete Lösung für Lüftungssysteme in Einzelgebäuden, Mehrfamilienhäusern und öffentlichen Gebäuden. Mehrere Ventilatoren können parallel oder in Reihe in einem einzigen System installiert werden. Dies dient der Effizienzsteigerung oder Druckerhöhung. Die Ventilatoren sind für den Transport von Luft mit Temperaturen bis zu +60ºC ausgelegt.

Design:

TT-Ventilatoren zeichnen sich durch kompakte Abmessungen und die Möglichkeit aus, Laufrad und Motor zu demontieren, ohne das Lüftungssystem zu beeinträchtigen. Ventilator und Laufradgehäuse bestehen aus hochwertigem ABS-Kunststoff, der sehr langlebig und mechanisch stabil ist.

Der Motorblock mit dem Laufrad und der Klemmenkasten sind mit speziellen Klammern mit Riegeln am Gehäuse befestigt, sodass die Demontage ohne besondere Fähigkeiten oder Werkzeuge durchgeführt werden kann. Diese Konstruktion macht die Wartung des Ventilators so einfach wie möglich.

Installation

Die Installation ist in jedem beliebigen Winkel zur Ventilatorachse möglich. Das Ventilatorgehäuse ist auf einer flachen Montageplatte gefertigt, sodass der Ventilator direkt am Boden, an der Wand oder an der Decke befestigt werden kann. Ventilatoren können am Anfang, in der Mitte oder am Ende des Lüftungssystems positioniert werden. In einem Einzelsystem ist es möglich, ein Ventilatorpaar parallel (zur Effizienzsteigerung) oder in Reihe (zur Erhöhung des Betriebsdrucks) zu installieren. Zu diesem Zweck sind TTP- (Parallelschaltung) oder TTS- (Reihenschaltung) Bausätze erhältlich. Zur Vereinfachung von Installation und Anschluss kann die Montagebox in jeder beliebigen Position positioniert werden. Elektrischer Anschluss und Installation sollten gemäß den Anweisungen und dem Schaltplan im Betriebs- und Wartungshandbuch erfolgen.

Motor

Der einphasige Kugellagermotor hat zwei Geschwindigkeiten. Zum Schutz vor Überlastung sind die Ventilatoren mit einem Thermoschutz (Thermosicherung) ausgestattet. Schutzklasse: IP X4.
