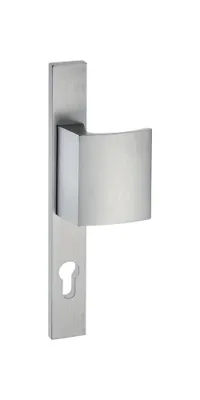

EDI Schutzgarnitur Logo 8755/0292 Alu.F1 92mm 65-75mm

Einleitung Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberflächengehärtet · Stärke Innenschild = 8 mm · Drücker-Lagerung: lose · Drückertyp und -stärke: 103 mit Ø 22 mm, bzw. bei Alu 8 mm VKT = 104 mit Ø 18 mm · Knopfausführung bei Wechselgarnitur: Modell …/0272 und …/0292 = K2 (gekröpft), bzw. Modell …/0772 und …/0792 = K7 (gerade) · Stütznocken: M6, Ø 10 mm anbohrgeschützt · Verschraubung: 3-fach M6, verdeckt · Anbohrschutz beim Außenschild · Wechselgarnituren mit Spezialrollenwechselstift mit M12-Gewinde · mit Zylinderabdeckung : federnd gelagert für 12 - 17 mm Überstand · DIN links / rechts · Widerstandsklasse ES1 Weitere technischeEigenschaften - Breite: 54mm- Länge: 250mm- Abdeckung: mit Zylinderabdeckung- Schildstärke: 15 mm- Farb-Nr.: F1 Technische Daten:

• Marke: EDI
• Oberfläche: F1 / naturfarbig
• Ausführung: Wechselgarnitur
• Material: Aluminium
• Anschlagrichtung: DIN links / rechts
• Widerstandsklasse: ES 1
• Zylinderabdeckung: mit ZA
• Norm: DIN 18257
• Lochung: PZ
• Vierkant: 10 mm
• Modell: Logo 8755/0292
• für Türstärke: 65-75 mm
• Entfernung: 92 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Marke: EDI
• Oberfläche: F1 / naturfarbig
• Ausführung: Wechselgarnitur
• Material: Aluminium
• Anschlagrichtung: DIN links / rechts
• Widerstandsklasse: ES 1
• Zylinderabdeckung: mit ZA
• Norm: DIN 18257
• Lochung: PZ
• Vierkant: 10 mm
• Modell: Logo 8755/0292
• für Türstärke: 65-75 mm
• Entfernung: 92 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Marke: EDI
• Oberfläche: F1 / naturfarbig
• Ausführung: Wechselgarnitur
• Material: Aluminium
• Anschlagrichtung: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Marke: EDI
  • Oberfläche: F1 / naturfarbig
  • Ausführung: Wechselgarnitur
  • Material: Aluminium
  • Anschlagrichtung: DIN links / rechts
  • Widerstandsklasse: ES 1
  • Zylinderabdeckung: mit ZA
  • Norm: DIN 18257
  • Lochung: PZ
  • Vierkant: 10 mm
  • Modell: Logo 8755/0292
  • für Türstärke: 65-75 mm
  • Entfernung: 92 mm


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberflächengehärtet
• Stärke Innenschild = 8 mm
• Drücker-Lagerung: lose
• Drückertyp und -stärke: 103 mit Ø 22 mm, bzw. bei Alu 8 mm VKT = 104 mit Ø 18 mm
• Knopfausführung bei Wechselgarnitur: Modell …/0272 und …/0292 = K2 (gekröpft), bzw. Modell …/0772 und …/0792 = K7 (gerade)
• Stütznocken: M6, Ø 10 mm anbohrgeschützt
• Verschraubung: 3-fach M6, verdeckt
• Anbohrschutz beim Außenschild
• Wechselgarnituren mit Spezialrollenwechselstift mit M12-Gewinde
• mit Zylinderabdeckung : federnd gelagert für 12 - 17 mm Überstand
• DIN links / rechts
• Widerstandsklasse ES1

Weitere technische Eigenschaften:

• Breite: 54mm
• Länge: 250mm
• Abdeckung: mit Zylinderabdeckung
• Schildstärke: 15 mm
• Farb-Nr.: F1

Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Auenschild, oberflchengehrtet Strke Innenschild = 8 mm Drcker-Lagerung: lose Drckertyp und -strke: 103 mit 22 mm, bzw. bei Alu 8 mm VKT = 104 mit 18 mm Knopfausfhrung bei Wechselgarnitur: Modell /0272 und /0292 = K2 (gekrpft), bzw. Modell /0772 und /0792 = K7 (gerade) Sttznocken: M6, 10 mm anbohrgeschtzt Verschraubung: 3-fach M6, verdeckt Anbohrschutz beim Auenschild Wechselgarnituren mit Spezialrollenwechselstift mit M12-Gewinde mit Zylinderabdeckung: federnd gelagert fr 12 - 17 mm berstand DIN links / rechts Widerstandsklasse ES1

Weitere technische Eigenschaften:
Schildstrke: Auenschild 15 mm, Innenschild 8mm
Abdeckung: mit Zylinderabdeckung
Breite: 54mm
Lnge: 250mm

Logo 8755/0292 Aluminium F1 92 mm 65-75 mm

Haustür-Schutz-Wechselgarnitur Logo 8755/0292 -Aus Aluminium, silberfarbig, eloxiert - Oval -DIN-Richtung Links-Rechts -Profilzylinder gelocht, mit Abdeckung, Entfernung Lochung 92 mm -Langschildabdeckung, Schildstärke außen 15 mm, innen 10 mm -Lagerung lose -Mit Knopf K2, fest auf Schild, gekröpft, Breite 90 mm, Höhe 48 mm -Stitftverbindung, verdeckt verschraubt, mit Stütznocken -Anschlagrichtung Drücker verwendbar für rechts/links, Drückerbefestigung Wechselstift mit Rolle -Rollengewinde M12 -Widerstandsklasse ES 1 (SK2) -Norm DIN 18257, DIN EN 1906 -Türart Außentüren, Türwerkstoff Holz, Stahl
