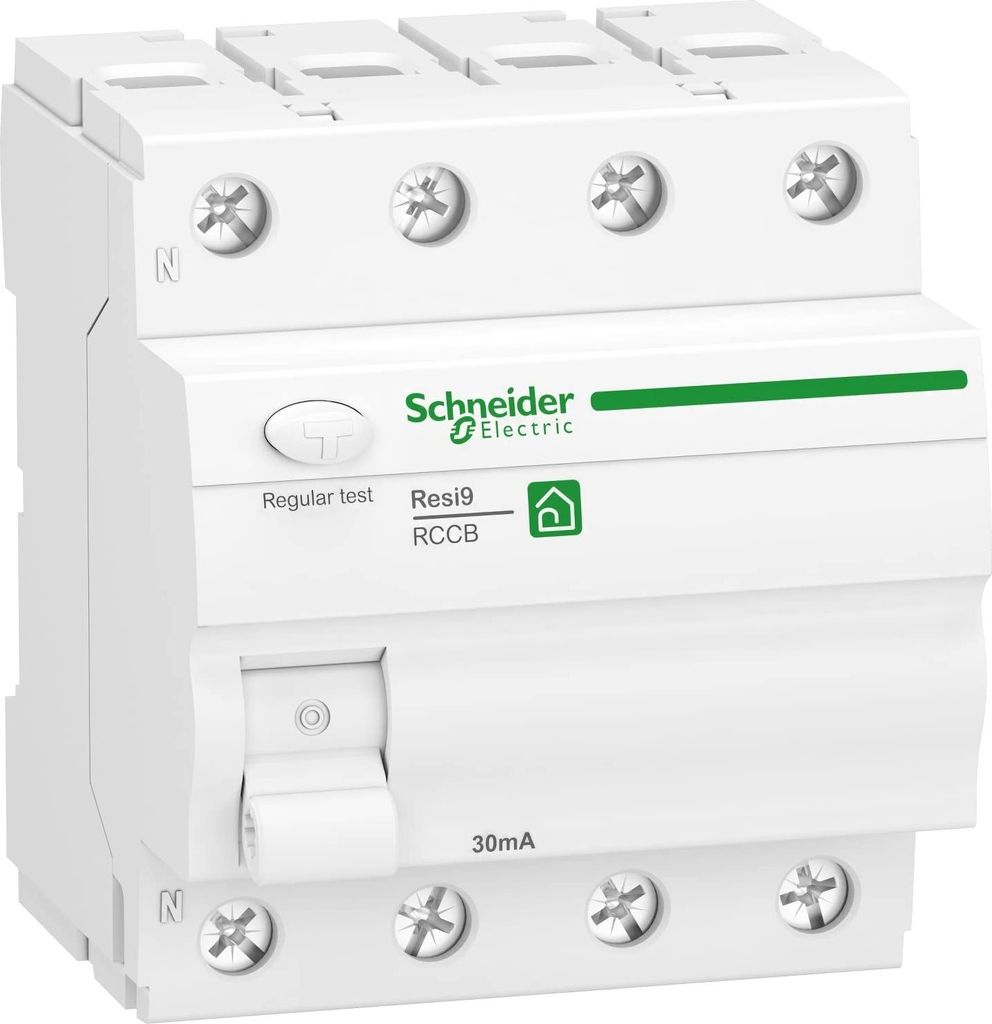

Schneider-Sa R9R22440

Eigenschaften - Fehlerstrom-Schutzschalter Resi9- 3 polig + N, 40A, Nennfehlerstrom 30mA, Typ A- Bedingter Bemessungskurzschlussstrom (Inc/I?c) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50 Hz, Neutralposition links- Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite- Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite- Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte- Farbton RAL 9003 Technische Daten:

• Polzahl: 4
• Bemessungsspannung: 400 V
• Bemessungsstrom: 40 A
• Bemessungsfehlerstrom: 0,03 A
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Montageart: DIN-Schiene
• Fehlerstrom-Typ: A
• Selektiver-Typ: nein
• Kurzzeitverzögerter Typ: nein
• Kurzschlussfestigkeit (Icw): 10 kA
• Stoßstromfestigkeit: 0,25 kA
• Spannungsart: AC
• Mit Verriegelungsvorrichtung: nein
• Frequenz: 50 Hz
• Zusatzeinrichtungen möglich: ja
• Schutzart (IP): IP20
• Breite in Teilungseinheiten: 4
• Einbautiefe: 44 mm
• Umgebungstemperatur während des Betriebs: -25..40°C
• Verschmutzungsgrad: 2
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
• Explosionsgeschützt: nein

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Schneider Electric Fehlerstrom-Schutzschalter R9R22440

Hersteller:Schneider Electric
Bezeichnung:Fehlerstrom-Schutzschalter 3P+N,40A,30mA
Typ:R9R22440
Polzahl:4
Bemessungsspannung:400 V
Bemessungsstrom:40 A
Bemessungsfehlerstrom:0,03 A
Bemessungsisolationsspannung Ui:440 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Verlustleistung:3,6 W
Montageart:DIN-Schiene
Fehlerstrom-Typ:A
Selektiver-Typ:nein
Kurzzeitverzögerter Typ:nein
Kurzschlussfestigkeit (Icw):10 kA
Stoßstromfestigkeit:0,25 kA
Spannungsart:AC
Mit Verriegelungsvorrichtung:nein
Frequenz:50 Hz
Zusatzeinrichtungen möglich:ja
Schutzart (IP):IP20
Breite in Teilungseinheiten:4
Einbautiefe:44 mm
Umgebungstemperatur während des Betriebs:-25..40 °C
Verschmutzungsgrad:2
Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm²
Explosionsgeschützt:nein

Schneider Electric Fehlerstrom-Schutzschalter R9R22440: weitere Details

Fehlerstrom-Schutzschalter Resi9 . 3 polig + N, 40A, Nennfehlerstrom 30mA, Typ A. Bedingter Bemessungskurzschlussstrom (Inc/I?c) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.

Geliefert wird: Schneider Electric Fehlerstrom-Schutzschalter 3P+N,40A,30mA R9R22440, Verpackungseinheit: 1 Stk., EAN: 3606489596088

Hersteller: Schneider Electric
Hersteller-Art.Nr.: R9R22440
EAN Nummer: 3606489596088
Produktserie: Resi9
Baureihe: Resi9 CX
Produktname: Resi9 RCCB
Produkt oder Komponententyp: Fehlerstromschutzschalter (FI)

Technische Daten:
Beschreibung der Pole: 4P
Neutralposition: Links
Nennstrom: 40 A
Bemessungs-Stoßspannungsfestigkeit: 4 kV
Netzwerkanschluss: AC
Netzwerkfrequenz: 50 Hz
[Ue] Betriebsbemessungsspannung: 230 V AC 50 Hz
[Ui] Nennisolationsspannung: 440 V
Stoßstrom: 250 A
Erdschlussempfindlichkeit: 30 mA
Erdschlussschutz Zeitverzögerung: Unverzögert
Erdschluss-Schutzklasse: Typ A

Zusätztliche Daten:
Betätigungsart: Kippschalter
Montage: Schraubklemmen
Montagehalterung: DIN-Schiene
Höhe: 81 mm
Breite: 72 mm
Tiefe: 78,5 mm
Gewicht: 0,35 kg
Farbe: Weiß
Lebensdauer (mechanisch): 20.000 Zyklen
Lebensdauer (elektrisch): 10.000 Zyklen

Fehlerstrom-Schutzschalter Resi9 . 3 polig + N, 40A, Nennfehlerstrom 30mA, Typ A. Bedingter Bemessungskurzschlussstrom (Inc/IΔc) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Doppelfunktionsklemme f
n.a.

4-Poliger Fehlerstrom-Schutzschalter zum Schutz von Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Ideal zur Absicherung von Wallboxen für Elektroautos. Features: - Schützt Personen und Sachwerte effektiv - Zuverlässiger Brandschutz durch Fehlerstrom-Erkennung - Ideal zur Absicherung von Wallboxen für Elektroautos - Geeignet für 400 V Spannungsversorgung - Kompakte Bauweise: nur 4 DIN-Module - Einfache Installation mit 4-poligem Design Technische Daten: - Anzahl der Pole: 4 - Nennstrom: 40 A - Bemessungsspannung: 400 V - Bemessungsfrequenz: 50 Hz - Isolationsspannung: 440 V - Stoßspannung: 4 kV - Bedingter Kurzschlussstrom: 10 kA - Anzahl der DIN-Module (1 DIN = 18 mm): 4 - Schutzart: IP20 - Maße (HxBxT): 81x72x79 mm - Bezugsnorm: IEC/EN 61008-1 Lieferumfang: - FI- Fehlerstrom-Schutzschalter

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Fehlerstrom-Schutzschalter 3P+N,40A,30mA R9R22440 Polzahl 4, Bemessungsspannung 400V, Bemessungsstrom 40A, Bemessungsfehlerstrom 30mA, Bemessungsisolationsspannung Ui 440V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Montageart DIN-Schiene, Fehlerstrom-Typ A, Kurzschlussfestigkeit (Icw) 10kA, Stoßstromfestigkeit 0,25kA, Frequenz 50 Hz, Zusatzeinrichtungen möglich, Schutzart (IP) IP20, Breite in Teilungseinheiten 4, Einbautiefe 44mm, Umgebungstemperatur während des Betriebs -25 ... 40°C, Verschmutzungsgrad 2, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 35mm², Fehlerstrom-Schutzschalter Resi9. 3 polig + N, 40A, Nennfehlerstrom 30mA, Typ A. Bedingter Bemessungskurzschlussstrom (Inc/Ic) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.
