Eigenschaften - Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad - Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten=70mm breit, 58mm tief - Genauigkeitsklasse B (1%) - Mit S0-Schnittstelle - Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme - Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt - Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen - Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden - Der Anlaufstrom beträgt 4OmA - Der N-Anschluss muss vorhanden sein - Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden - Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt - Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet - Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird - Zunächst schaltet sich die Hintergrundbeleuchtung ein - Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden - Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung werden false und der entsprechende Außenleiter im Display angezeigt
Technische Daten:- Zählertyp: elektronisch
- Nennstrom (In): 10 A
- Maximalstrom (Imax): 80 A
- Nennspannung (Un) N-L: 230 V
- Nennspannung (Un) L-L: 400 V
- Frequenz: 50 Hz
- Genauigkeitsklasse: B
- Polart: Vierleiter
- Ausführung: Direktmessung
- Energieart: Wirkleistung
- Tarifausführung: Zweitarif
- Rücklaufsperre: ja
- Geeicht: nein
- Impulsausgang: optisch
- Impulsart: S0
- Impulsrate: 1000 Imp/kWh (kvarh)
- Anzeigeart: digital
- Montageart: REG
- Breite in Teilungseinheiten: 4
- Breite: 70 mm
- Tiefe: 58 mm
- Höhe: 82 mm
- Ausführung der Schnittstelle: sonstige
- Anzahl der Stellen: 7
- Schutzart (IP): IP20
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

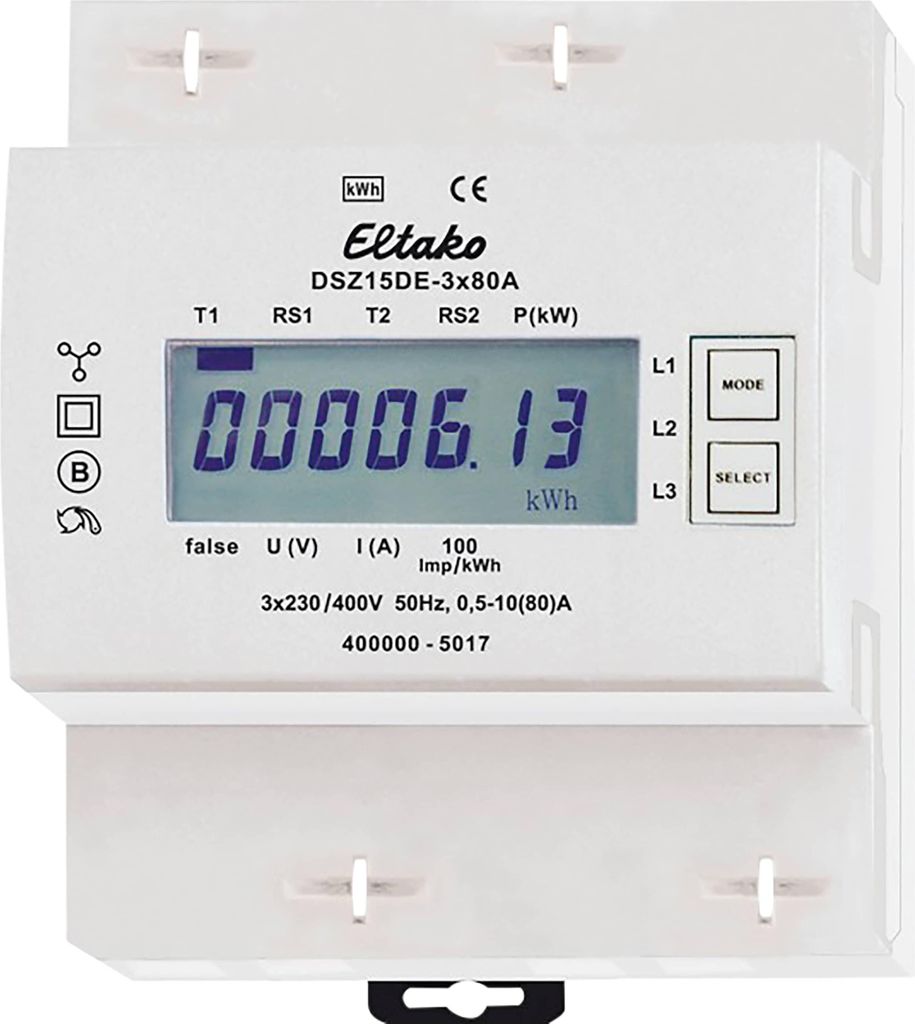

DSZ15DE-3x80A Drehstromzähler (28380615)
Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad.
Technische Details:| Name | Wert |
|---|
| Type | DSZ15DE-3X80A |
| Hersteller Artikelnummer | 28380615 |
| Zähleranschlussart | Direktanschluss |
| Montageart | REG |
| Frequenz | 50 Hz |
| Breite in Teilungseinheiten | 4 |
| Zählertyp | elektronisch |
| Impulsart | S0 |
| Energieart | Wirkleistung |
| Nennstrom (In) | 10 A |
| Ausführung der Schnittstelle | ohne |
| Anzahl der Stellen | 7 |
| Nennspannung (Un) N-L | 230 bis 400 V |
| Ausführung | Direktmessung |
| Impulsausgang | optisch |
| Polart | Vierleiter |
| Anzeigeart | digital |
| Impulsrate | 1000 Imp/kV Ah |
| Tarifausführung | Zweitarif |
| Genauigkeitsklasse | B |
| Rücklaufsperre | ja |
| Schutzart (IP) | IP20 |
| Geeignet für | Bezug/Lieferung |
| Nennspannung (Un) L-L | 400 V |
| Maximalstrom (Imax) | 80 A |
| Geeicht | nein |
Eltako DSZ15DE-3x80A Drehstromzähler ungeeicht
3-Phasen Stromzähler bis 80 A mit LCD Display und Touch-Bedienung zeichnen den sehr kompakten Energy Meter von Eltako aus. Du seine kompakte Bauweise von nur 4TE bzw. 70mm Breite findet dieser Produktions-oder Verbrauchszähler immer einen Platz in der Unterverteilung. Der S0 Impulsausgang ist mit 1000 Impulse voreingestellt.
Produktvorteile Eltako DSZ15DE-3x80A
- 3-Phasen Stromzähler 65A
- 1 oder 3 Phasige Messung
- 7-Segment LC-Display mit Beleuchtung
- S0 Impulsausgang 1000 Impulse
- 70mm Einbaubreite für Hutschienenmontage
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Drehstromzähler DSZ15DE-3x80A Zählertyp elektronisch, Nennstrom (In) 10A, Maximalstrom (Imax) 80A, Nennspannung (Un) N-L 230 ... 230V, Nennspannung (Un) L-L 400 ... 400V, Frequenz 50 ... 50Hz, Genauigkeitsklasse B, Polart Vierleiter, Ausführung Direktmessung, Energieart Wirkleistung, Geeignet für Bezug/Lieferung, Tarifausführung Zweitarif, Rücklaufsperre, Impulsausgang optisch, Impulsart S0, Impulsrate 1000 ... 1000Imp/kWh (kvarh), Anzeigeart digital, Montageart REG, Breite in Teilungseinheiten 4, Ausführung der Schnittstelle sonstige, Anzahl der Stellen 7, Schutzart (IP) IP20, Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt.
Drehstrom-Zwischenzähler mit LC-Display (7 Stellen) und Impulsausgang (SO) zum Aufschnappen auf eine DIN-Schiene (4TE). Das Gerät entspricht der EN50470-1, EN50470-3 und EN62059-41. Features: - Nennstrom 80 A - Impulsausgang SO: 1000 Imp./kwh - Genauigkeitsklasse B - Schraubklemmen - Maße (BxHxT) 70x63x85 mm Lieferumfang: - Drehstromzähler - Anleitung
Eltako Drehstromzähler 3x80A ungeeicht DSZ15DE-3x80A
