ANWENDUNG: Die SHU Speicher sind geeignet für die Warmwasserversorgung mehrerer Entnahmestellen mit geringem Warmwasserbedarf. Druckfestes Gerät zur Verwendung mit Druckarmaturen. Installation nur mit entsprechender Sicherheitsgruppe. Untertischmontage.
AUSSTATTUNG UND KOMFORT: Die Lösungen für die dezentrale Gruppenversorgung. Temperaturregler mit direkt im Wasser liegender Temperaturerfassung Stufenlose Temperaturwahl über Drehwähler 35°C-85°C. Temperaturbegrenzung bei 38°C, 45°C, 55°C und 65°C und automatischer Frostschutzstellung bei ausgeschaltetem Gerät. Aufheizanzeige durch Signallampe. Druckfester Stahl-Innenbehälter (SH 10, SH 15, SHU 10) und druckfester Kupfer-Innenbehälter (SHU 5) mit hochwertiger EPS Wärmedämmung.
INSTALLATION UND SERVICE: PROFI-RAPID- Installationssystem für eine schnelle Montage. Einfacher Austausch durch Berücksichtigung marktüblicher Befestigungspunkte. Einfache Wandmontage durch Montageleiste. Montageschablone im Lieferumfang. Metall Wasser-Schraubanschlüsse. Passende Sicherheitsgruppen als Zubehör. Anschlusskabel mit Schutzkontakt-Stecker. Kabeldepot in der Geräterückwand zur Aufnahme von Überlängen des Anschlusskabels. Schutzart IP 24.
SICHERHEIT UND QUALITÄT: Kupfer-Rohrheizkörper mit niedriger Oberflächenbelastung. Rückstellbarer Sicherheitstemperaturbegrenzer. Temperaturbegrenzung als Verbrühschutz bei 38°C oder 45°C möglich.
LIEFERUMFANG: 1x STIEBEL ELTRON Kleinspeicher SHU 5 SL, Wandaufhängung, Installation- und Bedienungsanleitung, Gewicht: 5,2 kg, HxBxT: 42, 1 x 26, 3 x 23 cm.

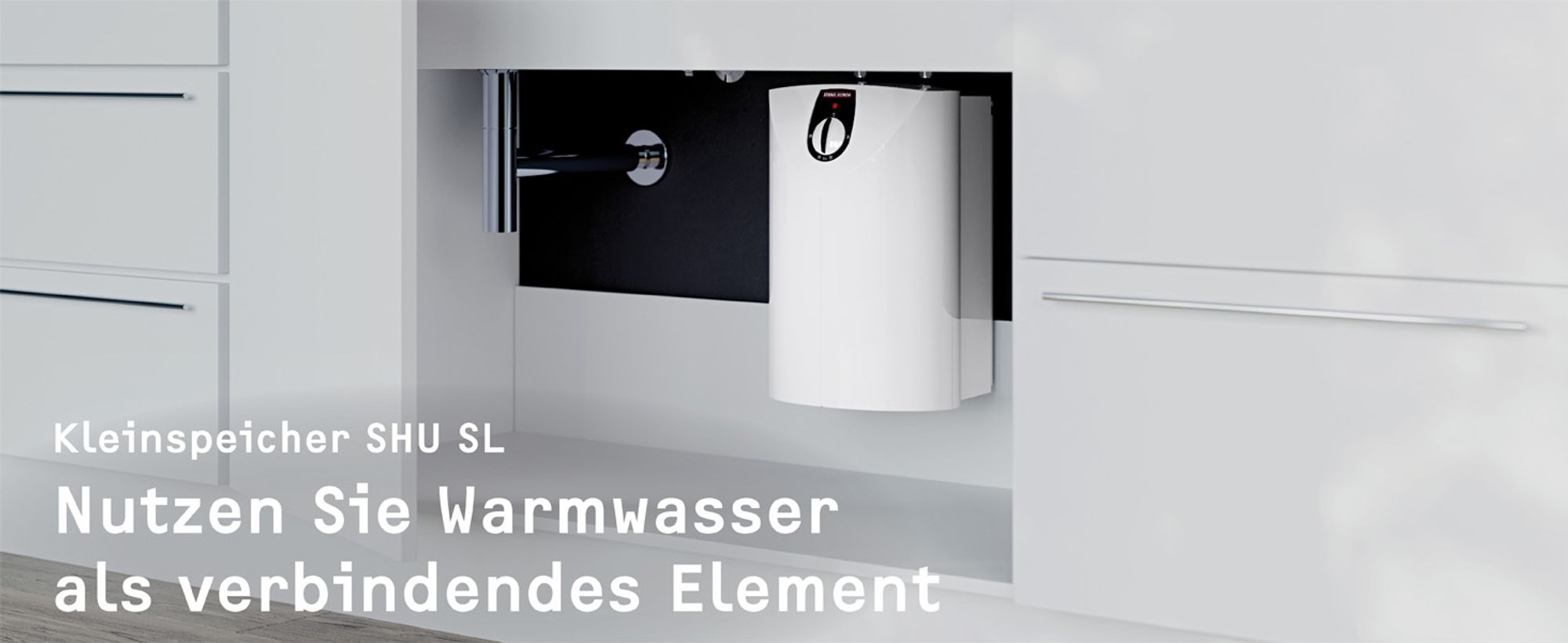

Kleinspeicher SHU SL – Nutzen Sie Warmwasser als verbindendes Element
Ein echtes Multitalent ist dieses Kleinspeicher-Modell. Das Untertischgerät versorgt auf Wunsch mehrere Entnahmestellen gleichzeitig mit Warmwasser. Das ist vor allem in Ihrem Badezimmer praktisch: mehrere Mitglieder Ihrer Familie genießen zeitgleich warmes Wasser am Waschbecken.

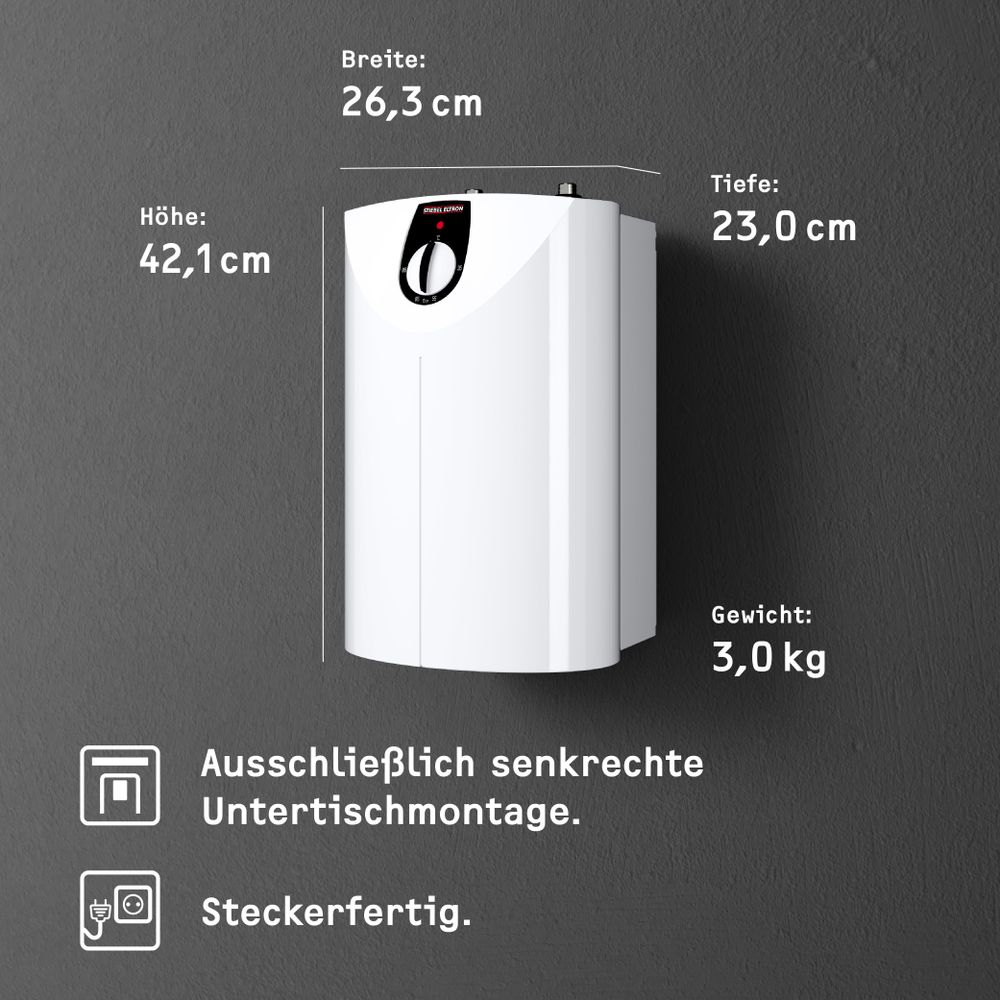

Druckfester Kleinspeicher SHU SL
Ein echtes Multitalent
Die druckfeste Untertischlösung kombinieren Sie mit den gängigen Druckarmaturen. Mit seinen kompakten Abmessungen ist der Kleinspeicher eine prima Lösung, wenn der Platz unter Ihrem Waschtisch begrenzt ist.

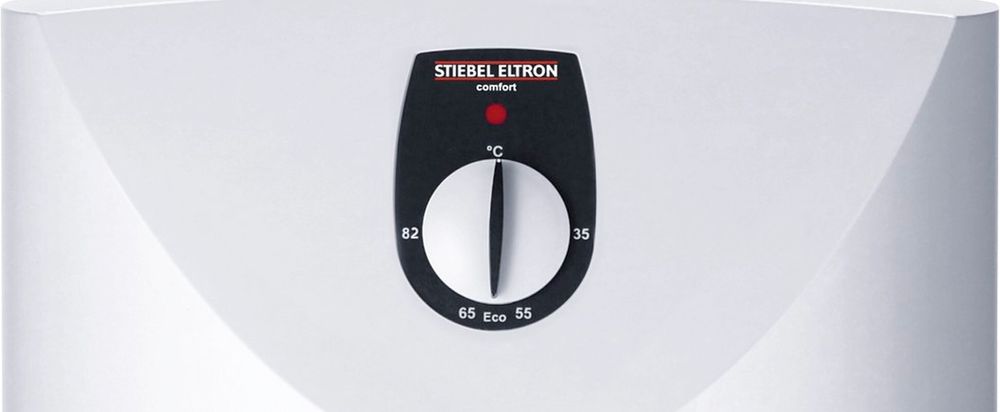

WUNSCHTEMPERATUR - GANZ EINFACH ÜBER DREHWÄHLER
Beim druckfesten Kleinspeicher SHU SL lässt sich die Temperatur stufenlos am Gerät von 35°C bis 85°C einstellen.
Damit überzeugt der SHU SL
Untertischmontage
Mit seinen kompakten Abmessungen ist der Kleinspeicher eine prima Lösung, wenn der Platz unter Ihrem Waschtisch nicht ausreicht.
Mehrere Zapfstellen
Praktisch im Bad: Ob Zähneputzen, Händewaschen oder Gesichtspflege – mehrere Familienmitglieder genießen zeitgleich warmes Wasser am Waschbecken.
Steckerfertig
Der Anschluss ans Stromnetz funktioniert ganz einfach über die Steckdose.
Installation
Die Installation ist von einem eingetragenen Fachbetrieb vorzunehmen.
FAQs:
F: Aus welchem Material ist der Speicher? Verfügt der Speicher über einen Frostschutz?
A: Der Innenbehälter des SHU SL aus hochwertigem Kunststoff. Der Kunststoffbehälter erfüllt alle Richtlinien zur Einhaltung der Auflagen der Trinkwasserbereitung.
F: Wie hoch ist die maximale Durchflussmenge? Wie hoch ist der Stromverbrauch?
A: Die maximale Durchflussmenge liegt bei 5 l/min. Die Nennleistung des SHU 5 SL beträgt 2,0 kW. Der Bereitschaftsstromverbrauch/Tag - bei Solltemperatur 65°C - liegt bei 0,29 kWh. Nach der EU-Verordnung beträgt der tägliche Stromverbrauch 2,313 kWh.
F: Wie lange dauert das Aufheizen?
A: Die Aufheizzeit liegt bei einem Kaltwasserzulauf von 10 °C und 60 °C Solltemperatur bei ca. 8 Minuten.
F: Kann ich das Gerät entkalken?
A: Der Heizflansch kann vom Fachhandwerker entkalkt werden. Hierzu muss der Heizflansch demontiert werden.
Technische Daten:
Anschlussleistung: 2 kW
Nennspannung: 230 V
Temperatureinstellbereich: 35 - 82 °C
Schutzart (IP): IP 24 D
Gewicht: 5,20 kg
Abmessungen H/B/T: 42,1 / 26,3 / 23 cm
Anschlusskabel mit Schutzkontaktstecker, ca. 0,6 m
Durch Ziehen des Netzsteckers rücksetzbarer Sicherheitstemperaturbegrenzer
Installationshinweis:
Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.
Eigenschaften - AnwendungDie druckfesten, geschlossenen Kleinspeicher versorgen komfortabel und energieeffizient mehrere Entnahmestellen mit geringem Warmwasserbedarf.- Die Untertisch-Speicher werden mit handelsüblichen Druckarmaturen kombiniert, die Installation erfolgt mit einer entsprechender Sicherheitsgruppe- KomfortmerkmaleDas Gerät liefert jederzeit kaltes oder heißes Wasser- Die Temperatur wird stufenlos über einen Drehwähler festgelegt, die Temperaturerfassung erfolgt über einen direkt im Wasser liegenden Sensor.- Der Kleinspeicher ist mit einer vierstufigen Temperaturbegrenzung ausgestattet.- Das Aufheizen wird durch eine Signallampe angezeigt.- EffizienzDer Untertischspeicher erwärmt das Wasser direkt an der Entnahmestelle und ist eine bedarfsgerechte und energieeffiziente Lösung für die dezentrale Gruppenversorgung- Energie- und Wasserverluste durch lange Leitungswege werden ebenso vermieden wie Zirkulationsverluste.- Zum Lieferumfang gehören die universelle Montageleiste und eine Montageschablone.- Für den sicheren Wasseranschluss verfügt das Geräteüber stabile Wasser-Schraubanschlüsse.- Ein Anschlusskabel mit Schutzkontakt-Stecker und ein Anschlusskabel für Festanschluss werden mitgeliefert.- Das praktische Kabeldepot in der Geräterückwand nimmt Überlängen des Anschlusskabels auf.- Passende Sicherheitsgruppen sind als Zubehör erhältlich- SicherheitAls Verbrühschutz kann eine zweistufige, mechanische Temperaturbegrenzung aktiviert werden.- Der Sicherheits-Temperaturbegrenzer lässt sich zurückstellen.- Die automatische Frostschutzstellung bei ausgeschaltetem Gerät verhindert das Einfrieren
Technische Daten:- pektrum: A bis G
- Material Mantel: Kunststoff
- Volumen des Behälters: 5 l
- Werkstoff des Boilers: Kupfer
- Nennleistung: 2 kW
- Anschlussspannung: 230 V
- Dreiphasenausführung: nein
- Frequenz: 50 Hz
- Ausführungsform: Untertisch
- Sockel-/Unterbauboiler: nein
- Mit Nachtstromschaltung: nein
- Duo-Ausführung: nein
- Geeignet für kochendes Wasser: nein
- Aufwärmzeit von 10° C bis 65°C: 9 min
- Zapfleistung bei 60°C, Dauerbetrieb: 5 l/min
- Wandaufstellung: ja
- Platzierung horizontal: nein
- Platzierung vertikal: ja
- Mit Temperaturanzeige: nein
- Mit Temperaturbegrenzung: ja
- Mit Zirkulationsanschluss: nein
- Max. zulässiger Betriebsdruck: 7 bar
- Mit Armatur: nein
- Mit Druckreduzierventil: nein
- Mit Reinigungsöffnung: nein
- Schutzanode: nein
- Höhe: 421 mm
- Breite: 263 mm
- Tiefe: 230 mm
- Anschluss kaltes Trinkwasser: Außengewinde
- Nenndurchmesser kaltes Trinkwasser: 3/8 Zoll (10)
- Rohraußendurchmesser kaltes Trinkwasser: 17,2 mm
- Anschluss Warmwasser: Außengewinde
- Nenndurchmesser Warmwasseranschluss: 3/8 Zoll (10)
- Rohraußendurchmesser warmes Trinkwasser: 17,2 mm
- Schutzart (IP): IP24
- Warmwasser: 37%
- Zapfprofil: XXS
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Anschlussleistung: 2, Ausführung: Kleinspeicher, Bauart: geschlossen, Bauart Heizkörper: Rohrheizkörper, Bedienung: manuell, Bereitschaftsstromverbrauch / 24 h: 0.29, Boilerbetrieb: nein, Breite: 263mm, , Gewicht: 5.2kg, Höhe: 421mm, Kunststoffrohrtauglich: nein, Mit Armatur: nein, Mit Display: nein, Mit Universalflansch: nein, Mit Wärmeaustauscher: nein, Mit Wärmedämmung: ja, Nenninhalt: 5, Nennspannung 1: 220V, Nennspannung 2: 230, Nennüberdruck: 7, Schutzart (IP) : IP24, Signalanode: ohne, Temperaturanzeige: ohne, Temperaturbegrenzung: ja, Tiefe: 230, Wärmeinhaltsanzeige: ohne, Wasseranschluss: 3/8 Zoll, Werkstoff des Behälters: Kupfer, Zirkulationsanschluss: ohne, Geschlossen (druckfest) zur Versorgung mehrerer Entnahmestellen. Als Unter- und Übertisch-Version. Mit druckfestem Kupfer-Innenbehälter und Wärmedämmung. Der Wasserinhalt wird reglerabhängig auf Wunschtemperatur gehalten. Stufenlose Temperatureinstellung von ca. 35 °C bis 82 °C mit automatischer Frostschutzstellung bei ausgeschaltetem Gerät. Temperaturbegrenzung bei 38 °C, 45 °C, 55 °C und 65 °C. Serienmäßig mit Montageleiste, Anschlusskabel und Schutzkontakt-Stecker. Installation nur mit entsprechender Sicherheitsgruppe.
