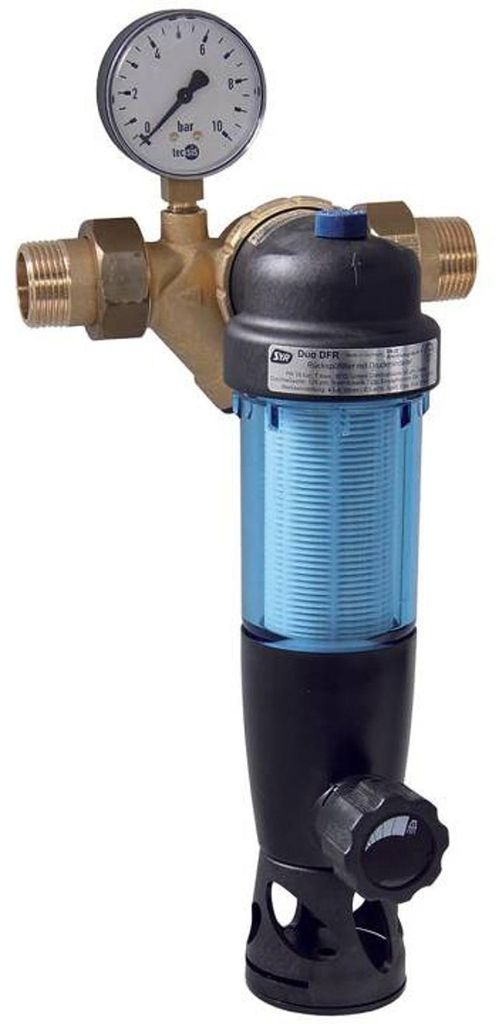

SYR Druckminderer/Rückspülfilter DUO 2314 DFR, DN 25

SYR DUO DFR DN 25 - Trinkwasser filtern in allen Einbaulagen

Anwendungsbereich: Der Duo DFR ist der Einstiegsfilter ins SYR-Filterprogramm. Er wird als Filterarmatur für Trinkwasserinstallationen nach DIN 1988 verwendet. Der Einbau erfolgt mit Hilfe des voll drehbaren integrierten Anschlussflansches. Der Duo DFR funktioniert in allen Einbaulagen. Durch die sehr kompakte Bauform ist er auch zur Absicherung von Einzelgeräten (Spülmaschinen, Trinkwassererwärmern, etc.) einsetzbar.

Ausführung: Der DUO DRF ist ein manueller Rückspülfilter mit integriertem Druckminderer. Dieser schützt die Installation vor übermäßig hohen Drücken und Druckspitzen bzw. -schlägen. Der kaskadenförmige Filtereinsatz besteht aus belastbarem stoßfestem Kunststoff.
Alle verwendeten Materialien entsprechen den anerkannten Regeln der Technik. Die vom Wasser berührten Kunststoffteile und Elastomere entsprechen den KTW-Empfehlungen des Bundesgesundheitsamtes.

Einbau:  Die DIN 1988 schreibt den Einbau von Filtern für die Trinkwasserinstallation aus Gründen des Korrosionsschutzes grundsätzlich vor. Bei zentralem Einsatz als Hauswasserfilter sollte der Duo DFR Filter gut zugänglich unmittelbar hinter der Wasserzähleranlage installiert werden.

Die fälligen Wartungen werden durch eine Anzeige oben auf dem Filter angezeigt. Die DIN 1988 schreibt aber spätestens alle 2 Monate eine Rückspülung des Filters vor. Für den Duo DFR ist kein Spezialwerkzeug nötig. Zur Filterwartung wird der Kugelhahn geöffnet und das Filterunterteil 2-3 Umdrehungen nach links oder rechts gedreht. Anschließend ist der Kugelhahn wieder zu schließen. Die Wasserversorgung erfolgt auch während der Rückspülung mit gefiltertem Wasser.

technische Daten).



SYR Druckminderer / Rückspülfilter DUO 2314 DFR, DN 20

Rückspülfilter mit Druckminderer und Manometer

• Ausgangsdruck regelbar von 1,5 bis 6 bar.
• Werkseitig voreingestellt auf 4 bar
• Voll drehbarer Anschlussflansch
• DIN-DVGW zugelassen
• schallschutzgeprüft in Klasse 1
• Für Eigenwasserversorgungsanlagen nicht geeignet
• DN 20
• min. Betriebsdruck: 2 bar
• max. Betriebsdruck: 16 bar
• Druckminderer einstellbar von 1,5 - 6 bar (4 bar voreingestellt)
• max. Betriebstemperatur: 30 C
• Medium: Trinkwasser
• Durchflussleistung: 2,3 m³/h bei Dp 1,1 bar
• Einbaulage: beliebig (durch Drehflansch)
• Durchlassweite: untere: 90 µm, obere: 125 µm
