Der V50 Blitzstrom-Kombiableiter aus halogenfreiem Kunststoff eignet sich für einen Blitzschutz-Potentialausgleich nach VDE 0185-305 (IEC 62305). Eine dynamische Abtrennvorrichtung und optische Statusanzeige zeichnen die modular steckbaren Ableiter aus. Die NPE-Variante ist zusätzlich mit einer hochbelastbaren Funkenstrecke zwischen Null- und Schutzleiter ausgestattet. Besonders geeignet ist der CombiController für den Blitzschutz-Potentialausgleich für Gebäude der Blitzschutzklasse III und IV. Das Blitzstromabableitvermögen beträgt 12,5 kA (10/350) pro Pol und bis zu 50 kA (10/350) gesamt. Die vibrationssichere Verrastung und die Spannungs- sowie Typenkodierung sorgen für Sicherheit und vermeiden Verwechslungen von Ober- und Unterteilen. Durch die keilförmige Ausführung der Kontakte ist ein einfaches Einsetzen und noch einfacheres Entnehmen der Oberteile möglich. Über den auf dem Leistungsschild aufgebrachten QR-Code lassen sich mit Hilfe mobiler Endgeräte schnell und einfach zusätzliche technische Produktinformationen abrufen.
Technische Details:| Name | Wert |
|---|
| Type | V50-3+NPE-280 NEU |
| Hersteller Artikelnummer | 5093526 |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | nein |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Polzahl | 4 |
| Blitzstoßstrom (10/350 µs) | 12,5 kA |
| Höchste Dauerspannung AC | 280 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,3 kV |
| Schutzpegel L-N | 1,3 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 0,1 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Fernsignalisierung | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Ausblasend | nein |
| Integrierte Vorsicherung | nein |

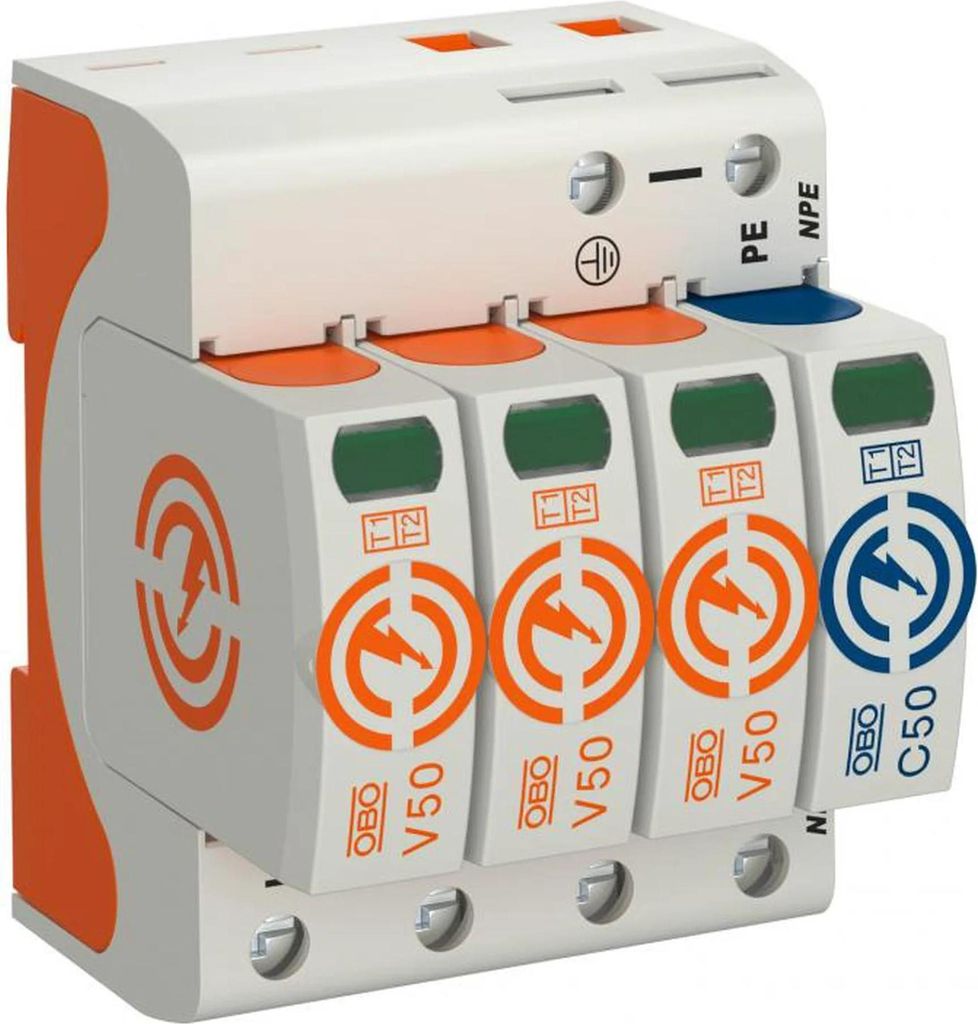

OBO Bettermann CombiController V50 V50-3+NPE-280
Hersteller:OBO Bettermann
Bezeichnung:CombiController V50 dreipolig mit NPE
Typ:V50-3+NPE-280
Netzform DC:nein
Netzform IT:nein
Netzform TN:ja
Netzform TN-C:nein
Netzform TN-C-S:ja
Netzform TN-S:ja
Netzform TT:ja
Netzform sonstige:nein
Polzahl:4
Blitzstoßstrom (10/350 µs):12,5 kA
Höchste Dauerspannung AC:280 V
Nennspannung AC:230 V
Schutzpegel:1,3 kV
Schutzpegel L-N:1,3 kV
Schutzpegel N-PE:1,5 kV
Folgestromlöschfähigkeit:0,1 kA
Montageart:Hutschiene TH35
Baugröße:4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):35 mm²
Fernsignalisierung:nein
Signalisierung am Gerät:optisch
Prüfklasse:Typ 1 und 2
Integrierte Vorsicherung:nein
Schutzart (IP):IP20
OBO Bettermann CombiController V50 V50-3+NPE-280: weitere Details
Blitzstrom- Kombiableiter Typ 1+2 Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige Rastfunktion mit Vibrationsschutz und Spannungskodierung Kunststoff nach UL 94 V-0 Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.
Geliefert wird: OBO Bettermann Vertr CombiController V50 dreipolig mit NPE V50-3+NPE-280, Verpackungseinheit: 1 Stk., EAN: 4012196159697
Überspannungsableiter Typ 1+2 - Für Blitzschutzausgleich nach VDE 0185-305 (IEC 62305) - Stoßstromableitvermögen: 12,5 kA (10/350) pro Pol und bis zu 50 kA (10/350) insgesamt - Auswechselbare Einsätze mit dynamischer Abtrennvorrichtung und optischer anzeige - Mechanischer Schutz der Einsätze - Vibrationsschutz, Spannungskodierung - Gehäuse aus selbstverlöschendem Kunststoff (UL 94 V-0) - Verfügbare Ableiterversionen mit Fernanzeige (FS) und potentialfreiem Kontakt (NC/NO) Anwendung: Potentialausgleich im Blitzschutz in Gebäuden mit einer äußeren Blitzschutzanlage der Stufe (LPL) III und IV.
Einleitung Der OBO Bettermann CombiController V50 ist ein dreipoliger Schaltaktor mit Neutralleiterüberwachung, der in elektrischen Installationen für eine sichere Steuerung eingesetzt wird.
Eigenschaften - Blitzstrom-Kombiableiter Typ 1+2 - Modularer steckbarer Ableiter mit Abtrennvorrichtung - Optische Statusanzeige zur Überwachung - Rastfunktion mit Vibrationsschutz und Spannungskodierung - Gehäuse aus Kunststoff nach UL 94 V-0 - FS Varianten mit potentialfreiem Wechslerkontakt zur Fernsignalisierung
Lieferumfang - 1 x CombiController V50 dreipolig mit NPE V50-3+NPE-280
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Blitzstrom- Kombiableiter Typ 1+2
- Zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
- Blitzstromableitvermögen 12,5 kA (10/350) pro Pol und bis zu 50kA (10/350) gesamt
- Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
- Rastfunktion mit Vibrationsschutz und Spannungskodierung
- Kunststoff nach UL 94 V-0
- Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Anwendung: Blitzschutz-Potentialausgleich für Gebäude der Klasse III und IV.
Merkmale
Produktfarbe
Orange, White
Gewicht und Abmessungen
Leistung
Nominale Eingang Spannung
230 V
Spitzenstrom-Common-Modus
80000 A
Betriebsbedingungen
Temperaturbereich in Betrieb
-40 - 80 °C
Lieferumfang
Anzahl enthaltener Produkte
1 Stück(e)
Anschlüsse und Schnittstellen
- Nominale Eingang Spannung:
- 230 V
- Spitzenstrom-Common-Modus:
- 80000 A
- Klemm-Spannung:
- 1300 V
- Drahtlos:
- Ja
- Produktfarbe:
- Orange, Weiß
- Material:
- Kunststoff
- Überstromschutz:
- Ja
- Gewicht:
- 588 g
- Breite:
- 71,2 mm
- Tiefe:
- 73 mm
- Höhe:
- 90 mm
- Betriebstemperatur:
- -40 - 80 °C
- :
- Anzahl enthaltener Produkte:
- 1 Stück(e)
OBO CombiController V50 V50-3+NPE-280 3polig m. NPE 280V - Kombiableiter V50 - 3-polig+NPE 280 V
