OBO 5095253 Überspannungsableiter V20 3-polig + NPE

Eigenschaften - Überspannungsableiter Typ 2 Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)- Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren- Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige- Rastfunktion mit Vibrationsschutz und Spannungskodierung- Kunststoff nach UL 94 V-0- Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur FernsignalisierungAnwendung Potentialausgleich in Haupt- und Unterverteilungen Technische Daten:

• Netzform DC: nein
• Netzform IT: nein
• Netzform TN: ja
• Netzform TN-C: nein
• Netzform TN-C-S: ja
• Netzform TN-S: ja
• Netzform TT: ja
• Netzform sonstige: nein
• Nennableitstoßstrom (8/20): 20 kA
• Max. Ableitstoßstrom (8/20): 40 kA
• Nennspannung AC: 230 V
• Höchste Dauerspannung AC: 280 V
• Schutzpegel: 1,3 kV
• Schutzpegel L-N: 1,3 kV
• Schutzpegel N-PE: 1,3 kV
• Integrierte Vorsicherung: nein
• Montageart: Hutschiene TH35
• Baugröße: 4 TE
• Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
• Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
• Mit Fernmeldekontakt: nein
• Signalisierung am Gerät: optisch
• Prüfklasse Typ 2: ja
• Schutzart (IP): IP20

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Netzform DC: nein
• Netzform IT: nein
• Netzform TN: ja
• Netzform TN-C: nein
• Netzform TN-C-S: ja
• Netzform TN-S: ja
• Netzform TT: ja
• Netzform sonstige: nein
• Nennableitstoßstrom (8/20): 20 kA
• Max. Ableitstoßstrom (8/20): 40 kA
• Nennspannung AC: 230 V
• Höchste Dauerspannung AC: 280 V
• Schutzpegel: 1,3 kV
• Schutzpegel L-N: 1,3 kV
• Schutzpegel N-PE: 1,3 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Netzform DC: nein
  • Netzform IT: nein
  • Netzform TN: ja
  • Netzform TN-C: nein
  • Netzform TN-C-S: ja
  • Netzform TN-S: ja
  • Netzform TT: ja
  • Netzform sonstige: nein
  • Nennableitstoßstrom (8/20): 20 kA
  • Max. Ableitstoßstrom (8/20): 40 kA
  • Nennspannung AC: 230 V
  • Höchste Dauerspannung AC: 280 V
  • Schutzpegel: 1,3 kV
  • Schutzpegel L-N: 1,3 kV
  • Schutzpegel N-PE: 1,3 kV
  • Integrierte Vorsicherung: nein
  • Montageart: Hutschiene TH35
  • Baugröße: 4 TE
  • Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
  • Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
  • Mit Fernmeldekontakt: nein
  • Signalisierung am Gerät: optisch
  • Prüfklasse Typ 2: ja
  • Schutzart (IP): IP20


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Der V20 Überspannungsableiter aus halogenfreiem Kunststoff eignet sich für einen Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44). Eine dynamische Abtrennvorrichtung und optische Statusanzeige zeichnen die modular steckbaren Ableiter aus. Die NPE-Variante ist zusätzlich mit einer hochbelastbaren Funkenstrecke zwischen Null- und Schutzleiter ausgestattet. Besonders geeignet ist der SurgeController für den Potentialausgleich in Haupt- und Unterverteilungen, je nach Typ in den Bereichen von TN-, TT- Netzen. Dank der hochleistungsfähigen Varistoren beträgt das Ableitvermögen bis 40 kA (8/20) pro Pol. Die vibrationssichere Verrastung und die Spannungs- sowie Typenkodierung sorgen für Sicherheit und vermeiden Verwechslungen von Ober- und Unterteilen. Durch die keilförmige Ausführung der Kontakte ist ein einfaches Einsetzen und noch einfacheres Entnehmen der Oberteile möglich. Über den auf dem Leistungsschild aufgebrachten QR-Code lassen sich mit Hilfe mobiler Endgeräte schnell und einfach zusätzliche technische Produktinformationen abrufen.

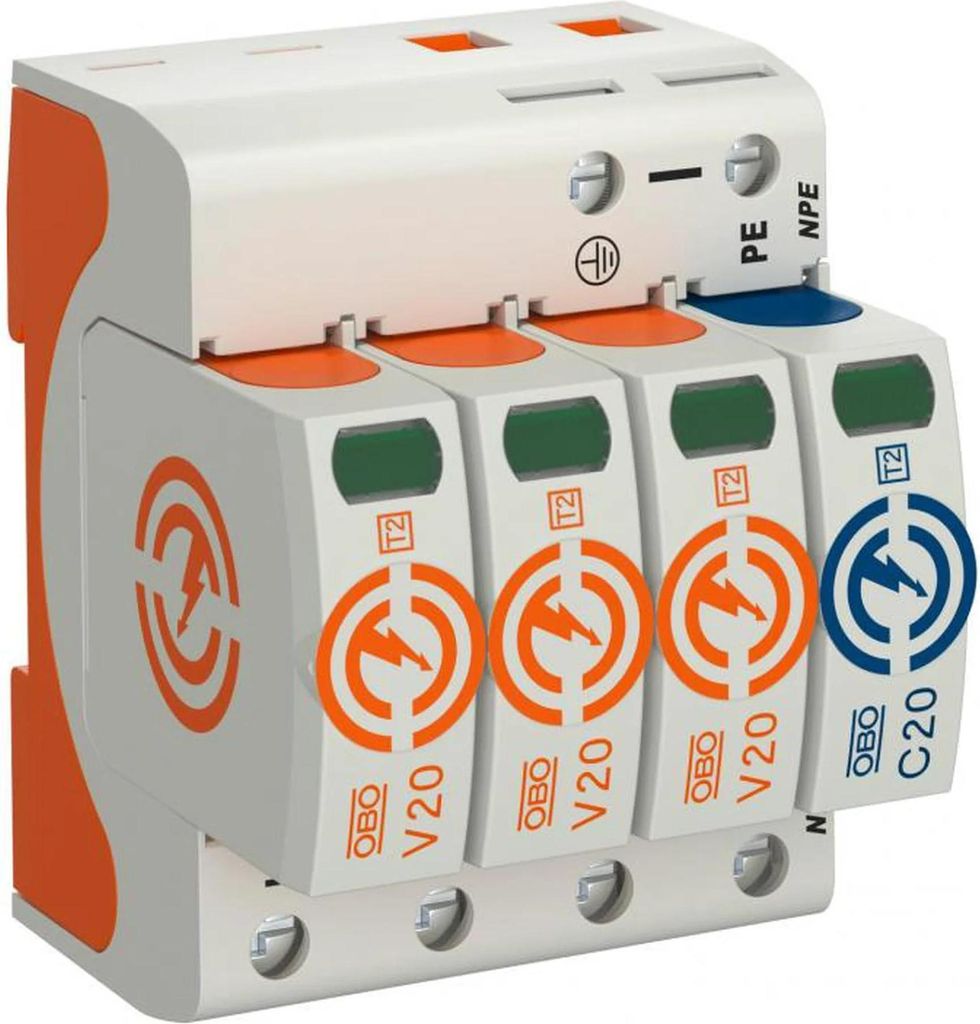

OBO Bettermann SurgeController V20 V20-3+NPE-280

Hersteller:OBO Bettermann
Bezeichnung:SurgeController V20 dreipolig mit NPE
Typ:V20-3+NPE-280
Netzform DC:nein
Netzform IT:nein
Netzform TN:ja
Netzform TN-C:nein
Netzform TN-C-S:ja
Netzform TN-S:ja
Netzform TT:ja
Netzform sonstige:nein
Nennableitstoßstrom (8/20):20 kA
Max. Ableitstoßstrom (8/20):40 kA
Nennspannung AC:230 V
Höchste Dauerspannung AC:280 V
Schutzpegel:1,3 kV
Schutzpegel L-N:1,3 kV
Schutzpegel N-PE:1,3 kV
Integrierte Vorsicherung:nein
Montageart:Hutschiene TH35
Baugröße:4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):35 mm²
Mit Fernmeldekontakt:nein
Signalisierung am Gerät:optisch
Prüfklasse Typ 2:ja
Schutzart (IP):IP20

OBO Bettermann SurgeController V20 V20-3+NPE-280: weitere Details

Überspannungsableiter Typ 2 Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44) Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige Rastfunktion mit Vibrationsschutz und Spannungskodierung Kunststoff nach UL 94 V-0 Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.

Geliefert wird: OBO Bettermann Vertr SurgeController V20 dreipolig mit NPE V20-3+NPE-280, Verpackungseinheit: 1 Stk., EAN: 4012196161331

Überspannungsableiter Typ 2

- Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)

- Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren

- Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige

- Rastfunktion mit Vibrationsschutz und Spannungskodierung

- Kunststoff nach UL 94 V-0

- Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung

Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.

Details: - Herstellernummer: 5095253 - Herstelltypnummer: V20-3+NPE-280

OBO V20-3+NPE-280 - 230 V - 60000 A - 1300 V - Orange - Weiß - Kunststoff - 458 g - Überspannungsableiter V20 - 3-polig+NPE 280 V
