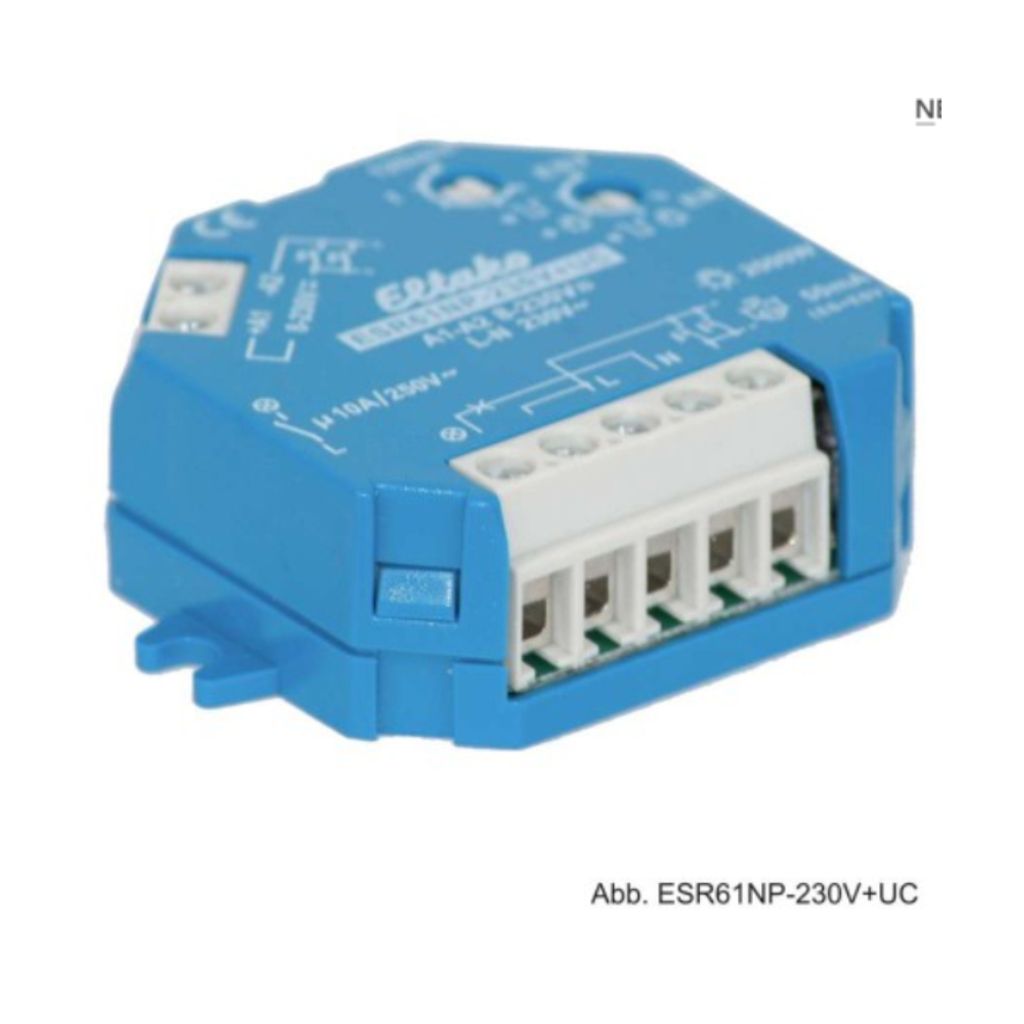

ELTAKO Stromstoß-Schaltrelais, 230V+UC, 1 Schließer, nicht potenzialfrei, 10A, 250VAC, 1 Stk.

Eltako Stromstoßschalter 1S ESR61NP-230V+UC

Hersteller:Eltako
Bezeichnung:Stromstoßschalter 1S nicht pot.frei 10A
Typ:ESR61NP-230V+UC
Funktion:elektronisch mit Rückfallverzögerung
Montageart:Unterputz
Breite in Teilungseinheiten:1
Einbautiefe:58 mm
Anzahl der Kontakte als Schließer:1
Steuerspannung 1:230 V
Steuerspannungsart 1:AC
Frequenz der Steuerspannung 1:50 Hz
Steuerspannung 2:10..230 V
Steuerspannungsart 2:DC
Frequenz der Steuerspannung 2:50 Hz
Bemessungsschaltstrom:10 A
Versorgungsspannung:230 V
Spannungsart der Versorgungsspannung:AC/DC
Max. Glühlampenlast:2000 W
Max. Leuchtstofflampenlast:1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert):500 VA
Geeignet für Handbedienung:nein

Eltako Stromstoßschalter 1S ESR61NP-230V+UC: weitere Details

1 Schließer nicht potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die auto­matische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuerspannung 230V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Zeiteinstellung bis 120 Minuten in der Funktion ESV. Am Steuereingang können Taster mit einem Glimmlampenstrom bis 50mA angeschlossen werden. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Wird in der Funktion ESV die Verzögerungszeit auf Minimum gestellt, ist die Rückfallver­zögerung ausgeschaltet und es ergibt sich die normale Stromstoßschalter-Funktion ES. Auf die Funktion Schaltrelais ER umschaltbar. In der Funktion ER ist kein Glimmlampenstrom zulässig und sollte nur der Steuereingang A1-A2 verwendet werden. In der Funktion ER auch zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 2 Stunden automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung.

Geliefert wird: Eltako Stromstoßschalter 1S nicht pot.frei 10A ESR61NP-230V+UC, Verpackungseinheit: 1 Stk., EAN: 4010312107911

Beschreibung AP-/UP-Stromstoß-Schalter ESR61NP, 1 Schließer 10 A Für Unterputz-/Aufputz-Montage. Geringes Schaltgeräusch, keine StandBy-Stromaufnahme, nullspannungsschaltend. Ansteuerung mit 230 V, zusätzlicher Steuereingang 8 - 230 V/UC. Versorgungs- und Schaltspannung 230 V. Zeiteinstellung der Rückfallverzögerung bis 120 Minuten. Max. 50 mA Glimmlampenstrom am Steuereingang. Die Verzögerungszeit kann ausgeschaltet werden, so dass die Funktion Stromstoßschalter (ohne Glimmlampenstrom) ausgeführt wird. Zusätzlich ist die Funktion Schaltrelais wählbar. Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Technische Daten: Ausführung: AP-/UP-Stromstoßschalter 1 Schließer 10 A Betriebsspannung: 8 - 230 V/UC oder 230 V Kontaktart: 1 Schließer Produktabmessung, Breite: 55 mm Produktabmessung, Länge: 45 mm Schaltleistung: (Glühlampen) 2000 W Schaltspannung: 250 V/AC Schaltstrom: 10 A Typ: ESR61NP Hinweis: Kontakte nicht potenzialfrei

Eltako ESR61NP-230V+UC Stromstoß Schaltrelais 1S nicht pot.frei 61100001 - Schaltrelais - 1

Elektronische Stromstoßschalter für Tragschiene Alte DIN. Maße 18 mm breit 55 mm tief. für Einbau und AP-Montage. Stand-by-Verlust 05 W. Steuerspannung 8..230V UC. Glimmlampenstrom am 230V-Steuereingang 50mA. Funktionseinstellung ESV Stromstoßschalter mit Rückfallverzögerung einstellbar bis 60 Minuten. Mit zuschaltbarer Ausschaltvorwarnung und Tasterdauerlicht von 60 Minuten. ER Relais. 55mm lang 45mm breit 18mm tief. Kontakt 1 Schließer. Nennschaltleistung 10A250V AC.
