ELTAKO Treppenlicht-Zeitschalter, 230V+UC, 1 Schließer, nicht potenzialfrei, 10A/250VAC, 1 Stk.

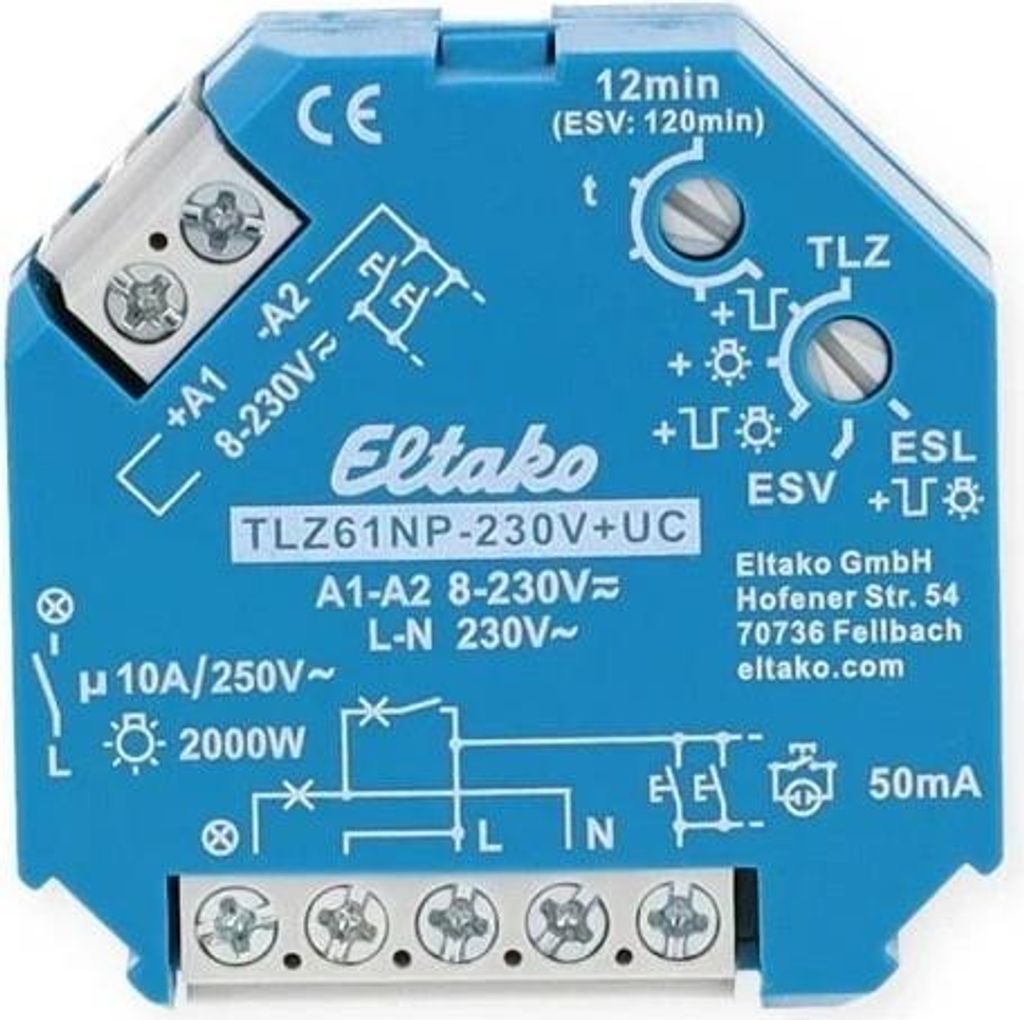

Eltako Treppenlichtzeitschalter TLZ61NP-230V+UC

Hersteller:Eltako
Bezeichnung:Treppenlichtzeitschalter 8-230VUC,1S,16A
Typ:TLZ61NP-230V+UC
Funktion:elektronisch mit Ausschaltvorwarnung
Montageart:Unterputz
Einbautiefe:18 mm
Anzahl der Kontakte als Schließer:1
Steuerspannung 1:230 V
Steuerspannungsart 1:AC
Frequenz der Steuerspannung 1:50 Hz
Steuerspannung 2:8..230 V
Steuerspannungsart 2:AC/DC
Bemessungsschaltstrom:10 A
Rückfallverzögerung:1..12 min
Taster Glimmlampenstrom:50 mA
Schaltungsart:3- und 4-Leiter-Schaltung
Ausschaltvorwarnung:flackern
Stromstoßfunktion wählbar:nein
Nachschaltung:nachschaltbar + Dauerlicht + Zeitverlängerung
Versorgungsspannung:250 V
Spannungsart der Versorgungsspannung:AC
Max. Glühlampenlast:2000 W
Max. Leuchtstofflampenlast:1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert):500 VA
Max. Schaltleistung LED:200 W
Leistungsaufnahme:0,7 W

Eltako Treppenlichtzeitschalter TLZ61NP-230V+UC: weitere Details

1 Schließer nicht potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 600W, ESL bis 200W, Glühlampen bis 2000W. Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Mit ESL-Optimierung. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuer-, Versorgungs- und Schaltspannung 230V. Zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC. Zeiteinstellung 1 bis 12 Minuten. Glimmlampenstrom bis 50mA, abhängig von der Zündspannung der Glimmlampen. Für 3- und 4-Leiter-Schaltungen, nachschaltbar, mit Dachbodenbeleuchtung bei 4-Leiter-Schaltung. Automatische Erkennung der Schaltungsart. Nach einem Stromausfall wird die Beleuchtung wieder eingeschaltet, wenn der Zeitablauf noch nicht beendet war. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 60 Minuten automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Taster-Dauerlicht und Ausschaltvorwarnung zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Werden ganz oder teilweise Energiesparlampen ESL geschaltet, dann die Ausschaltvorwarnung mit Taster-Dauerlicht ESL auf dem unteren Drehschalter einstellen. Innerhalb der ersten Sekunde nach dem Einschalten oder Nachschalten kann bei den TLZ-Funktionen die Zeit durch bis zu 3-maliges kurzes Tasten verlängert werden (pumpen). Jedes Tasten addiert 1-mal die eingestellte Zeit hinzu. Auf die Funktion ESV, Stromstoßschalter mit Rückfallverzögerung bis 120 Minuten, umschaltbar. In dieser Funktion wird nach Ablauf der einstellbaren Verzögerungszeit automatisch ausgeschaltet, wenn der manuelle Aus-Befehl nicht gegeben wurde. Wird in der Funktion ESV die Verzögerungszeit auf Minimum gestellt, ist die Rückfallverzögerung ausgeschaltet und es ergibt sich die normale Stromstoßschalter-Funktion ES.

Geliefert wird: Eltako Treppenlichtzeitschalter 8-230VUC,1S,16A TLZ61NP-230V+UC, Verpackungseinheit: 1 Stk., EAN: 4010312400739

Treppenlichtzeitschalter Unterputzeinbau. - 1 Zeit‑Schließer nicht potentialfrei - Nennstrom: 10A - Nennspannung: 230V
n.a.

• Hersteller: Eltako
• Bezeichnung: Treppenlichtzeitschalter
• Typ: TLZ61NP-230V+UC
• Funktion: elektronisch mit Ausschaltvorwarnung
• Montageart: Unterputz
• Anzahl der Schließer: 1
• Anzahl der Öffner: 0
• Anzahl der Wechsler: 0
• Steuerspannung 1: 230 ... 230 V
• Steuerspannungsart 1: AC
• Frequenz der Steuerspannung 1: 50 ... 50 Hz
• Steuerspannung 2: 8 ... 230 V
• Steuerspannungsart 2: AC/DC
• Frequenz der Steuerspannung 2: 50 ... 50 Hz
• Bemessungsschaltstrom: 10 A
• Rückfallverzögerung: 0 ... 12 min
• Taster Glimmlampenstrom: 50 mA
• Schaltungsart: 4-Leiter-Schaltung
• Versorgungsspannungsbereich: 230 ... 230 V
• Spannungsart der Versorgungsspannung: AC
• Max. Glühlampenlast: 2000 W

1 Schließer nicht potenzialfrei 10A / 250V AC, Glühlampen bis 2000 W, ESL und LED-Lampen bis 200 W, Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Mit ESL-Optimierung. Für Einbaumontage. 45 mm lang, 45 mm breit, 18 mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Hauptmerkmale Funktionen Typ Zeitschaltuhr Anzahl der Pole 1P Produktfarbe Blau Energie AC Eingangsspannung 250 V Gewicht & Abmessungen Breite 45 mm Tiefe 18 mm Höhe 45 mm

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Treppenlichtzeitschalter 8-230VUC,1S,16A TLZ61NP-230V+UC Funktion elektronisch mit Ausschaltvorwarnung, Montageart Unterputz, Breite in Teilungseinheiten 0, Einbautiefe 18mm, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 0, Steuerspannung 1 230 ... 230V, Steuerspannungsart 1 AC, Frequenz der Steuerspannung 1 50 ... 50Hz, Steuerspannung 2 8 ... 230V, Steuerspannungsart 2 AC/DC, Bemessungsschaltstrom 10A, Rückfallverzögerung 1 ... 12min, Taster Glimmlampenstrom 50mA, Schaltungsart 3- und 4-Leiter-Schaltung, Ausschaltvorwarnung flackern, Nachschaltung nachschaltbar + Dauerlicht + Zeitverlängerung, Versorgungsspannung 250 ... 250V, Spannungsart der Versorgungsspannung AC, Max. Glühlampenlast 2000W, Max. Leuchtstofflampenlast 1000VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1000VA, Max. Leuchtstofflampenlast (parallel kompensiert) 500VA, Treppenlicht-Zeitschalter 230V+UC. 1 Schließer nicht potenzialfrei 10A/250V AC, Glühlampen bis 2000W, ESL und LED-Lampen bis 200W, Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Mit ESL-Optimierung. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Durch die Verwendung eines bistabilen Relais

Eltako TLZ61NP-230V+UC Treppenlicht Zeitschalter, 1 Schließer, 10A (61100301)

Eltako TLZ61NP-230V+UC Treppenlicht- Zeitschalter 1S Ausschaltvorw. 61100301 - Blau

Treppenlicht-Zeitschalter wie TLZ61NP Steuerspannung 230V AC und 8..230V UC. Glimmlampenstrom 50mA. Mit Pumpen Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Zusätzlich die Funktion Stromstoßschalter mit Rückfallverzögerung ESV. Kontaktschaltung im Nulldurchgang der Sinuswelle zur Gerät und Lampenschonung.
