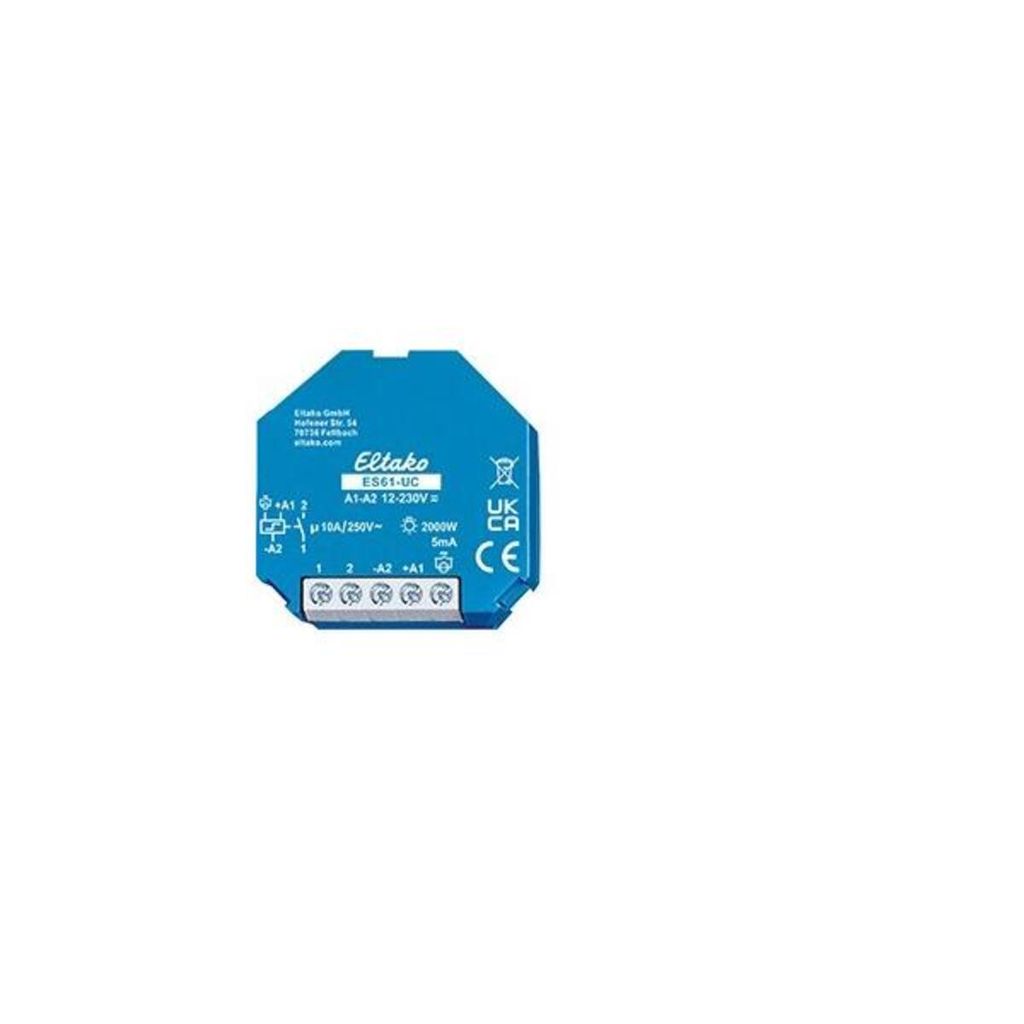

Eltako Stromstoßschalter ES61-UC 8..230V UC

Eltako Stromstoßschalter ES61-UC

Hersteller:Eltako
Bezeichnung:Stromstoßschalter 8-230VUC,1S,16A
Typ:ES61-UC
Funktion:sonstige
Montageart:Einbaumontage
Breite in Teilungseinheiten:3,1
Einbautiefe:18 mm
Anzahl der Kontakte als Schließer:1
Steuerspannung 1:12..230 V
Steuerspannungsart 1:AC/DC
Steuerspannung 2:230 V
Steuerspannungsart 2:AC
Bemessungsschaltstrom:10 A
Versorgungsspannung:250 V
Spannungsart der Versorgungsspannung:AC
Max. Glühlampenlast:2000 W
Max. Leuchtstofflampenlast:1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert):500 VA
Max. Schaltstrom (cos phi 0,6):4 A
Geeignet für Handbedienung:nein

Eltako Stromstoßschalter ES61-UC: weitere Details

1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Entweder Universal-Steuerspannung 12..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Befindet sich dieser Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, wird keine zusätzliche Grundlast benötigt, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück.

Geliefert wird: Eltako Stromstoßschalter 8-230VUC,1S,16A ES61-UC, Verpackungseinheit: 1 Stk., EAN: 4010312107966

Stromstoßschalter ES61 für Einbaumontage L 45 mm x B 45 mm x T 18 mm. - 1 Schließer petenzialfrei 10A/250V AC, Glühlampen 2000 Watt - Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust

Produktfarbe:

Blau, Weiß

Anzahl der Pole:

1

Anzahl der Kontakte:

1

AC-Ausgangsspannung:

250 V

Stromstärke:

10 A

Abmessungen (BxTxH):

45 x 45 x 18 mm

• Stromstoßschalter elektronisch 1 Schließer ES61-8..230V UC
• 1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000W
• Kein Stand-by-Verlust
• Für Einbau- und AP-Montage
• 45 mm lang, 55 mm breit, 18 mm tief
•  Mit modernster Hybrid-Technik
• EntwederUniversal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2

             oder230V mit bis zu 5mA Glimmlampenstrom am Steuereingang (L) /-A2(N)

• Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig
• Sehr geringes Schaltgeräusch
• Keine ständige Strimversorgung erforderlich
• Anzahl der Schließer: 1
• Anzahl der Öffner: 0
• Anzahl der Wechsler: 0
• Steuerspannung 1: 8 ... 230 V
• Steuerspannungsart 1: AC/DC
• Frequenz der Steuerspannung 1: 50 ... 50 Hz
• Bemessungsschaltstrom: 16 A
• Versorgungsspannungsbereich: 8 ... 230 V
• Spannungsart der Versorgungsspannung: AC/DC
• Max. Glühlampenlast: 2000 W
• Max. Leuchtstofflampenlast: 1000 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA



Der Stromstoßschalter ELTAKO ES61-8 bietet eine zuverlässige Steuerung für elektrische Lasten mit einem Schließer. Dank der modernen Hybrid-Technik kombiniert er die Vorteile elektronischer Ansteuerung mit der Leistung von Spezialrelais und ist für eine breite Palette von Anwendungen geeignet. Der Schalter benötigt keine ständige Stromversorgung, was zu einem Null-Stand-by-Verlust führt. Mit seiner kompakten Bauweise und dem geringen Schaltgeräusch ist er ideal für Einbaumontagen. Features: - Hybrid-Technik für zuverlässige Steuerung - Kein Stand-by-Verlust dank fehlender Stromversorgung - Kompakte Bauweise und geringes Schaltgeräusch - Ideal für Einbaumontagen - Bistabiles Relais mit geringem Stromverbrauch Technische Daten - Betriebsspannung: 230 V UC - Schaltstrom: 10 A - Zulässige Kontaktbelastung Glüh- und Halogenlampen: 2000 W - Anzahl der Kontakte: 1 Schließer - Montageart: Einbaumontage - Einbautiefe: 18 mm Lieferumfang: - 1x Stromstoßschalter - 1x Bedienungsanleitung

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromstoßschalter 8-230VUC,1S,16A ES61-UC Funktion sonstige, Montageart sonstige, Breite in Teilungseinheiten 3,1, Einbautiefe 18mm, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 0, Steuerspannung 1 8 ... 230V, Steuerspannungsart 1 AC/DC, Steuerspannung 2 230 ... 230V, Steuerspannungsart 2 AC, Bemessungsschaltstrom 10A, Versorgungsspannung 250 ... 250V, Spannungsart der Versorgungsspannung AC, Max. Glühlampenlast 2000W, Max. Leuchtstofflampenlast 1000VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1000VA, Max. Leuchtstofflampenlast (parallel kompensiert) 500VA, Max. Schaltstrom (cos phi = 0,6) 4A, Stromstoßschalter UC. 1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Entweder Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang mit Glimmlampensymbol (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Durch die Verwendung eines bistabilen Relais gibt es auch im

Eltako Stromstoßschalter ES61-UC 8..230V UC - 1

ELTAKO Stromstoss-Schalter ES61-8..230VUC Doseneinbau 8-230V 2000W ES61-UC (61100501)

Eltako 61100501 Stromstossschalter ES61-UC 1W 8..230V UC

Elektronische Stromstoßschalter für Tragschiene Alte DIN. Maße 18 mm breit 55 mm tief. für Einbau und AP-Montage. Kein Stand-by-Verlust. Steuerspannung 8..230V UC. Glimmlampenstrom am 230V-Glimmlampensteuereingang 5mA. 55mm lang 45mm breit 18mm tief. Kontakt 1 Schließer. Nennschaltleistung 16A250V AC.
