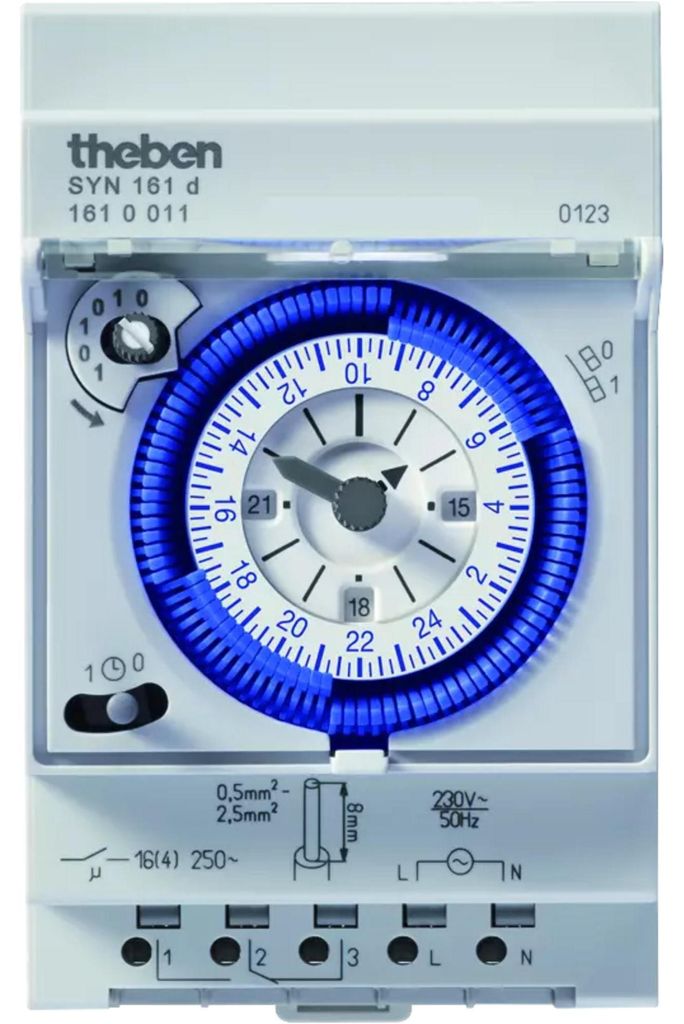

Theben Analoge Zeitschaltuhr, Tagesprogramm, 1 Kanal, 3TE, Netzsynchron, 1 Stk.

- Analoge Zeitschaltuhr
- 1 Kanal
- Tagesprogramm
- Ohne Gangreserve
- 96 Schaltsegmente
- Netzsynchron
- Kürzeste Schaltzeit: 15 Minuten
- Uhrzeiger für Zeitanzeige und 12h/24h Erkennung
- Einfache Sommer-/Winterzeitkorrektur
- Uhrzeitkorrektur im und gegen den Uhrzeigersinn möglich
- DuoFix Federsteckklemmen
- Für jeweils 2 Leiter
- Draht oder Litze (mit oder ohne Aderendhülse)
- Drahtdurchmesser: 0,5 - 2,5 mm²
- Betätigungsknopf zum Lösen der Steckverbindung
- Schaltungsvorwahl
- Handschalter mit 3 Stellungen: Dauer-EIN/AUTO/Dauer-AUS
- Schaltzustandsanzeige

• Reiheneinbau-Schaltuhr ohne Gangreserve

  • Breite 52,5 mm


  • 24-Stunden-Programm, kürzeste Schaltzeit 15 Minuten


  • Uhrzeiger für Zeitanzeige und 12h/24h-Erkennung


  • Uhrzeitkorrektur im und gegen den Uhrzeigersinn möglich


  • Schaltungsvorwahl


  • Handschalter mit 3 Stellungen: Dauer-EIN / AUTO / Dauer-AUS


  • Schaltzustandsanzeige


  • DuoFix-Federsteckklemmen für jeweils 2 Leiter


  • 1 Wechsler 16 A / 250 V


  • 230 V / 50 Hz


• Klarsichtabdeckung plombierbar

Details: - Herstellernummer: T1610011 - Herstelltypnummer: SYN 161 D

Theben Schaltuhr SYN 161 d

Hersteller:Theben
Bezeichnung:Schaltuhr
Typ:SYN 161 d
Montageart:DIN-Schiene
Anzahl der Kanäle:1
Versorgungsspannung:230 V
Spannungsart der Versorgungsspannung:AC
Frequenz der Versorgungsspannung:50 Hz
60 min Programm:nein
24 h Programm:ja
Wochenprogramm:nein
Jahresprogramm:nein
Netzsynchron:ja
Quarzgesteuert:nein
Kontaktausführung:Wechsler
Kürzeste Schaltzeit Kanal 1:15 min
Programmscheibenteilung 1:15 min
Automatische Sommer-/Winterzeitumstellung:nein
Geeignet für Handbedienung:ja
Schaltungsvorwahl:ja
Nennschaltstrom bei 250 V AC:16 A
Max. Schaltleistung LED:180 W
Potentialfreier Schaltkontakt:ja
Schutzart (IP):IP20
Breite in Teilungseinheiten:3
Breite:52,5 mm
Höhe:90 mm
Tiefe:60 mm

Theben Schaltuhr SYN 161 d: weitere Details

Reiheneinbau-Zeitschaltuhr ohne Gangreserve, Breite 52,5mm, 24 Std. Programm, kürzeste Schaltzeit 15 Min., Uhrzeiger für Zeitanzeige und 12h/24h Erkennung, Uhrzeitkorrektur im und gegen den Uhrzeigersinn möglich, Schaltungsvorwahl, Handschalter mit 3 Stellungen: Dauer-EIN/AUTO/Dauer-AUS, Schaltzustandsanzeige, DuoFix Federsteckklemmen für jeweils 2 Leiter

Geliefert wird: Theben Schaltuhr SYN 161 d, Verpackungseinheit: 1 Stk., EAN: 4003468161371

Timer-Typ:

Täglicher Timer

Produktfarbe:

Blau, Grau

Display-Typ:

Analog

Gehäusematerial:

Thermoplast

Anzahl Kanäle:

1 Kanäle

Reihe von Modulen:

3

Zykluszeit:

15 min

Internationale Schutzart (IP-Code):

IP20

AC Eingangsspannung:

230 V

AC Eingangsfrequenz:

50 Hz

Max. Leistung:

1100 W

Stromstärke (maximal):

16 A

Stromverbrauch (Standby):

0,5 W

Breite:

53,6 mm

Tiefe:

65,6 mm

Höhe:

90,4 mm

Betriebstemperatur:

-20 - 50 °C

Analoge Zeitschaltuhr 1 Kanal Tagesprogramm Ohne Gangreserve 96 Schaltsegmente Netzsynchron Kürzeste Schaltzeit: 15 Minuten Uhrzeiger für Zeitanzeige|12h/24h Erkennung Einfache Sommer-/Winterzeitkorrektur Uhrzeitkorrektur im|gegen den Uhrzeigersinn möglich DuoFix Federsteckklemmen Für jeweils 2 Leiter Draht oder Litze (mit oder ohne Aderendhülse) Drahtdurchmesser: 0,5 - 2,5 mm² Betätigungsknopf zum Lösen der Steckverbindung Schaltungsvorwahl Handschalter mit 3 Stellungen: Dauer-EIN/AUTO/Dauer-AUS Schaltzustandsanzeige
n.a.

Analoge Zeitschaltuhr, Tagesprogramm, ohne Gangreserve, 96 Schaltsegmente, Netzsynchron, kürzeste Schaltzeit: 15 Minuten, Uhrzeiger für Zeitanzeige und 12h/24h Erkennung, einfache Sommer-/Winterzeitkorrektur, Uhrzeitkorrektur im und gegen den Uhrzeigersinn möglich, DuoFix Federsteckklemmen, für jeweils 2 Leiter, Draht oder Litze (mit oder ohne Aderendhülse), Drahtdurchmesser: 0,5 - 2,5 mm², Betätigungsknopf zum Lösen der Steckverbindung, Schaltungsvorwahl, Handschalter mit 3 Stellungen: Dauer-EIN/AUTO/Dauer-AUS, Schaltzustandsanzeige,

Technische Daten.

• Montageart: DIN-Schiene
• Anzahl der Kanäle: 1
• Versorgungsspannungsbereich: 230..230 V
• Spannungsart der Versorgungsspannung: AC
• Frequenz der Versorgungsspannung: 50..50 Hz
• Gangreserve in Stunden: 0
• Gangreserve in Jahren: 0
• 60 min Programm: nein
• 24 h Programm: ja
• Wochenprogramm: nein
• Jahresprogramm: nein
• Netzsynchron: ja
• Quarzgesteuert: nein
• Kontaktart: Wechsler
• Kürzeste Schaltzeit Kanal 1: 15 min
• Programmscheibenteilung 1: 15 min
• Automatische Sommer-/Winterzeitumstellung: ja
• Handbedienung: ja
• Schaltungsvorwahl: ja
• Nennschaltstrom bei 250 V AC: 16 A
• Potenzialfreier Schaltkontakt: ja
  Schutzart (IP): IP20
• Breite in Teilungseinheiten: 3
• Breite: 54 mm
• Höhe: 90 mm

THEBEN
Analoge Zeitschaltuhr

• Reiheneinbaugerät
• 1 Kanal
• Tagesprogramm
• Schaltausgang potentialfrei und phasenunabhängig
• Schaltleistung bei 250 V AC, cos f = 1: 16A
• Schaltleistung bei 250 V AC, cos f = 0,6: 4 A
• Glüh-/Halogenlampenlast: 1100W
• Ohne Gangreserve
• 96 Schaltsegmente
• Netzsynchron
• Uhrzeiger für Zeitanzeige und 12h/24h Erkennung
• Einfache Sommer-/ Winterzeitkorrektur
• Uhrzeitkorrektur im und gegen den Uhrzeigersinn möglich
• DuoFix Federsteckklemmen
• Für jeweils 2 Leiter Draht oder Litze (mit oder ohne Aderendhülse) Drahtdurchmesser: 0,5 - 2,5 mm²
• Betätigungsknopf zum Lösen der Steckverbindung
• Schaltungsvorwahl
• Handschalter mit 3 Stellungen: Dauer-EIN/AUTO/Dauer-AUS
• Schaltzustandsanzeige
• Stand-by Leistung 1VA

• Analoge Zeitschaltuhr
• 1 Kanal
• Tagesprogramm
• Ohne Gangreserve
• 96 Schaltsegmente
• Netzsynchron
• Kürzeste Schaltzeit: 15 Minuten
• Uhrzeiger für Zeitanzeige und 12h/24h Erkennung
• Einfache Sommer-/Winterzeitkorrektur
• Uhrzeitkorrektur im und gegen den Uhrzeigersinn möglich
• DuoFix Federsteckklemmen
• Für jeweils 2 Leiter
• Draht oder Litze (mit oder ohne Aderendhülse)
• Drahtdurchmesser: 0,5 - 2,5 mm²
• Betätigungsknopf zum Lösen der Steckverbindung
• Schaltungsvorwahl
• Handschalter mit 3 Stellungen: Dauer-EIN/AUTO/Dauer-AUS
• Schaltzustandsanzeige

Theben SYN 161 d - Timer

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Schaltuhr SYN 161 d Montageart DIN-Schiene, Anzahl der Kanäle 1, Versorgungsspannung 230 ... 230V, Spannungsart der Versorgungsspannung AC, Frequenz der Versorgungsspannung 50 ... 50Hz, Gangreserve in Stunden 0, Gangreserve in Jahren 0, 24 h Programm, Netzsynchron, Kontaktausführung Wechsler, Kürzeste Schaltzeit Kanal 1 15min, Programmscheibenteilung 1 15min, Handbedienung, Schaltungsvorwahl, Nennschaltstrom bei 250 V AC 16A, Potenzialfreier Schaltkontakt, Schutzart (IP) IP20, Breite in Teilungseinheiten 3, Breite 52,5mm, Höhe 90mm, Tiefe 60mm, Reiheneinbau-Zeitschaltuhr ohne Gangreserve, Breite 52,5mm, 24 Std. Programm, kürzeste Schaltzeit 15 Min., Uhrzeiger für Zeitanzeige und 12h/24h Erkennung, Uhrzeitkorrektur im und gegen den Uhrzeigersinn möglich, Schaltungsvorwahl, Handschalter mit 3 Stellungen: Dauer-EIN/AUTO/Dauer-AUS, Schaltzustandsanzeige, DuoFix Federsteckklemmen für jeweils 2 Leiter

Die SYN 161 d von Theben ist eine analoge Zeitschaltuhr mit Tagesprogramm zur zuverlässigen Steuerung elektrischer Geräte und Beleuchtung im Tagesverlauf. Sie arbeitet netzsynchron mit einem präzisen Synchronmotor und bietet 96 frei belegbare Schaltsegmente mit einer Schaltauflösung von 15 Minuten für eine exakte zeitliche Steuerung. Die analoge Anzeige mit Uhrzeiger ermöglicht eine intuitive Einstellung der Schaltzeiten, und ein manueller Schalter mit drei Stellungen (Dauer-EIN/AUTO/Dauer-AUS) bietet zusätzliche Bedienflexibilität. Robuste Schraubklemmen sorgen für eine sichere und schnelle Verdrahtung auf der DIN-Schiene, und die kompakte Bauform (3 TE) macht die SYN 161 d ideal für Verteilerschränke mit begrenztem Platzangebot. Die SYN 161 d ist eine langlebige, einfach zu handhabende Lösung für klassische Zeitsteuerungsaufgaben in Wohn-, Gewerbe- und Objektbereichen.
