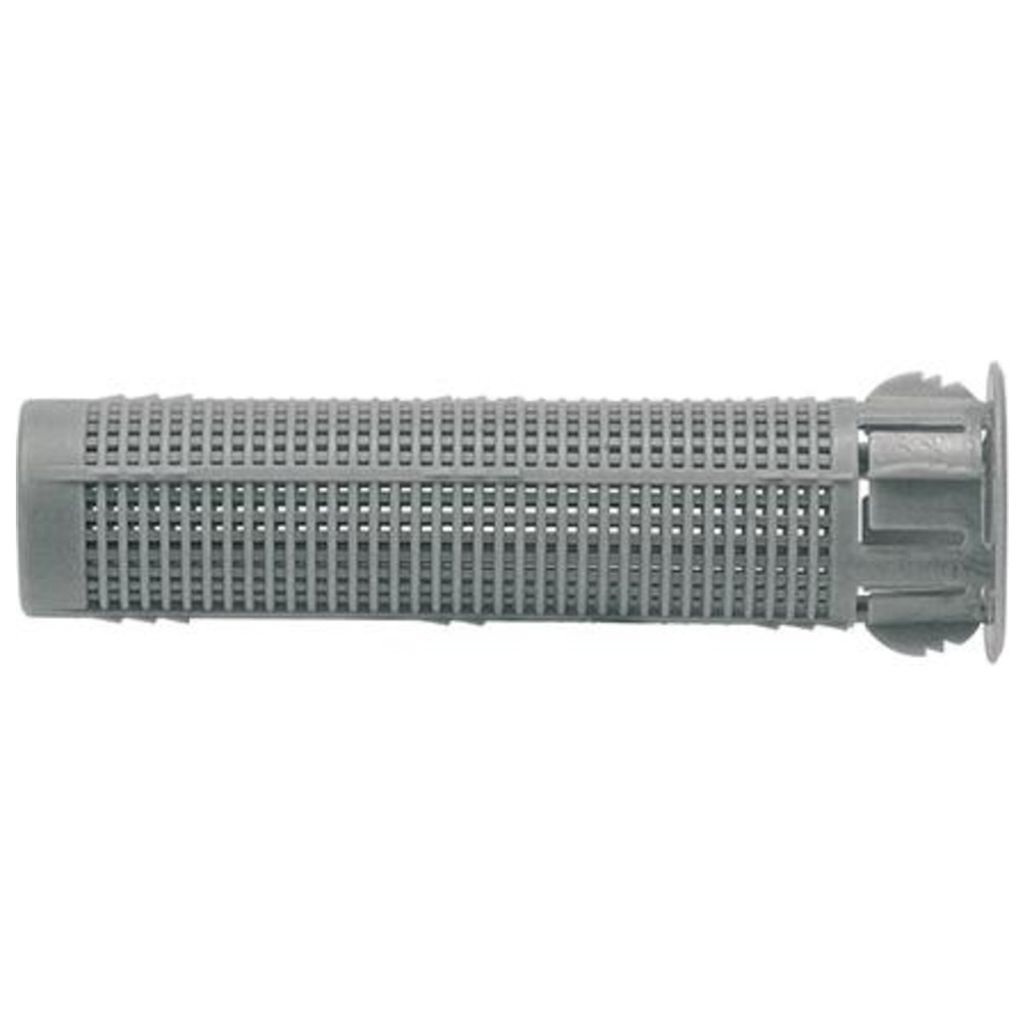

Die fischer Injektions-Ankerhülse FIS H K Kunststoff ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Lochstein-Mauerwerk. Die Ankerhülse wird dazu in das Bohrloch gesteckt und vom Grund der Ankerhülse mit Injektionsmörtel verfüllt. Beim Setzen der Ankerstange oder des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Mit der Injektions-Ankerhülse können auch nicht tragende Schichten überbrückt werden.
Top Features
-Ankerhülse ermöglicht optimalen Formschluss in Lochstein.
-Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern.
-Widerhaken: kein Herausfallen bei Überkopfmontage.
-ETA-Zulassung.
Ø SiebhülsePassend für Gewindestangen12 mmM6 bis M816 mmM8 bis M1020 mmM12 bis M16
Baustoffe
Zugelassen für:
- Hochlochziegel
- Hohlblock aus Leichtbeton
- Hohlblock aus Beton
- Kalksand-Lochstein
- Kalksand-Vollstein
- Vollziegel
Auch geeignet für:
- Bimsholstegdielen
- Hohlkörperdecken und andere Lochsteine
- Vollbims und andere Vollbaustoffe
Vorteile:
- Die Gitterstruktur der Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V, FIS V HIGH SPEED und Montagemörtel sorgt für
sparsamen Mörtelverbrauch bei optimalem Formschluss.
- Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.
- Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.
- Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.
Anwendungen:
- Markisen
- Vordächer
- Tore
- Handgriffe
- Konsolen
- Rohrleitungen
- Sanitärgegenstände
- Gitter
- Satellitenantennen
- Sonnenschutz
Funktionsweise:
- Je nach Anwendung ist die Verwendung von Injektionsmörtel FIS V, FIS V HIGH SPEED oder Montagemörtel möglich.
- Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.
- Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.
- Beim Setzen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an.
Die Last wird über Formschluss abgetragen.
Montageanleitung:
Eigenschaften
Geeignet für Materialien.*
Ziegel, Beton
Produkttyp de.*
Wandsteckdose de
Gewicht und Abmessungen
Durchmesser ofBohrloch ofBohrloch
2 cm
Gewicht und Abmessungen
Mindesttiefe ofBohrung ofBohrloch ofBohrung
14 cm
Inhalt of Verpackung
Menge per Verpackung*
20 Stück(e)
Art of Verpackung
Schachtel
Artikel 88562 Kunststoff FIS H K FISCHER Inj.-Ankerhlsen FIS H K - Abmessung: FIS H 20x130 K VE=S (20 Stck )
Weitere technische Eigenschaften:
Durchmesser: 20mm
Gruppencode: 088562.80000
Lnge: 130mm
Normart: REYHER-Artikel 88562
Oberflche: Ohne Oberflchenangabe
Produkt-Typbezeichnung: FISCHER Injektions-Ankerhlsen FIS H K
FISCHER Ankerhülse FIS H 20 x 130 mm Kunststoff Die Ankerhülse für die Vorsteckmontage bietet sicheren Halt in Lochstein-Mauerwerk. In Verbindung mit Injektions-Mörtel FIS V oder FIS VL unterstützt sie eine spreizdruckfreie Befestigung mit geringen Rand- und Achsabständen. Eigenschaften: - Für Vorsteckmontage geeignet - Sicherer Halt - Einsatz in Lochstein-Mauerwerk - Mit Injektions-Mörtel FIS V oder FIS VL - Spreizdruckfreie Befestigung - Geringe Rand- und Achsabstände Technische Daten: - Typ: 20 x 130 - Bohrerdurchmesser: 20 mm - Min. Bohrlochtiefe: 135 mm - Passend zu: M12 - M16 - Verankerungstiefe min.: 110 mm
Lieferumfang:
- - 1 × FISCHER Ankerhülse FIS H 20 x 130 mm Kunststoff
fischer Ankerhülse FIS H 20x130 K Einheit: 20 Stück
Beschreibung Ankerhülse Technische Daten: Inhalt: 20 St. Material: Stahl, galvanisch verzinkt Produktabmessung, Ø: 20 mm
