ACO Self® Hexaline 2.0 Stirnwand mit Stutzen Ablaufstutzen Ablauf seitlich Entwässerungsrinne

Stirnwand, Schwarz Für Rinnenende Aus Polypropylen Mit Stutzen DN 100

Hexaline Hexaline 2.0 Euroline

ACO Self® Entwässerung – Baukasten

Das Baukastensystem der ACO Self® Entwässerung verbindet beste Qualität mit hochwertigem Design. Alle Rinnen und Roste lassen sich beliebig kombinieren. Die Rostabdeckungen sind Pkw-befahrbar und werden den Ansprüchen rund ums Haus gerecht. Die unterschiedlichen Oberflächen passen zu hochwertigen Pflasterarbeiten und bieten vielfältige Gestaltungsmöglichkeiten.

Rinnenkörper aus Polymerbeton – Euroline

Produktvorteile

• Rinnenkörper aus Polymerbeton
• Mit V-Querschnitt
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Abdichtbar gemäß DIN EN 1433

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. B 125
• Nennweite 100 mm

Abmessungen

• Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
• Länge 500[mm], Breite 118[mm], Höhe 97[mm]

Rinnenkörper aus Polymerbeton - Euroline mit Stutzen

Produktvorteile

• Rinnenkörper aus Polymerbeton
• Mit V-Querschnitt
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Abdichtbar gemäß DIN EN 1433

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. B 125
• Nennweite 100 mm
• 1 m Rinnenelement mit eingeformtem Stutzen DN 100 für den Anschluss an die Grundleitung
• Geruchsverschluss mit integriertem Laubfang nachträglich einsetzbar

Abmessungen

• Länge 1000[mm], Breite 118[mm], Höhe 97[mm]

Einlaufkasten ohne Rost


Produktvorteile

• Rinnenkörper aus Polymerbeton
• Mit V-Querschnitt
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Abdichtbar gemäß DIN EN 1433

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. B 125
• Nennweite 100 mm
• 0,5 m Einlaufkasten mit integriertem Schlammeimer für eine komfortable Reinigung
• Geruchsverschluss optional einsetzbar
• Ablauföffnung DN 100
• Nicht für die Euroline 60 Flachrinne geeignet

Abmessungen

• Länge 500[mm], Breite 118[mm], Höhe 300[mm]

Rinnenkörper aus Kunststoff - Hexaline


Produktvorteile

• Rinnenkörper aus Kunststoff (PP)
• Anpflasterkante
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Verschiebe- und Spreizsicherung

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. PKW-befahrbar
• Schnittführung ermöglicht Sägen von Halbmeterelementen
• 8 ausschlagbare Anschlusspunkte für den Vertikalablaufanschluss
• Einbauanleitung direkt auf jeder Rinne

Abmessungen

• Länge 1000 [mm], Breite 129 [mm], Höhe 80 [mm]

Standard-Roste

Produktinformationen

• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung

Maschenrost 30/10:

Material	Länge (mm)	Breite(mm)	Klasse	Maß der Einlauföffnung (mm)	Einlaufquerschnitt	Artikel-Nr.
Stahl verzinkt	1000	118	Pkw-befahrbar	9	729	310310
Stahl verzinkt	500	118	Pkw-befahrbar	9	729	310311

Stegrost:

Material	Länge(mm)	Breite (mm)	Klasse	Maß der Einlauföffnung (mm)	Einlaufquerschnitt	Artikel-Nr.
Stahl verzinkt	1000	118	Pkw-befahrbar	12	468	38516
Stahl verzinkt	500	118	Pkw-befahrbar	12	468	38517
Rutschhemmender Microgrip- Rost aus Kunststoff	1000	118	Pkw-befahrbar	8	254	319250
Rutschhemmender Microgrip- Rost aus Kunststoff	500	118	Pkw- befahrbar	8	254	319251

Gusseisenrost:

Material	Länge (mm)	Breite (mm)	Klasse	Maß der Einlauföffnung	Einlaufquerschnitt	Artikel-Nr.
Gusseisen EN-GJS	500	118	B 125	12	470	310309

Kombistirnwand:

• für Rinnenanfang und Rinnenende
• aus Polypropylen
• ohne Stutzen
• Farbe: schwarz

Passend nur für Hexaline, Hexaline 2.0 und Euroline.

Stirnwand:

• für Rinnenende
• aus Polypropylen
• mit Stutzen DN 100
• Farbe: schwarz

Passend nur für Hexaline, Hexaline 2.0 und Euroline.

Vertikalablaufanschluss:

• für Anschluss DN 100
• Farbe: schwarz

Passend nur für Hexaline und Hexaline 2.0.

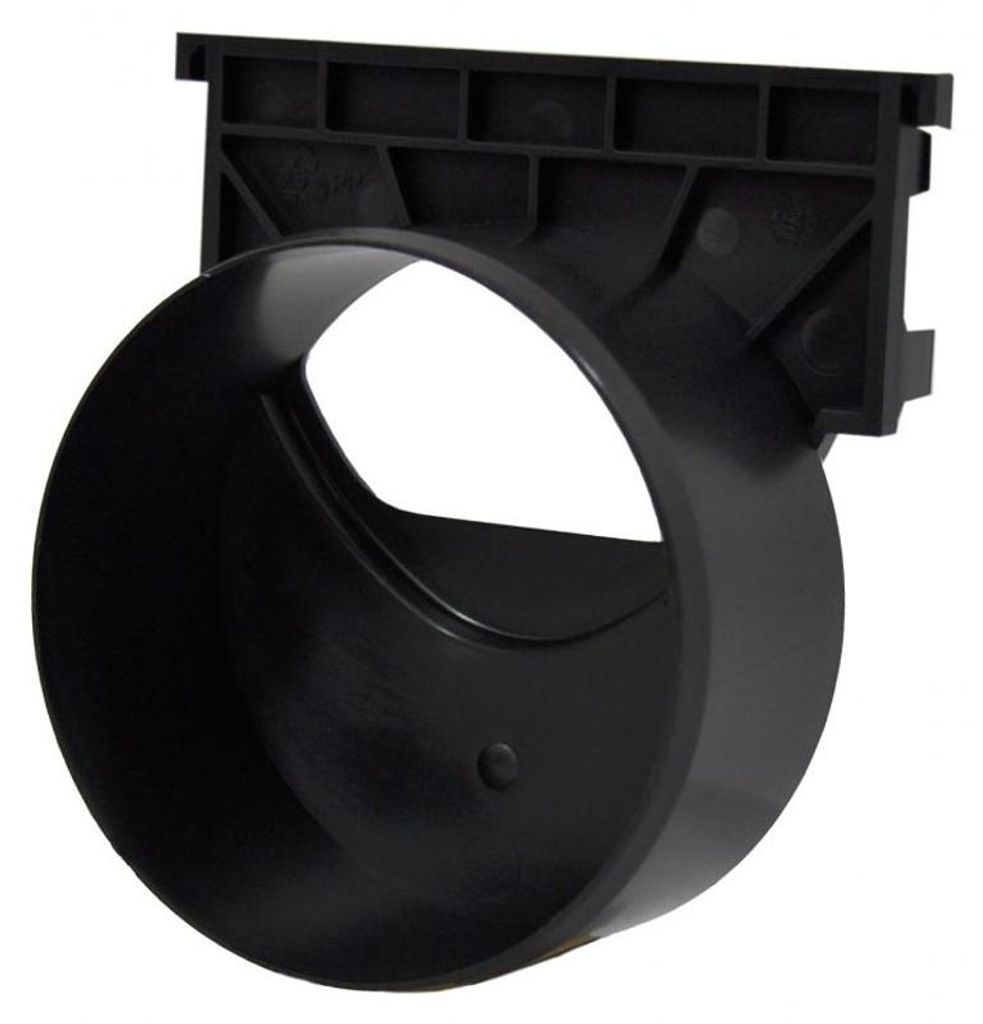

ACO Stirnwand mit Stutzen DN 100

Produktnummer: 0779301547

Die ACO Self® Entwässerungsrinne ist speziell auf den privaten Anwendungsbereich abgestimmt worden. Die Entwässerungsrinne ist Pkw-befahrbar und dadurch in vielen Bereichen wie z. B. Garagen, Hofeinfahrten, Terrassen, Gartenwegen und Hauseingängen einsetzbar. Hier wird Regen- und Schmutzwasser aufgenommen und gezielt abgeleitet.

Produktdetails:

• Einsatzbereich: Außen
• Anwendungsbereich: Auffahrt, Hof, Garten, Terrasse
• Material: Kunststoff Polypropylen (PP)
• Maß: 129 x 70 x 135 mm (L x B x H)
• Farbe: schwarz
• Zubehör für: Hexaline 2.0, Euroline, Standardline
• Weitere Eigenschaften: einfacher Einbau, Anschluss DN 100
• Gewicht: ca. 60 g
• Herstellerinformationen: ACO Selbstbau Vertrieb GmbH | Am Ahlmannkai 1 | 24782 Büdelsdorf, Deutschland | : [email protected] | Herstellernr. 319289

Stirnseite mit Stutzen DN110 HEXALINE ACO.

Stirnwand mit Stutzen DN 110 aus Kunststoff für das ACO Hexaline System. ACO Hexaline 2.0 ist die zweite Generation von Kunststoffkanälen, die sich durch eine noch bessere Verarbeitung und Langlebigkeit auszeichnet und dabei die von unseren Kunden geschätzten Eigenschaften beibehält: geringes Gewicht, einfacher Transport und Einbau.

Merkmale:

• leichtes Kanalsystem, einfach zu transportieren und zu montieren
• Material: Kunststoff
• universell einsetzbar: Bereiche rund ums Haus, Garageneinfahrten, Terrassen, Gehwege, Radwege

ACO Self Hexaline 2.0 Stirnwand mit Stutzen Art. Nr. 319289

Die Stirnwand mit Stutzen ist nur passend für die ACO Rinnen Hexaline 2.0 und Euroline.

Technische Daten ACO Stirnwand:

· Material: Polypropylen
· Farbe: schwarz

Produktvorteile:

· Stirnwand mit Stutzen für Rinnenende
· Anschluss an KG-Rohr Ø 110
· mit AblaufstutzenØ 100

Im Lieferumfang enthalten:

1x ACO Self Hexaline 2.0 Stirnwand mit Stutzen Art. Nr. 319289 - EAN: 4002626505439

Produktinformation

ACO Self® Stirnwand

Die Aco Self® Stirnwand ist für die Systeme Euroline & Hexaline gefertigt. Sie ist für das Rinnenende geeignet. Durch den Stutzen DN100 kann das Regenwasser an der Stirnseite ablaufen.

Vorteile:

• stabiler Kunststoff
• einfache Montage
• unauffällig
• integrierter Ablauf

• Aco Self® Stirnwand mit Ablaufstutzen für Euroline & Hexaline
• stabiler Kunststoff
• integrierter Ablauf
• einfache Montage
• unauffällig

Ergänzen Sie Ihre ACO EuroLine und HexaLine Rinnen mit der passenden ACO Stirnwand. Diese schwarze Endplatte, gefertigt aus robustem Polypropylen, ist ideal für das Ende Ihrer Rinne. Mit einem DN 100 Stutzen ermöglicht sie einen effizienten Abfluss des Regenwassers an der Stirnseite. Kurzübersicht:- Kompatibel mit ACO EuroLine und HexaLine Rinnen- Aus widerstandsfähigem Polypropylen- Für den Abschluss der Rinne - Inklusive DN 100 Stutzen- Farbe: SchwarzWeitere spezifische technische Daten zur ACO Stirnwand mit Stutzen für EuroLine und HexaLine" finden Sie im Abschnitt "Technische Daten"."

Stirnwand mit Stutzen schwarz fuer Hexaline 2.0 und Euroline   Passend für Hexaline 2.0 Euroline   Beschreibung Für Rinnenende Mit Stutzen DN 110 Farbe: Schwarz Material: Kunststoff (PP)
