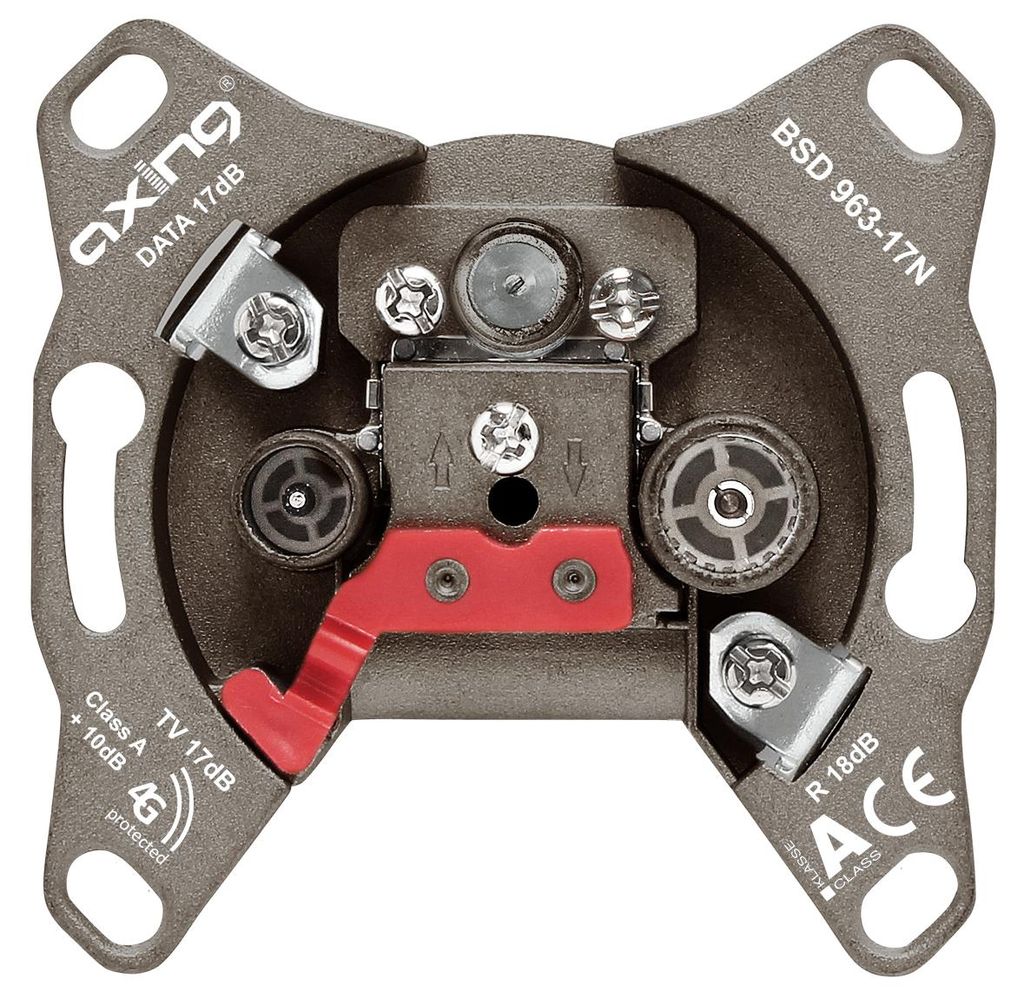

Axing BSD 963-17N, R/TV+SAT, Grau, CE, 68 mm, 39 mm, 68 mm

Die HDTV taugliche Premium-line-Multimedia-Antennensteckdose CATV und DATA ist einsetzbar als Durchgangsdose mit 17 dB Anschlussdämpfung. Das Bauteil besitzt eine montagefreundliche Kabelaufnahme, verlängerte F-Buchsen und einen neuen, verbesserten, wegklappbaren Anschlussdeckel. Die Steckdose ist rückkanaltauglich für eine Frequenz von 5-65 MHz.Schirmungsmaß gemäß EN 50083-2/A1Klasse A (+ 10 dB)Frequenzbereich Eingang5?1006 MHzFrequenzbereich Stammausgang5?1006 MHzFrequenzbereich TV-Anschluss109...1006 MHzAnschlussdämpfung TV-Anschluss17 dB ±1 dBFrequenzbereich Radio-Anschluss87,5...108 MHzAnschlussdämpfung Radio-Anschluss18 dB ±1,5 dBFrequenzbereich DATA-Anschluss5?1006 MHzAnschlussdämpfung DATA-Anschluss17 dB ±1 dBEntkopplung TV?DATA @ 5?65 MHz? 70 dBEntkopplung TV?DATA @ 109?1006 MHz? 30 dBDurchgangsdämpfung? 2,2 dBAnschluss TV | RIEC-Stecker | IEC-BuchseAnschluss DATAF-BuchseVerwendbare Kabel (Innenleiter | Aussendurchmesser)0,63?1,13 mm | 4,70?7,35 mmMaße (B × H × T) ca.68 × 68 × 39 mm

Buchsen-Typ:

R/TV+SAT

Anzahl Fassungen:

3

Produktfarbe:

Grau

:

Breite:

68 mm

Tiefe:

39 mm

Höhe:

68 mm

Axing BSD 963-17N. Buchsen-Typ: R/TV+SAT. Breite: 68 mm, Tiefe: 39 mm, Höhe: 68 mm

Produktbeschreibung Diese Multimedia-Antennensteckdose ist ideal für alle, die Fernsehen und Internet von einem Kabelnetzbetreiber beziehen. An dem TV-Ausgang wird der Fernseher oder Kabelreceiver angeschlossen. Der Frequenzbereich wurde hier bis 1006 MHz erweitert, damit Sie auch neue HDTV und Digital-TV Angebote empfangen. Der Radio-Ausgang versorgt ein UKW-Radio. Am F-Anschlusss des Data-Ports kann das Kabelmodem bzw. der Kabelrouter betrieben werden. Oder ein Interaktivreceiver mit integriertem Modem (z.B. Horizon). Diese premium-line Dose ermöglicht eine schnelle und sichere Montage in Unterputz- oder Hohlwanddosen, mit zusätzlichem Aufputzrahmen nahezu überall. Für einen bequemen Zugang bei der Kabelinstallation ist der Anschlussdeckel hochflexibel und kann weit aufgeklappt werden. Die Kabelzuführung ist abgerundet, das schützt vor ungewolltem Knicken des Koaxialkabels. Der Außenmantel wird festgeklemmt und erhält so eine sichere Zugentlastung. Der Innenleiter wird ebenfalls geklemmt und bleibt damit unversehrt - anders als bei Schrauben. Die Abschirmung gegen Störungen z.B. aus dem Mobilfunknetz übertrifft bisherige Werte und entspricht den erweiterten Anforderung der "Klasse A + 10dB". Eine Stichdose kommt als einzelne Dose oder nach einem Abzweiger zum Einsatz. Eine Durchgangsdose verfügt über einen Anschluss zum Durchschleifen des Koaxialkabels. In einer solchen Reihenverteilung wird das Kabel von eine Dose zur nächsten geführt. Die ersten Dosen nahe des Übergabepunkts sollten über eine höhere Anschlussdämpfung verfügen als die am Ende. Den Abschluss einer Reihenverteilung bildet eine Enddose. Rechtliche Hinweise . - 3-Loch Antennensteckdose speziell für Kabelfernsehen mit Filtertechnik und Data/Modem-Ausgang (Tripleplay), Rückkanaltauglich - Ausgänge TV (IEC-M) 109-1006 MHz, Radio (IEC-F) 87,5-108 MHz, Data (F-Buchse) 5-1006 MHz - passend zu allen gängigen Schalterprogrammen, Montage in Unterputz- oder Hohlwanddosen, mit zusätzlichem Aufputzrahmen nahezu überall - Einfach Montage durch flexiblen Anschlussdeckel, abgerundete Kabelzuführung (schützt vor ungewolltem Knicken des Koaxialkabels), Außenmantel und Innenleiter werden geklemmt und bleiben damit unversehrt - Lieferumfang: Antennensteckdose

Die HDTV taugliche Premium-line-Multimedia-Antennensteckdose CATV, DATA und DATA ist einsetzbar als Durchgangsdose. Das Bauteil besitzt eine montagefreundliche Kabelaufnahme, verlängerte F-Buchsen und einen neuen, verbesserten, wegklappbaren Anschlussdeckel. Die Steckdose ist rückkanaltauglich für eine Frequenz von 565 MHz.

3-Port Multimedia-Antennensteckdose CATV , DATA premium-line, Durchgangsdose mit 17 dB Anschlussdämpfung, rückkanaltauglich 5 65 MHz, neuer, noch flexiblerer Anschlussdeckel, verlängerte F-Buchsen

AXING BSD 963-17N - Premium-Line - TV-/Modem-/Radio-Antennendosenmechanismus - F (Buchse), IEC (Buchse), IEC (Stecker) - 1 TV-Dose, 1 Radio-Dose, 1 Datendose
