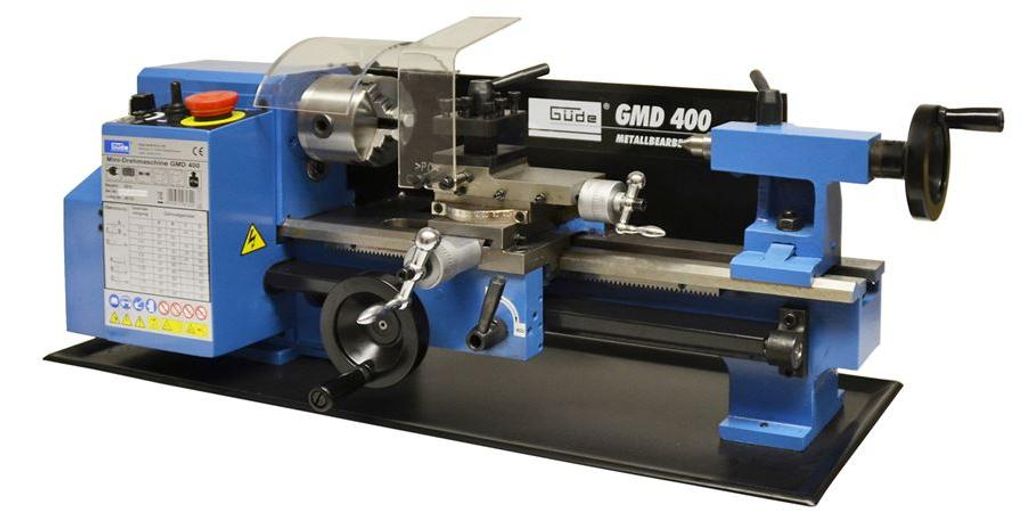

Guede GMD 400 Drechselbank, Netzbetrieb, 370 Watt

Kleinere Drehmaschine zum Außen- / Innendrehen von zylindrischen / konischen / stirnseitigen Flächen, Schneiden von M-Gewinden (9 Grad, 0,5 - 2,5 mm) u.ä., alle gängigen Werkstoffe (Baustahl, NE-Metalle, Kunststoffe und Holz), unter den Bedingungen kleinerer Werkstätten. Präzisionsgeschliffener Schlitten, automatischer Längsvorschub (Geschwindigkeitswahl über Wechselräder), Fischgrätenführung, stufenlose Geschwindigkeitsregelung, Rechts-/Linkslauf, elektrische Schaltung, Bewegung des Supports über Trapezgewindespindel. Schwenkbarer Quersupport mit Stahlbügel und Handrad, Schiebevorrichtung, Reitstock mit Handrad (MK 2 Pinole-Kegel). Getriebesatz, 3-Backen-Futter (Ø 80 mm), auswechselbare Backen, Zentrierdorn, 2 Schraubenschlüssel, Ölwanne.

Netzanschluss: 230 V
Frequenz: 50 Hz
Schutzart: IP 20
Schutzklasse: I
Motordrehzahl: 0 - 2500 ^min-1
Motorleistung (P1): 370 W
Spitzenhöhe: 90 mm
Spitzenabstand: 300 mm
Spindelbohrung: 20 mm
Maximaler Werkstückdurchmesser: 180 mm
Pinolenkonus: MK2
Spindelkonus: MK3
Spannzange: 15 mm
Spindeldrehzahl: 1. 0 - 1100 ^min-1 / 2. Stufe: 0 - 2500 ^min-1
Spannbackenbereich: 75 mm
Futterbackenbohrung: 15 mm
_{LWA-Schallleistungspegel}: 93 dB
Abmessungen (LxBxH): 700 x 285 x 310 mm
Netto-/Bruttogewicht: 35,1 kg/37,66 kg

Einsatzbereich:

Heimwerker

Gewicht in kg:

37

Leistung in Watt:

370

Antrieb:

Netz

Produkttyp:

Drechselbank

Güde Mini Drehmaschine Drehbank GMD 400



Die Güde Mini Drehmaschine GMD 400 ist eine präzise Metalldrehmaschine, die sich zum Drehen und Gewindeschneiden von Baustählen, NE-Metallen, Kunststoffen und Holz eignet. Sie verfügt über eine stufenlose Drehzahlregulierung, Rechts-/Linkslauf und automatische Vorschubeinrichtung für das Gewindeschneiden und automatisches Längsdrehen. Auch längere Werkstücke bis zu 300 mm Länge und einem Durchmesser von maximal 15 mm können bearbeitet werden. Die Drehmeißelaufnahme beträgt 8x8 mm. Zum Lieferumfang gehören 9 Wechselzahnräder, Gabelschlüssel, Sechskantschlüssel, Ölflasche, Zentrierspitze, Dreibackenfutter und Wechselbacken.

Produktmerkmale:

• 9 Wechselzahnränder
• Gabelschlüssel
• Sechskantschlüssel
• Ölflasche
• Zentrierspitze
• Dreibackenfutter
• Wechselbacken

Produktdaten:

• Anschluss / Frequenz: 230V50Hz
• Motorleistung: 370 W / P1/S3/50%
• Schutzklasse: I/IP20
• Max. Werkstücklänge: 300 mm
• Max. Werkstück-Ø über Brett: 180 mm
• Spitzenhöhe: 90 mm
• Max. bearbeitbarer Außen-Ø: 75 mm
• Max. Spindeldurchlass: 20 mm
• Backenfutterbohrung: 15 mm
• Arbeitsspindel/Reitstockspinole: MK 3/MK 2
• Drehzahl Stufe 1/2: 0-1100 min-1 / 0-2500 min-1
• Lärmwertangabe: LWA 93 dB
• Aufbaumaß L x B x H: 810 x 300 x 300 mm
• Gewicht Netto/Brutto: 35 kg/36,8 kg

• Anschluss / Frequenz: 230V50Hz
• Motorleistung: 370 W / P1/S3/50%
• Schutzklasse: I/IP20
• Max. Werkstücklänge: 300 mm
• Max. Werkstück-Ø über Brett: 180 mm
• Spitzenhöhe: 90 mm
• Max. bearbeitbarer Außen-Ø: 75 mm
• Max. Spindeldurchlass: 20 mm
• Backenfutterbohrung: 15 mm
• Arbeitsspindel/Reitstockspinole: MK 3/MK 2
• Drehzahl Stufe 1/2: 0-1100 min-1 / 0-2500 min-1
• Lärmwertangabe: LWA 93 dB
• Aufbaumaß L x B x H: 810 x 300 x 300 mm
• Gewicht Netto/Brutto: 35 kg/36,8 kg







Präzisions Drehmaschine zum Drehen und Gewindeschneiden von Baustählen, NE-Metallen, Kunststoff und Holz.

Mit stufenloser Drehzahlregulierung, Rechts-/Linkslauf und automatischer Vorschubeinrichtung zum Gewindeschneiden und der Möglichkeit zum automatischen Längsdrehen.

Es können auch noch längere Werkstücke als 300 mm bearbeitet werden, sofern der Durchmesser 15 mm nicht übersteigt.

Drehmeißelaufnahme 8x8 mm.



Stufenloser Drehzahlregulierung

Rechts-/Linkslauf

Automatischer Vorschubeinrichtung zum Gewindeschneider

Drehmeißelaufnahme 8x8 mm

9 Wechselzahnränder

Gabelschlüssel & Sechskantschlüssel

Ölflasche

Zentrierspitze

Dreibackenfutter & Wechselbacken (innen und aussengestuft)

Bedienungsanleitung

Wichtige Produktinformation

Netzspannung	230 V
Frequenz	50 Hz
Schutzklasse	I
Schutzart (IP)	20
Motorleistung (P1)	370 W
Motordrehzahl



Drehen

Spitzenhöhe	90 mm
Spitzenweite	300 mm
Spindelbohrung	20 mm
geeignet für max. Durchmesser des Werkstücks	180 mm
Reitstockaufnahme	2 MK
Spindelaufnahme Drehen	3 MK
Bohrfutterdrehzahl Stufe 1	0 - 1100 1/min
Bohrfutterdrehzahl Stufe 2	0 - 2500 1/min

Zubehör

Spannbereich Spannbacken	75 mm
Backenfutterbohrung	15 mm



Lärmwertangabe LWA	93 dB
Länge	700 mm
Breite	285 mm
Höhe	310 mm
Nettogewicht	35,1 kg
Bruttogewicht	37,66 kg





Güde Mini-Drehmaschine GMD 400

Beschreibung:

• Zum Drehen und Gewindeschneiden von Baustählen NE-Metallen
• Kunststoff oder Holz nachjustierbare Schwalbenschwanzführung
• Antriebsübersetzung mittels Stufenriemenscheiben sowie Wechselzahnräder (Vorschubspindel)
• Rechts-/Linkslauf
• Elektrische Umschaltung
• Automatische Vorschubeinrichtung
• Stufenlose Drehzahlregulierung

Lieferumfang:

• 9 Wechselzahnräder
• Gabelschlüssel
• Sechskantschlüssel
• Ölflasche
• Zentrierspitze
• Dreibackenfutter
• Wechselbacken
• Backenfutterschlüssel

Technische Daten:

• Motorleistung: 370 Watt
• Motoranschluss: 230 Volt 50 Hz
• Max. Werkstücklänge: 300 mm
• Max. Werkstückhöhe: 180 mm
• Spindelbohrung durchschnitt: 20 mm
• Backenfutterbohrung durchschnitt: 16 mm
• Spitzenhöhe: 90 mm
• Motorspindel: MK3
• Reitstockspindel: MK2
• Maße LxBxH: 700x285x310 mm
• Gewicht: 38 kg

Drehen:

• Spitzenhöhe: 90 mm
• Spitzenweite: 300 mm
• Spindelbohrung: 20 mm
• geeignet für max. Ø des Werkstücks: 180 mm
• Reitstockaufnahme: 2 MK
• Spindelaufnahme Drehen: 3 MK
• Bohrfutterdrehzahl Stufe 1: 0 - 1100 1/min
• Bohrfutterdrehzahl Stufe 2: 0 - 2500 1/min

Beschreibung:

-	Stufenloser Drehzahlregulierung
-	Rechts-/Linkslauf
-	Automatischer Vorschubeinrichtung zum
Gewindeschneiden
-	Drehmeißelaufnahme 8x8 mm.
-	9 Wechselzahnränder
-	Gabelschlüssel & Sechskantschlüssel
-	Ölflasche
-	Zentrierspitze
-	Dreibackenfutter & Wechselbacken
(innen und ausengestuft)



Technische Daten:

Netzspannung:		230 V
Frequenz:		50 Hz
Schutzklasse:		I
Schutzart (IP):		20
Motorleistung (P1):		370 W
Motordrehzahl:		0 - 2500 1/min
Drehen
Spitzenhöhe:		90 mm
Spitzenweite:		300 mm
Spindelbohrung:		20 mm
geeignet für max. Durchmesser des Werkstücks:		180 mm
Reitstockaufnahme:		2 MK
Spindelaufnahme Drehen:		3 MK
Bohrfutterdrehzahl Stufe 1:		0 - 1100 1/min
Bohrfutterdrehzahl Stufe 2:		0 - 2500 1/min
Zubehör
Spannbereich Spannbacken:		75 mm
Backenfutterbohrung:		15 mm
Lärmwertangabe LWA:		93 dB
Länge:		700 mm
Breite:		285 mm
Höhe:		310 mm
Nettogewicht:		35,1 kg
Bruttogewicht:		37,66 kg



Mini-Drehmaschine GMD 400 zum Drehen und Gewindeschneiden von Baustählen, NE-Metallen, Kunststoff oder Holz nachjustierbare Schwalbenschwanzführung Antriebsübersetzung mittels Stufenriemenscheiben sowie Wechselzahnräder (Vorschubspindel) Rechts-/Linkslauf elektrische Umschaltung automatische Vorschubeinrichtung stufenlose Drehzahlregulierung Lieferumfang: 9 Wechselzahnräder Gabelschlüssel Sechskantschlüssel Ölflasche Zentrierspitze Dreibackenfutter Wechselbacken Backenfutterschlüssel Technische Daten: Motorleistung: 370 Watt Motoranschluss: 230 Volt 50 Hz max. Werkstücklänge: 300 mm max. Werkstückhöhe: 180 mm Spindelbohrung durchschnitt: 20 mm Backenfutterbohrung durchschnitt: 15 mm Spitzenhöhe: 90 mm Motorspindel: MK3 Reitstockspindel: MK2 Gewicht: 35 kg
