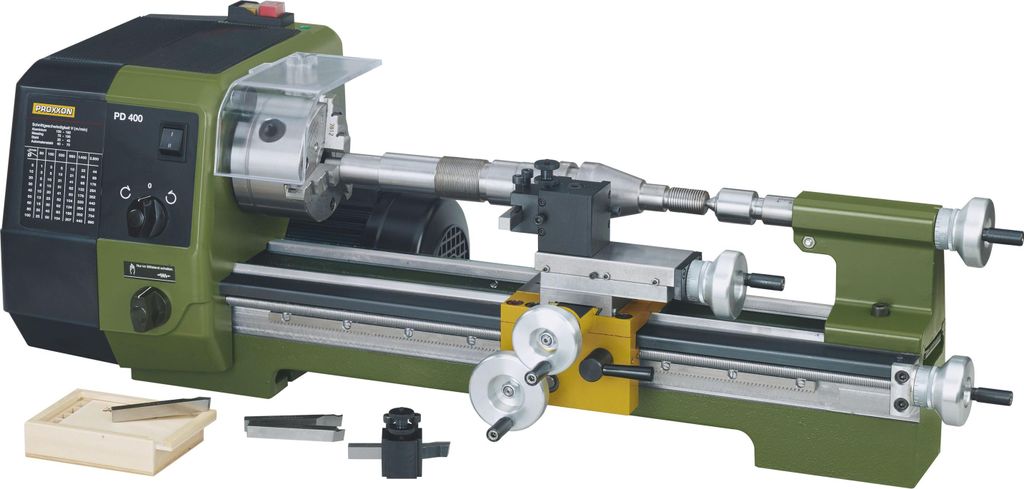

Proxxon PD 400, 40 cm, 90 cm, 30 cm

Das Herzstück eines Systems, vielseitig und ausbaufähig. In dieser Größenklasse gibt es weltweit wohl nichts Vergleichbares!
Zum Plan-, Längs-, Kegel- und Ausdrehen, Schneiden von Außen- und Innengewinden, Nuten etc. Zum Bearbeiten von Stahl, NE-Metall (Alu, Messing, etc.). Schwingungsfreies Arbeiten auch bei höchster Belastung. Reichhaltiges und sinnvolles Zubehör ist . Am Bett vorhanden ist bereits eine gefräste Passfläche für die Fräseinrichtung PF 400 (mit Gewindebohrungen).

Technische Daten:
Spitzenweite 400 mm, Spitzenhöhe 85 mm. Maximaler Werkstückdurchmesser über Support 116 mm. Quer verripptes Maschinenbett aus hochwertigem Grauguss mit geschliffener, "breitbeiniger" Prismenführung (besonders wichtig für Fräsarbeiten). Überdimensionale Hauptspindel mit 2 nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig. Spindeldurchlass 20,5 mm. Rundlaufgenauigkeit ohne Futter 5/1000 mm.
Präzises 3-Backen-Drehfutter mit Ø 100 mm. 6 Spindeldrehzahlen durch Umschalten/Umlegen des Riemens: Stufe 1: 80 / 330 / 1.400 U/min; Stufe 2: 160/ 660/ 2.800 U/min. Motor mit 550 Watt Abgabeleistung. Handliche Stellräder (2-teilig) mit justierbarer 0-Position. Für Querschlitten und Oberschlitten: 1 Teilstrich = 0,025 mm. 1 U = 1,0 mm. Für Reitstock und Leitspindel: 1 Teilstrich = 0,05 mm. 1 U = 1,5 mm. Zuschaltbarer, automatischer Vorschub (wahlweise 0,07 oder 0,14 mm/U).
Integrierte Gewindeschneideinrichtung für Links- und Rechtsgewinde mit Wechselrädern für 19 verschiedene Steigungen (metrisch): 0.2 - 0.25 - 0.3 - 0.35 - 0.4 - 0.45 - 0.5 - 0.6 - 0.7 - 0.75 - 0.8 - 0.9 - 1.0 - 1.25 - 1.50 - 1.75 - 2.0 - 2.5 - 3.0 mm. Auch für Zollgewinde von 10 - 48 Gang. Inkl. mitlaufender Körnerspitze mit MK 2 und 10 mm-Zahnkranzbohrfutter (MK 2, Passung B 12). Leitspindel mit Trapezgewinde 12 x 1,5. Verstellweg Querschlitten: 85 mm. Verstellweg Oberschlitten: 52 mm, schwenkbar zum Kegeldrehen. Gradeinteilung bis 45°. Reitstockpinole mit Aufnahme MK 2. Ausfahrbar bis 40 mm. Ø 24 mm. Mit Skala.
Größe des Gerätes: ca. 900 x 400 x 300 mm (L x T x H). Gewicht ca. 45 kg. Für Drehstähle 10 x 10 mm.
Zur Grundausrüstung gehört ein Mehrfach-Stahlhalter mit 2 Einsätzen.

Eigenschaften:

• Die Präzisionsdrehmaschine PD 400 von PROXXON
• Das Herzstück eines Systems, vielseitig und ausbaufähig
• Nach DIN 8606. Zum Bearbeiten von Stahl, Messing, Aluminium und Kunststoff
• Zum Plandrehen, Längsdrehen, Kegeldrehen und Gewindeschneiden
• Mit reichhaltigem Systemzubehör können Sie auch Bohren, Fräsen und Nuten
• Maschinenbett: Aus hochwertigem Maschinenguss, quer verrippt mit breitbeiniger, geschliffener Prismenführung
• Für schwingungsfreies Arbeiten auch bei hoher Belastung
• Rückseitig mit Flansch und Gewindebohrungen zum Befestigen der Bohr- und Fräseinrichtung PF 230
• Abgedeckte Leitspindel. Spindelstock: Aus Alu-Druckguss
• Überdimensionale Hauptspindel mit zwei nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig
• Spindeldurchlass 20,5 mm
• Rundlaufgenauigkeit ohne Futter 1/100 mm
• Drehschalter für die Zuschaltung des automatischen Vorschubs (wahlweise 0,07 und 0,14 mm/U)
• Leit- und Zugspindel mit Trapezgewinde (12 x 1,5 mm)
• Reitstock: Aus Alu-Druckguss
• Pinole Ø 24 mm, ausfahrbar bis 40 mm
• Mit mm-Skala
• Dazu mitlaufende Körnerspitze MK 2 und 10 mm-Zahnkranzbohrfutter (B 12 - Aufnahme/MK 2)
• Support: Bettschlitten aus Zink-Druckguss
• Querschlitten (Verstellweg 85 mm) und Oberschlitten (Verstellweg 52 mm) aus Stahl
• Oberschlitten zum Kegeldrehen schwenkbar (Gradeinteilung bis 45° vorhanden)
• Mit Mehrfachstahlhalter und zwei Stahlhalter-Elementen für schnellen Wechsel und problemlose Höhenjustierung
• Für Drehstähle 10 x 10 mm
• Antrieb: Kräftiger Kondensator-Motor für zwei Geschwindigkeiten und zusätzliches Drei-Stufen-Riemengetriebe
• Spindeldrehzahlen bei Stufe 1: 80 - 330 - 1.400/min. Bei Stufe 2: 160 - 660 und 2.800/min. Drehfutter: Hochwertiges Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Motor-Aufnahmeleistung: 870 W
  • Abgabeleistung: 550 W
  • Spitzenweite: 400 mm
  • Max. Werkstückdurchmesser über Support: 116 mm
  • Spitzenhöhe: 85 mm
  • Motordrehzahlen: 1400 / 2800/min
  • Material: Maschinenbett aus Grauguss
  • Gewicht: ca. 45 kg


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.


  slieferung: Dieser Artikel wird per versendet. Die wird sich nachdem wir den Artikel versendet haben, mit Ihnen telefonisch in Verbindung setzen und einen Termin abstimmen. Hierzu ist es zwingend erforderlich, dass Sie uns eine mitteilen, unter der Sie tagsüber erreichbar sind.




Breite:

40 cm

Tiefe:

90 cm

Höhe:

30 cm

Gewicht:

45 kg
