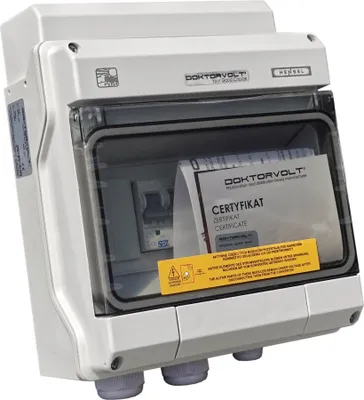

Doktorvolt Solar Anschlusskasten Photovoltaik AC SIEMENS 1P C20A 25A 300mA Überspannungsschutz T1 T2 0720

Doktorvolt Solarkombibox mit Schutzgeräten – höchste Qualität und Schutz für Ihre Photovoltaikanlage!

Die Verteilung ist mit einem Fehlerstromschutzschalter 25A 2P 300mA Typ AC sowie einem Leitungsschutzschalter C20A 1P 10kA ausgestattet.

Zum AC-Überspannungsschutz wurden zwei AC-Überspannungsableiter 1P 20-50kA der Marke Doktorvolt eingesetzt. Diese hochwertigen Überspannungsableiter zeichnen sich durch eine hervorragende Leistung sowie die Schutzklasse T1 T2 aus und schützen Ihre Geräte wirksam vor gefährlichen Überspannungen.

Die Photovoltaik-Verteilung wurde mit Blick auf Langlebigkeit und Zuverlässigkeit entwickelt. Sie verfügt über die Schutzart IP65 und ist dadurch dicht und wassergeschützt.

Unsere Kunden vertrauen uns in Bezug auf Qualität, und wir sind stolz darauf, ihre Erwartungen immer wieder zu übertreffen.

Gehäuse:

• Anzahl der Module: 8

• Anzahl der Reihen: 1

• Montage: Aufputz

• Schutzart der Verteilung: IP65

• Bemessungsspannung des Gehäuses: 1000V

• Abmessungen des Gehäuses: 215 x 210 x 100 mm

• Abmessungen des Gehäuses mit PG-Verschraubungen: 215 x 245 x 100 mm

• Material des Gehäuses: Technopolymer

• Material der Tür: Polycarbonat

• Farbe des Gehäuses: grau RAL 7035

• Material der Schrauben: Edelstahl

• Material der Dichtung: EPDM-Gummi

• PG-Kabelverschraubungen: 2x PG-21,1x PG-11

Fehlerstrom- und Leitungsschutzschalter:

• Fehlerstromschutzschalter: RCCB 25A 2P 300mA Typ AC

• Leitungsschutzschalter: SIEMENS C20A 1P 10kA

Schutz auf der AC-Seite:

• AC-Überspannungsableiter: 2x Doktorvolt 1P 20-50kA AC T1/T2

• Maximale Betriebsspannung Uc: 320V AC

• Schutzklasse: T1 T2

• Nennableitstoßstrom In: 20 kA

• Maximaler Ableitstoßstrom Imax : 50 kA

• Schutzpegel: Up ≤ 1,8 kV

Verdrahtung:

• Verwendete Verdrahtung: Schaltlitze H07V-K 6mm2 schwarz, Schaltlitze H07V-K 6mm2 blau, Schaltlitze H07V-K 16mm2 gelb-grün

Allgemeine Informationen:

• Hersteller: Doktorvolt
