Mit dem Finger nach Hause. Mit dem Bildschirm zur Haustür.
Öffnen Sie den angeschlossenen Türöffner mit einem eingerichteten Fingerabdruck oder einem berechtigten RFID-Transponder. Wenn Besuch kommt, sehen Sie das Kamerabild auf dem Touchmonitor, sprechen miteinander und entscheiden, ob Sie öffnen möchten. Mit Netzwerkanschluss, Internet und eingerichteter App nehmen Sie Besuch auch unterwegs an.
Diese Ausführung

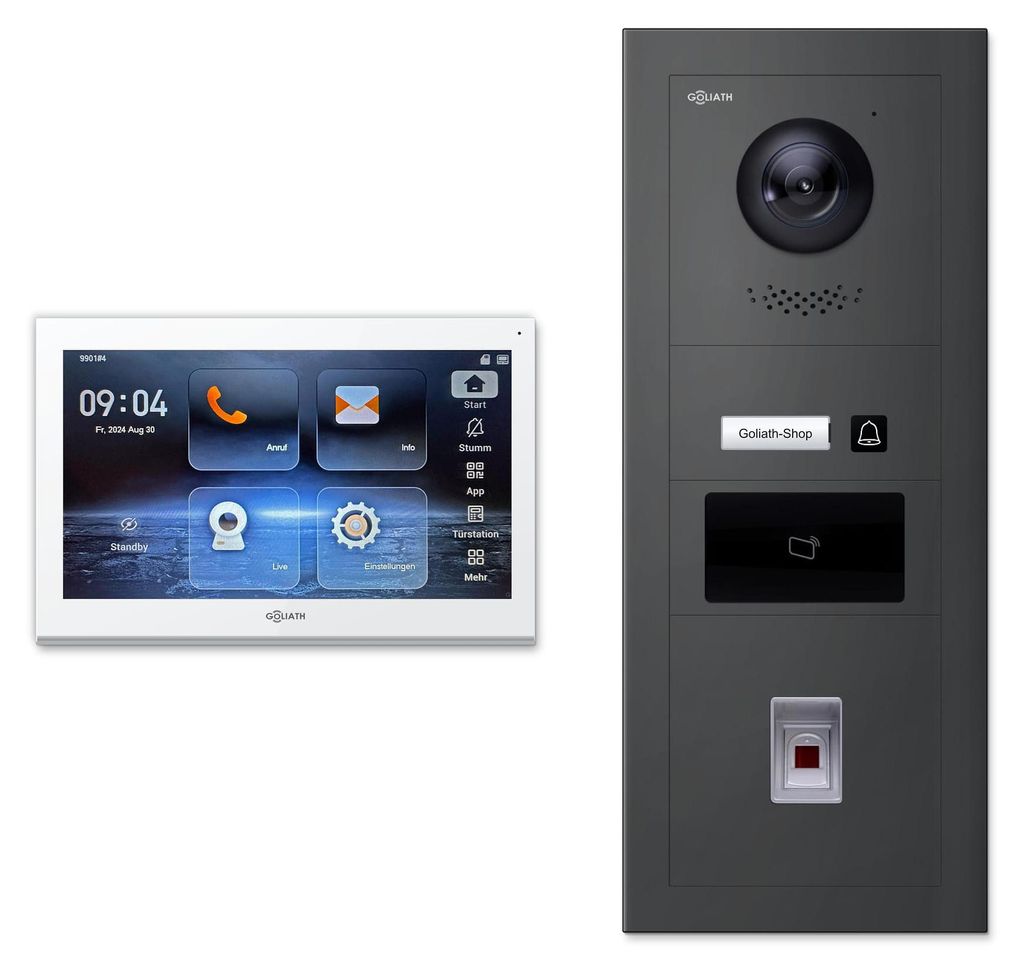

1× 10 Zoll Weiß; 1 Außenstation in Anthrazit; Unterputzdose.
Ihre Vorteile und Set-Ausstattung
- 1 Außenstation in Anthrazit.
- Monitoranzahl nach Auswahl: 1. Touchscreen: 10 Zoll; Farbe und Montage entsprechend Ihrer Auswahl im Angebot.
- 2-Megapixel-Full-HD-Kamera mit Infrarot-Nachtsicht.
- Freisprechen über Mikrofon und Lautsprecher; Bedienung des angeschlossenen Türöffners am Monitor.
- LAN / PoE: Daten und Versorgung der Stationen über RJ45-Netzwerkkabel zum PoE-Switch.
- Eloxierte Aluminiumfrontplatte und beleuchtete Namensschilder.
Kamera und Außenstation – technische Daten
- Kamera: 2-Megapixel-CMOS-Sensor, Full-HD.
- Infrarot-Nachtsicht für den Eingangsbereich.
- Mikrofon und Lautsprecher für die Freisprechfunktion integriert.
- Blickwinkel: 180° diagonal, 160° horizontal und 82° vertikal.
- Schutzart der Außenstation: IP65; Stoßfestigkeit: IK07.
- Frontplatte aus eloxiertem Aluminium; beleuchtete Namensschilder.
- Integrierter Sabotageschutz der Außenstation.
- 1 Klingeltaste für eine Wohneinheit.
- Horizontale oder vertikale Montage mit passendem Rahmen und Gehäuse.
- Briefkasteneinbau mit einer zur Außenstation passenden Einbaulösung möglich.
Enthaltene Zutritts- und Anzeigemodule
- Fingerprint-Modul: Türöffnung per eingerichtetem Fingerabdruck. Berechtigten Personen Fingerabdrücke zuordnen, verwalten und bei Bedarf löschen.
- RFID-Modul: kontaktlose Türöffnung mit einem kompatiblen Transponder; 1 Transponder im Set, einer je Klingeltaste.
Die Module werden passend zur Außenstation eingerichtet. Weitere Zutrittsmodule sind optional und benötigen einen passenden Rahmen.
Lieferumfang
- 1 Außenstation für 1 Wohneinheit mit den oben genannten Modulen und passendem Rahmen.
- Passende Montagedose entsprechend der gewählten Aufputz- oder Unterputzausführung.
- 1× Innenmonitor: 10 Zoll Weiß.
- PoE-Switch mit Netzteil.
- 1 RFID-Transponder – einer je Klingeltaste bei RFID-Ausstattung.
Kabel, elektrischen Türöffner und dessen passende Spannungsversorgung für Ihre Installation gesondert einplanen. Zusätzlich abgebildete Ausstattungsoptionen und Erweiterungen gehören nur dann zum Set, wenn sie für die gewählte Variante ausdrücklich angegeben sind.
Innenmonitor – Display, Funktionen und Anschlüsse
- Touchscreen: 10 Zoll entsprechend Ihrer Auswahl.
- Freisprechen über integriertes Mikrofon und Lautsprecher; angeschlossenen Türöffner am Monitor bedienen.
- Displayauflösung: 1024 × 600 Pixel.
- Anschluss für eine Wohnungsklingel.
- Anschluss für einen geeigneten aktiven externen Gong.
- Klingelton je Türstation wählbar.
- Passwortgeschütztes Menü.
- Alarmanschlüsse gemäß Anleitung des gewählten Monitors.
- Kompatible IP-Kameras und Netzwerk-Videorekorder (NVR) nach Modell und Konfiguration einbindbar.
Speicher und Aufnahmen
Der 10-Zoll-Monitor besitzt 8 GB internen Speicher. Aufnahmefunktionen und Anschlüsse richten sich nach der Anleitung des gewählten Monitormodells.
Bild-, Audio- und Videoaufnahmen sowie Besuchernachrichten sind abhängig von Modell und Einrichtung. Verwenden Sie die Anleitung des tatsächlich gewählten Innenmonitors.
App – Besucher sehen, sprechen und Tür öffnen
- Live-Bild der Außenstation auf dem Smartphone ansehen.
- Mit Besuchern sprechen und den angeschlossenen Türöffner bedienen.
- Einrichtung per QR-Code gemäß Anleitung.
- e App ohne Abonnement; Kosten Ihres Internet- oder Mobilfunktarifs bleiben davon unberührt.
- Ein zweiter Türöffner lässt sich mit passender Erweiterung und Einrichtung ansteuern.
Für den Fernzugriff den PoE-Switch mit Router und Internet verbinden. Auch das Smartphone benötigt Internet.
Betrieb ohne Internet
Die lokale Türkommunikation mit Klingelruf, Videogespräch und Bedienung des angeschlossenen Türöffners funktioniert im eingerichteten System ohne Internetzugang. Für App-Fernzugriff ist eine Internetverbindung erforderlich.
Webinterface – Einstellungen am Computer
Über das Webinterface der Außenstation richten Sie die Anlage im lokalen Netzwerk ein. Computer und Anlage müssen im passenden Netzwerk erreichbar sein.
- Passwortgeschützter Zugang zur Einrichtung.
- Netzwerk sowie Bild und Ton einstellen.
- Klingelruf und Monitorzuordnung konfigurieren.
- Öffnungsdauer des angeschlossenen Türöffners einstellen.
- Benutzer und Zugangsrechte verwalten.
- Installierte Module und Ereignisse verwalten.
- System- und Ereignisprotokolle zur Verwaltung nutzen.
Verfügbare Menüs richten sich nach Gerät und Firmware. Das lokale Webinterface und der App-Fernzugriff sind getrennte Zugangswege.
Montage und Anschluss
Das Set wird vorkonfiguriert geliefert. Nach fachgerechtem Anschluss können Sie Klingelruf und Videogespräch nutzen; die App wird gemäß Anleitung eingerichtet. Empfohlene Montagehöhe: 145–165 cm bis zur Kameralinse. Prüfen Sie vor dem Wandausschnitt Kamerabild und Maße der gewählten Montagedose.
Planen Sie für jeden Innenmonitor und jede Außenstation ein eigenes RJ45-Netzwerkkabel zum PoE-Switch. Der Switch wird über das zugehörige Netzteil versorgt.
Der potenzialfreie Türöffnerkontakt NO / COM schaltet, liefert aber keine Versorgungsspannung. Zwischen Außenstation und Türöffner ist die passende zweiadrige Leitung erforderlich. Der Türöffner benötigt eine eigene, geeignete Versorgung; Spannung und Stromart (AC/DC) nach Herstellerangaben prüfen. Ein zweiter Türöffner an derselben Außenstation erfordert die passende Erweiterung und Einrichtung, beispielsweise AV-VTZ16; diese ist nicht automatisch enthalten.
Installation gemäß den Anleitungen der gelieferten Komponenten; Arbeiten an der Netzversorgung durch eine Elektrofachkraft ausführen lassen.
Häufige Fragen
Funktioniert die Anlage ohne Internet? Ja. Klingelruf, Videogespräch und Bedienung des angeschlossenen Türöffners funktionieren lokal im eingerichteten System. Für den App-Fernzugriff brauchen Anlage und Smartphone Internet.
Ist dies eine Funk-Türklingel? Die Stationen sind kabelgebunden. Der Netzwerkanschluss ermöglicht App und Einrichtung.
Passt dieses Set zu Ihrem Zuhause?
Prüfen Sie Montageplatz, Kabelwege und Türöffner. Wählen Sie Monitoranzahl, Monitorfarbe und Montageart passend zu Ihrem Haus und zur Ausstattung im Angebot.
