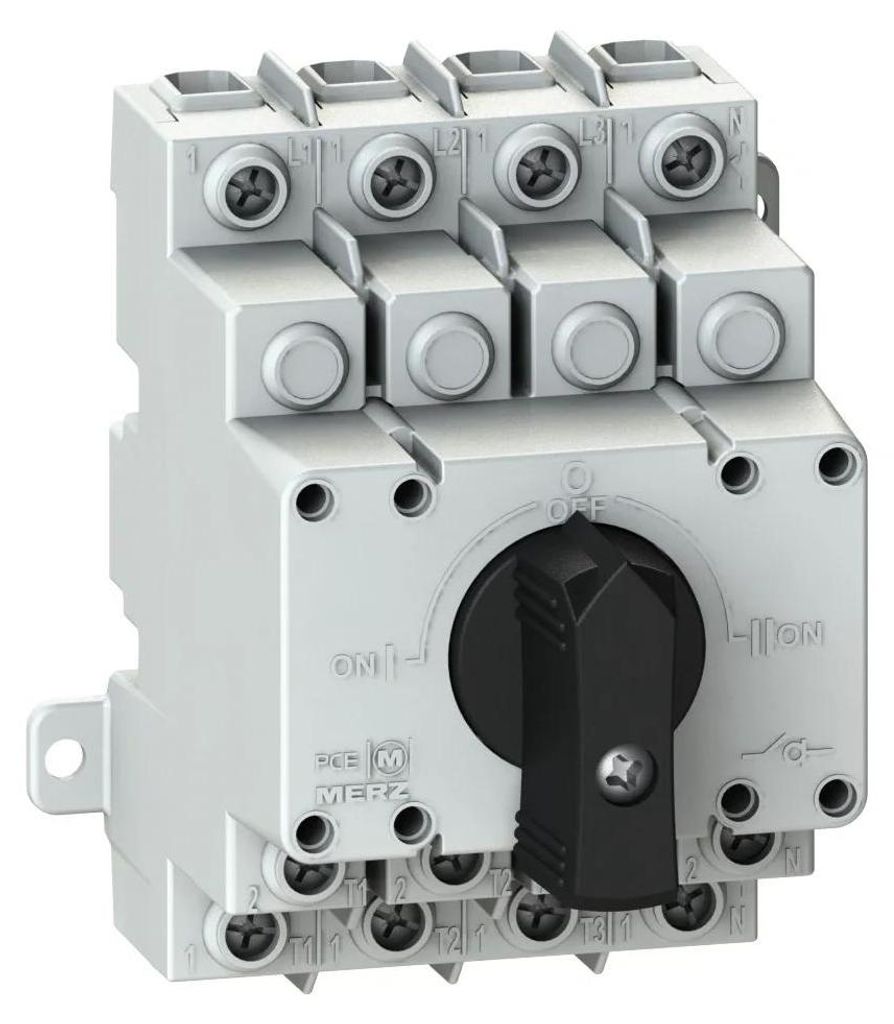

PC ELECTRIC Netzumschalter, MLU1, 63A, 4-polig, I-0-II, 400V, 4TE, DIN-Schiene, 1 Stk.

Der MERZ Netzumschalter MLU1 dient zur manuellen Umschaltung einer elektrischen Last zwischen zwei unterschiedlichen Spannungsquellen, beispielsweise dem öffentlichen Stromnetz und einer Notstromversorgung. Drei mechanisch gegeneinander verriegelte Schaltstellungen I-0-II ermöglichen die sichere Auswahl der gewünschten Einspeisung und eine vollständige Trennung in der Mittelstellung. Die vierpolige Ausführung schaltet drei Außenleiter und den tralleiter. Der vor- und nacheilende tralleiterkontakt unterstützt eine sichere Umschaltung zwischen den Spannungsquellen. Lastseitig integrierte Brücken reduzieren den Verdrahtungsaufwand bei der Installation. Durch die kompakte Breite von 4TE eignet sich der Umschalter besonders für den platzsparenden Einbau in Elektroverteilern.

Vorteile

• • Manuelle Umschaltung zwischen Netz- und Notstromversorgung
  • Drei mechanisch verriegelte Schaltstellungen I-0-II
  • Vierpolige Ausführung inklusive tralleiter
  • Vor- und nacheilender tralleiterkontakt
  • Integrierte lastseitige Brücken
  • Kompakte Baubreite von 4TE
  • Montage auf DIN-Schiene oder Montageplatte
• Für Verteiler-, Ersatzstrom- und Notstromanlagen geeignet

Technische Daten

• • Produktart: Netzumschalter
  • Serie: MLU1
  • Type: MLU1-063-4V-9121
  • Alternative Type: MLU1-063-4V-9121M
  • MERZ-Katalognummer: MZ44703
  • Herstellerartikelnummer PCE: 44703
  • Schalterkategorie: Kompaktumschalter
  • Verwendung: Netzumschalter
  • Schaltfunktion: Netz-0-Not
  • Schaltstellungen: I-0-II
  • Anzahl Schaltstellungen: 3
  • Mechanische Verriegelung der Schaltstellungen: Ja
  • Anzahl der Schalter: 1
  • Anzahl Schaltkontakte: 8
  • Polzahl: 4
  • tralleiterkontakt: vor- und nacheilend
  • Schaltwinkel: 90°
  • Bemessungsdauerstrom Iu/Ith: 63A
  • Bemessungsbetriebsspannung Ue: 400V AC
  • Maximale Bemessungsbetriebsspannung bei AC: 400V
  • Frequenz: 50–60Hz
  • Gebrauchskategorie: AC-32A
  • Bedingter Bemessungskurzschlussstrom Iq: 10kA
  • Bemessungskurzzeitstromfestigkeit Icw: 6kA
  • Bemessungsstoßspannungsfestigkeit Uimp: 6kV
  • Maximale Vorsicherung: 63A gG
  • Mechanische Lebensdauer: 6.000 Schaltspiele
  • Norm: DIN EN 60947-6-1
  • Gerätebauart: Einbaugerät, Festeinbautechnik
  • Einbauart: Bodeneinbau
  • Montageart: Montageplatte oder DIN-Schiene
  • Geeignet für Bodenmontage: Ja
  • Geeignet für Verteilereinbau: Ja
  • Geeignet für Frontbefestigung 4-Loch: Nein
  • Geeignet für zentrale Frontbefestigung: Nein
  • Geeignet für Zwischenbau: Nein
  • Ausführung als Hauptschalter: Nein
  • Ausführung als Wartungs-/Reparaturschalter: Nein
  • Ausführung als Sicherheitsschalter: Nein
  • Ausführung als NOT-AUS-Einrichtung: Nein
  • Ausführung als Wendeschalter: Ja
  • Betätigungselement: Knebel
  • Farbe Betätigungselement: Schwarz
  • Gehäusematerial: Kunststoff
  • Gehäusefarbe: Grau
  • Verriegelbar: Nein
  • Anschlussart Hauptstromkreis: Rahmenklemme
  • Anschlussquerschnitt starr/mehrdrähtig: 2,5–25mm²
  • Anschlussquerschnitt feindrähtig mit Aderendhülse: 2,5–16mm²
  • Anzugsdrehmoment Anschlussklemmen: 1,2–1,6Nm
  • Vormontierte Verkabelung: Nein
  • Schutzart frontseitig: IP20
  • Schutzart NEMA: 1
  • Breite in Teilungseinheiten: 4TE
• Umgebungstemperatur: -5 bis +40°C

Lieferumfang: 1 Stück
