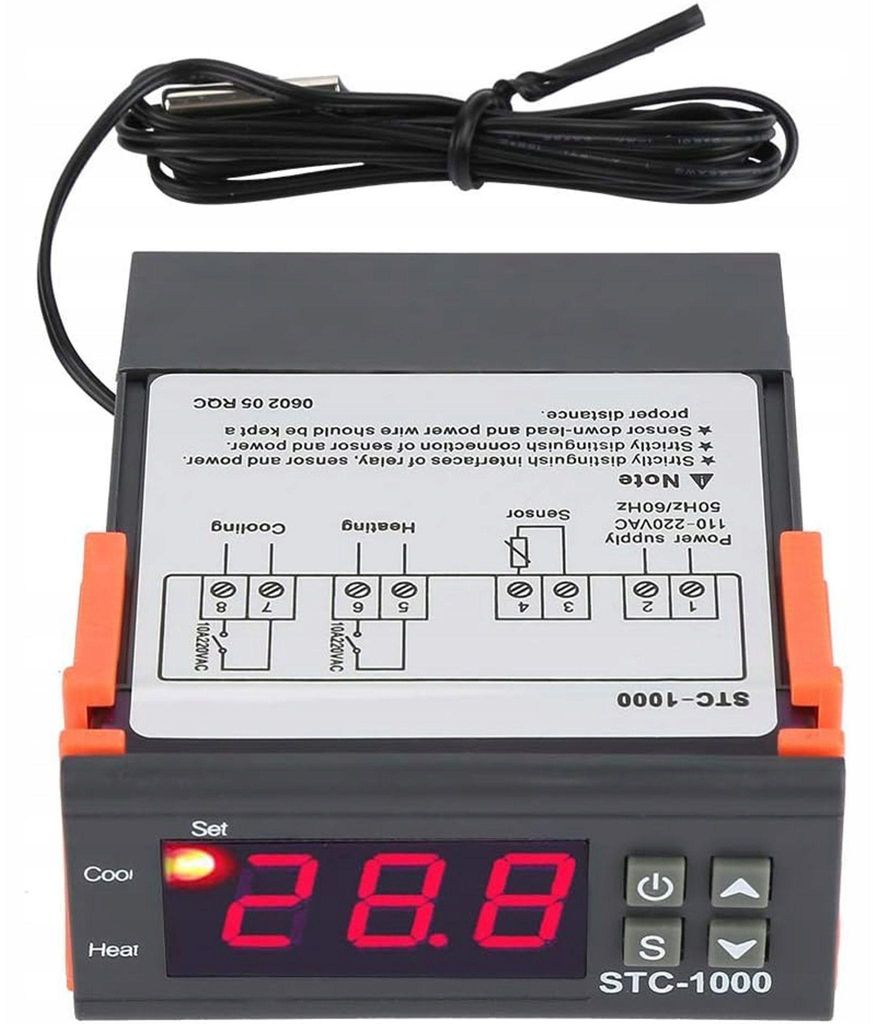

Rosfix STC-1000 – Temperaturregler mit LED-Anzeige | 230V AC, -50°C bis 110°C, wasserdichter NTC-Sensor, 1m Kabel | Kühl- und Heizsysteme

Thermostat-Temperaturregler STC-1000 230 V mit Fühler

Der universelle Temperaturregler STC-1000 wird in Zentralheizungspumpen, Umwälzpumpen, Ventilatoren, Kühlschränken, Öfen, Schwimmbädern, Räucherkammern und vielen anderen Geräten eingesetzt. Er verfügt über ein übersichtliches LED-Display und einen wasserdichten Fühler mit ca. 1 m langem Kabel.

Temperaturregelung:Präzise Temperatureinstellung im Bereich von -50 °C bis 110 °C.

Temperaturkalibrierung:Ermöglicht die präzise Anpassung der Messwerte an die tatsächlichen Werte.

Moduswechsel:Schneller Wechsel zwischen Kühl- und Heizmodus.

Externer Thermostat:Die wasserdichte Sonde mit 1 m langem Kabel ermöglicht die Überwachung der Temperatur unter verschiedenen Bedingungen.

LED-Anzeige:Große und übersichtliche LED-Anzeige zum einfachen Ablesen der aktuellen Einstellungen und Parameter.

Keine zusätzliche Stromversorgung:Keine zusätzliche Stromversorgung erforderlich.

Spezifikationen:

Stromversorgung: 230 V AC

Maximaler Laststrom des Heizrelais: 2300 W

Maximaler Laststrom des Kühlrelais: 2300 W

Stromaufnahme: +/- 3 W

Zulässige Luftfeuchtigkeit: 20 % – 85 %

Temperaturmessung: -50 °C bis 110 °C

Temperaturregelbereich: -50 °C bis 110 °C

Messgenauigkeit: 0,1 °C ± 2 %

Temperaturregelgenauigkeit: 0,1 °C

Hysterese-Änderungsbereich: 0,3 °C bis 10 °C

Temperatursensor-Kalibrierungsbereich: -10 °C bis 10 °C

Relaisverzögerungszeit: 0 bis 10 Minuten (Verzögerung nur am Kühlrelais möglich)

Relaisverzögerungszeit-Regelgenauigkeit: 1 Minute

Aktualisierungsrate: 0,5 s

Fühlertyp: NTC10k (wasserdicht) Gehäuse)

Sensorlänge mit Kabel: 1 Meter

Sensordurchmesser: 4 mm

Sensorlänge mit Metallspitze: 20 mm

Anzeigetyp: LED, 3-stellig

Anzeigefarbe: Rot

Kabelanschluss: Klemme Block

Gehäusematerial: Kunststoff

Abmessungen der Frontplatte: 34 mm (Höhe) x 75 mm (Breite)

Abmessungen der Rückplatte: 70 mm (Breite) x 82 mm (Tiefe ohne Frontplatte) x 86 mm (Tiefe mit Frontplatte) (Front)

Bedienungsanleitung:

Prüfung Parameter:

• Drücken Sie während des Betriebs die Taste einmal, um die eingestellte Temperatur anzuzeigen.
• Durch Drücken der Taste wird die eingestellte Hysterese angezeigt.

Parameter einstellen:

• Halten Sie während des Betriebs die Taste „S“ 3 Sekunden lang gedrückt, um in den Temperatur-Einstellmodus zu gelangen („F1“ erscheint im Display und die SET-LED leuchtet).
• Mit den Pfeiltasten gelangen Sie zum nächsten Einstellpunkt.
• Um den Einstellwert zu ändern, wählen Sie den gewünschten Eintrag aus, halten Sie die Taste „S“ gedrückt und ändern Sie den Wert mit der Taste oder .
• Nachdem Sie den Wert eingestellt haben, lassen Sie die Taste „S“ los und drücken Sie einmal die Ein-/Aus-Taste, um die Einstellungen zu speichern und zur aktuellen Temperaturanzeige zurückzukehren.
• Wenn 10 Sekunden lang keine Bedienung erfolgt, kehrt das Gerät automatisch in den Normalbetrieb zurück.

Werkseinstellungen wiederherstellen:

• Nach Auftreten eines Fehlers (Anzeige „Er“) können Sie durch Drücken einer beliebigen Taste die Standardeinstellungen wiederherstellen und den Normalbetrieb wieder aufnehmen.
