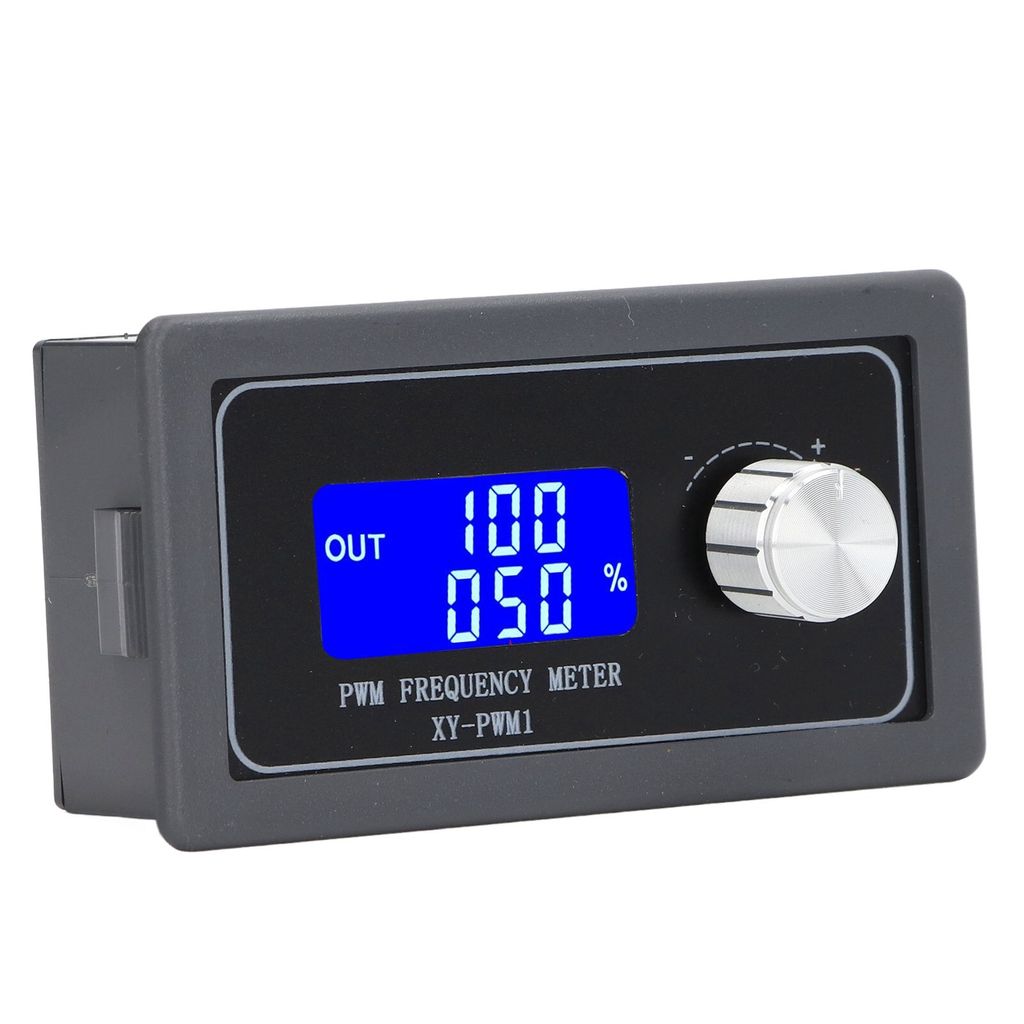

Frequenzgenerator mit PWM-Rechtecksignalimpuls, LCD-Anzeige, einstellbar für Motoransteuerung

Merkmale:

1. Optimale Steuerung: Dieses Gerät erzeugt Rechteckimpulse und ermöglicht so die einfache Steuerung von Geräten.

2. Betriebsmodi: Es verfügt über einen Normal- und einen Feinmodus mit jeweils unterschiedlichen Frequenzen.

3. Übersichtliches Display: Das LCD-Display sorgt für klare Datenanzeige und erleichtert die Bedienung und Einstellung.

4. Vielseitige Anwendung: Das Gerät eignet sich für zahlreiche Anwendungen in Experimenten, Motorsteuerung, MCUs, PWM-Controllern usw.

5. Einfache Bedienung: Mit Sperrfunktion, automatischer Datenspeicherung nach der Einstellung und vielen weiteren Funktionen.

Spezifikationen:

Produkttyp: Frequenzgenerator

Material: Leiterplatte + ABS + LCD

Anwendung: Rechtecksignalgenerator

Modell: XY-PWM1

Betriebsspannung: DC 3,3 V–30 V

Frequenzbereich: Normalmodus: 1 Hz–150 kHz; Feinmodus: 1 Hz–15 kHz

Frequenzgenauigkeit: 2 % in jedem Bereich Signalbelastbarkeit: Der Ausgangsstrom beträgt ca. 5–30 mA.

Ausgangsamplitude: Die PWM-Amplitude entspricht dem Wert der Eingangsspannung.

Betriebstemperatur: -20 °C bis +70 °C

Frequenzbereich (Normalbetrieb): 1 Hz–150 kHz

Tastverhältnis (Normalbetrieb): 0–100 %

Tastverhältnis (Schrittmotor, Normalbetrieb): 1 %

Frequenzbereich (Feinmodus): 1 Hz–15 kHz

Tastverhältnis (Feinmodus): 0–100 %

Tastverhältnis (Schrittmotor, Feinmodus): 0,1 %

Anwendung:

1. Als Rechtecksignalgenerator für experimentelle Entwicklungen;

2. Als motorbetriebener Rechtecksignalgenerator;

3. Als einstellbarer Impulsgenerator für Mikrocontroller;

4. Als Impulsgenerator zur Ansteuerung zugehöriger Schaltungen (PWM-Dimmung, Drehzahlregelung).

Lieferumfang:

1 x Frequenzgenerator

Hinweis:

Bitte beachten Sie die Sicherheitsvorkehrungen beim Gebrauch.
