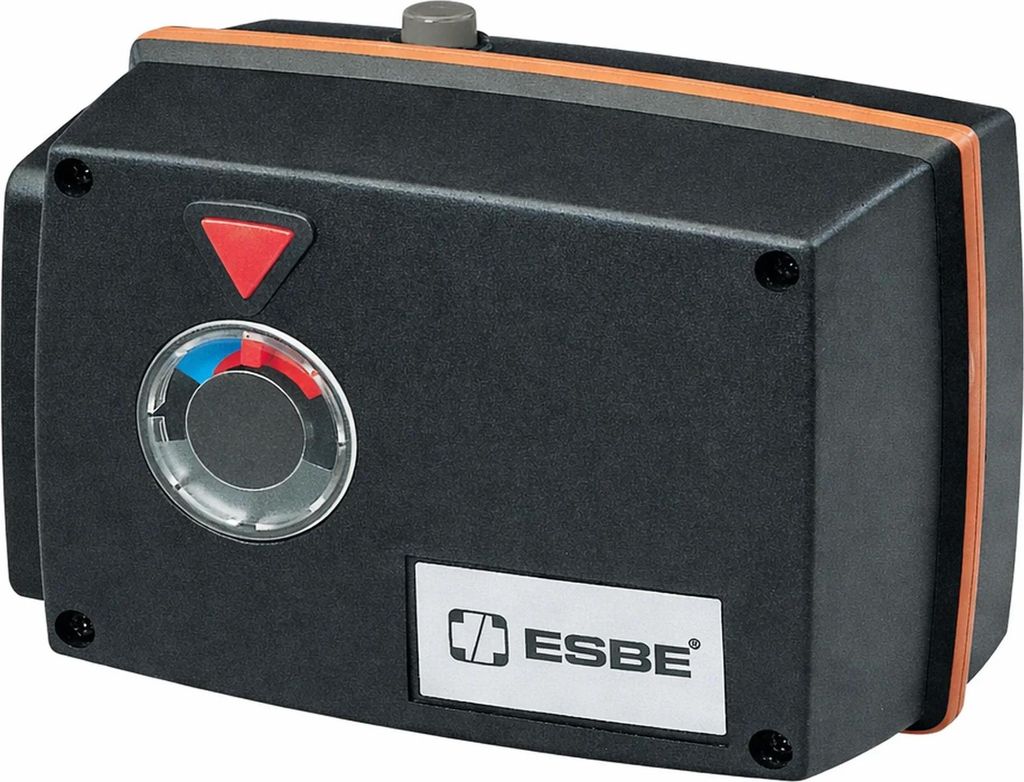

ESBE Stellmotor Nr.96 15Nm 230V 240sec/90Grad m.Anbausatz für Esbe Mischer, 1 Stk.

ESBE 96 | 230V AC | 3-Punkt-Stellmotor

Die Modellreihe 90 von ESBE sind kompakte Stellmotoren zum Betrieb von Mischern mit DN15 - DN150. Sie laufen mit einem 3-Punkt-Signal (öffnen/schließen) und sind für den Mischbetrieb zusammen mit Ventilen wie z.B. 3F geeignet. In diesen Anwendungen kann das gewünschte Mischverhältnis über jede Stellung im Betriebsbereich des Stellmotors erreicht werden. Die Modellreihe 90 verfügt über einstellbare Kurvenscheiben (Schaltnocken), über die ein Drehwinkel zwischen 30° und 180° eingestellt werden kann. Dank eines Trennschalters und Hebels kann diese Reihe auch leicht manuell bedient werden. Sie sind umkehrbar und mit Endlagenschaltern ausgestattet, die von Schaltnocken gesteuert werden. Die Anzeige an der Vorderseite des Stellmotors zeigt die Mischerstellung.

Diese Modellreihe ist für 24V AC, 50/60 Hz, oder 230V AC, 50 Hz und mit verschiedenen Laufzeiten (siehe Tabelle) verfügbar.

Highlights der ESBE 90-Reihe

• Einstellbarer Betriebsbereich
• Sortiment deckt sämtliche Bedürfnisse ab
• Hilfsschalterset erhältlich

Geeignete Mischer

• Serie VRG100*
• Serie VRG200*
• Serie VRG300*
• Serie VRH100*
• Serie VRB100*
• Serie VBF100, DN20-65*
• Serie MG
• Serie G
• Serie F
• Serie BIV
• Serie T, TM
• Serie H und HG

*Es ist ein einzelner Anbausatz erforderlich

Der Stellmotor ist ein kompakter Stellantrieb zur Betätigung von Misch- und Umschaltventilen. Der Motor ist mit zwei stufenlosen einstellbaren Schaltnocken ausgestattet, welche einen Stellwinkel von 30° bis 180° ermöglichen. Anbausatz für Esbe-Mischer G, H, MG, F, BIV beigepackt. Technische Daten: Spannung 230V/50Hz (92P 24V/50/60Hz), Drehmoment 15 Nm, Leistungsaufnahme 3 VA (92P 5VA)

Lieferumfang: 1 Stück
