TSol500 Platinum Solar Temperatur-Differenzregler – 27 Anlageschemen – 5x PT1000

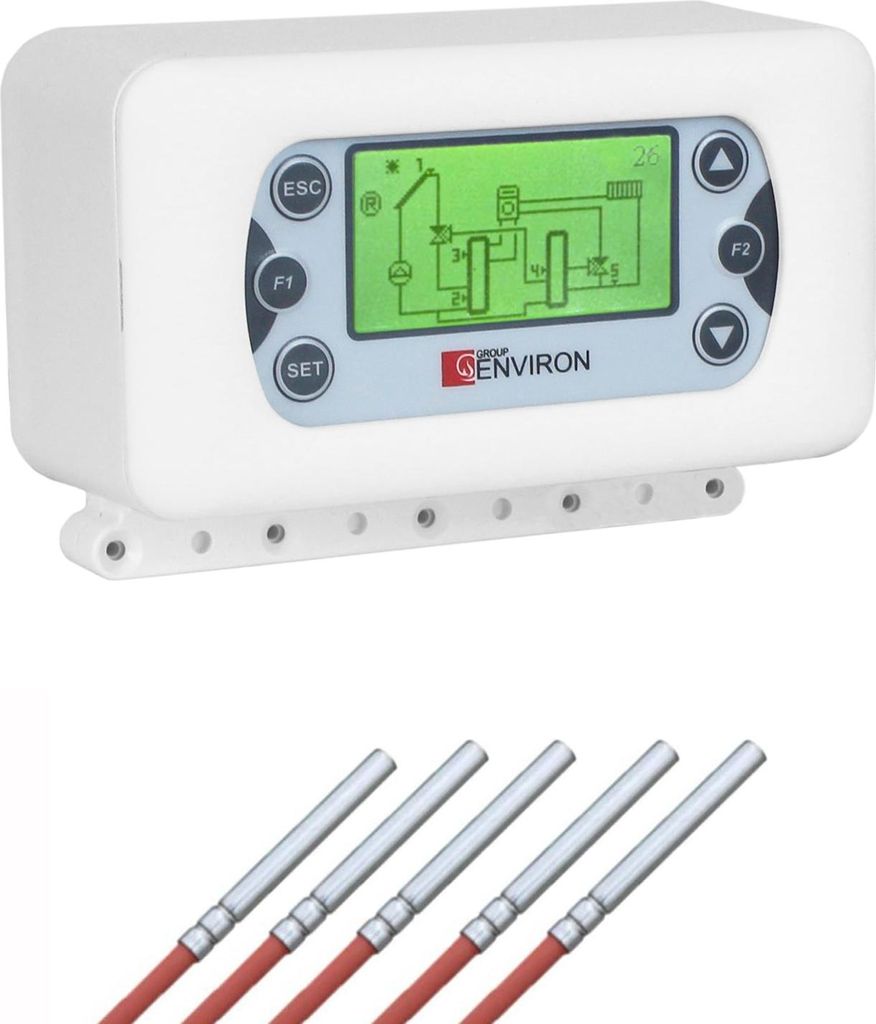

Environ TSol500 Platinum – Solar Temperatur-Differenzregler – 27 Anlageschemen – 5x PT1000Der Environ TSol500 Platinum ist der leistungsstarke Solar Temperatur-Differenzregler für die zuverlässige Steuerung thermischer Solaranlagen. Mit 27 auswählbaren Anlageschemen, fünf PT1000-Temperaturfühlern und fünf unabhängigen Relaisausgängen deckt er das gesamte Spektrum moderner Solaranlagen ab – von der einfachen Brauchwassererwärmung über die intelligente Pufferspeicher-Schichtung bis zur Schwimmbadheizung und der Integration zusätzlicher Wärmeerzeuger wie Pelletkessel oder Gaskessel. Das grafische LCD-Display mit Hintergrundbeleuchtung ermöglicht komfortable Bedienung und übersichtliche Anlagenüberwachung auf einen Blick. Produktvorteile auf einen Blick: 27 Anlageschemen: Ost-/West-Kollektorfelder, Pufferspeicher, Schwimmbad, Brauchwasser, Holzkessel-Integration und vieles mehr – für nahezu jeden Anwendungsfall 5x PT1000-Temperaturfühler inklusive: Messbereich -40 °C bis +300 °C (±1 °C), Kurzschluss- und Kabelbrucherkennung mit Display-Meldung 5 Relaisausgänge: 4x Relaisausgang 230V / 5A für Pumpen, Ventile und Brenneranforderung – 1x potentialfreier Kontakt (P5) für externe Signalgeber Grafisches LCD-Display 128×64: Übersichtliche Anzeige aller Messwerte, Betriebszustände und Statusmeldungen mit Hintergrundbeleuchtung Intelligente Speicherbeladung: Temperaturschichtung von Pufferspeichern und Schwimmbädern für maximale Solarerträge Integration externer Wärmeerzeuger: Kesselanforderung für Pelletkessel, Gaskessel, Holzkessel über potentialfreien Kontakt steuerbar Kollektorschutzfunktion: Automatische Pumpenblockade bei Kollektorübertemperatur Frostschutzfunktion: Automatischer Anlagenschutz bei Unterschreitung der Mindesttemperatur am Kollektor Pumpen-Antiblockierschutz: Verhindert festsitzende Pumpen nach längeren Stillstandzeiten Holiday-Funktion: Angepasster Betrieb bei Abwesenheit für maximale Sicherheit Statistik & Fehlerspeicher: Betriebsstundenzähler je Pumpe sowie Fehlercode-Anzeige im Display für einfache Diagnose Einfache Montage: Auf- oder Unterputzmontage – Aufputzkasten inklusive️ Funktionsübersicht: Boiler Management 1 & 2: Differenzgesteuerte Beladung von bis zu zwei Pufferspeichern über Kollektor 1 und 2 Pool-Management: Solare Beladung und Kühlung von Schwimmbädern mit eigenem Thermostat und Hysterese Kesselanforderung: Aktivierung externer Wärmeerzeuger bei Unterschreitung der Mindesttemperatur im Speicher Kühlung Solarkreislauf: Automatische Wärmeabfuhr bei Kollektorübertemperatur Wärmeaustausch: Differenzgesteuerte Umladung zwischen Pufferspeicher 1 und 2 Brauchwassererwärmung: Direkte solare Trinkwassererwärmung mit Legionellenschutz-Funktion Kollektorschutz: Schutz vor Überhitzung und Stagnation des Kollektorfeldes Technische Daten: EigenschaftWert Anlageschemen27 auswählbare Programme Betriebsspannung230 Vac / 50 Hz Leistungsaufnahme2 VA Interne Sicherung3,15 A Relaisausgänge4× 230V / 5A + 1× potentialfreier Kontakt Temperaturfühler5× PT1000 Messbereich Fühler-40 °C bis +300 °C (±1 °C) DisplayGrafik LCD 128×64 mit Hintergrundbeleuchtung SchutzartIP40 Betriebstemperatur0–40 °C Lagertemperatur0–60 °C Luftfeuchtigkeitmax. 85 % bei 25 °C GehäusematerialABS Kunststoff Abmessungen160 × 90 × 58 mm MontageWand- oder Unterputzmontage NormenEN 60730-1 / 50081-1 / EN 60730-1 A1 / 50081-2 Dokumentation: Bedienungsanleitung Environ TSol500 Platinum (PDF) Lieferumfang: 1× Environ TSol500 Platinum Solar Temperatur-Differenzregler 5× PT1000 Temperaturfühler 1× Aufputzkasten 1× Abdeckblende 2× Befestigungsschrauben Steuerung 1× Montage- & Bedienungsanleitung & Verfügbarkeit: – er DHL- innerhalb Deutschlands Herstellerinformationen:ENVIRON Energie- und Umwelttechnik GmbH & Co. KGRobert-Bosch-Straße 978048 Villingen-Schwenningen +49 7705 977 5803: [email protected]: environ-solutions.de
