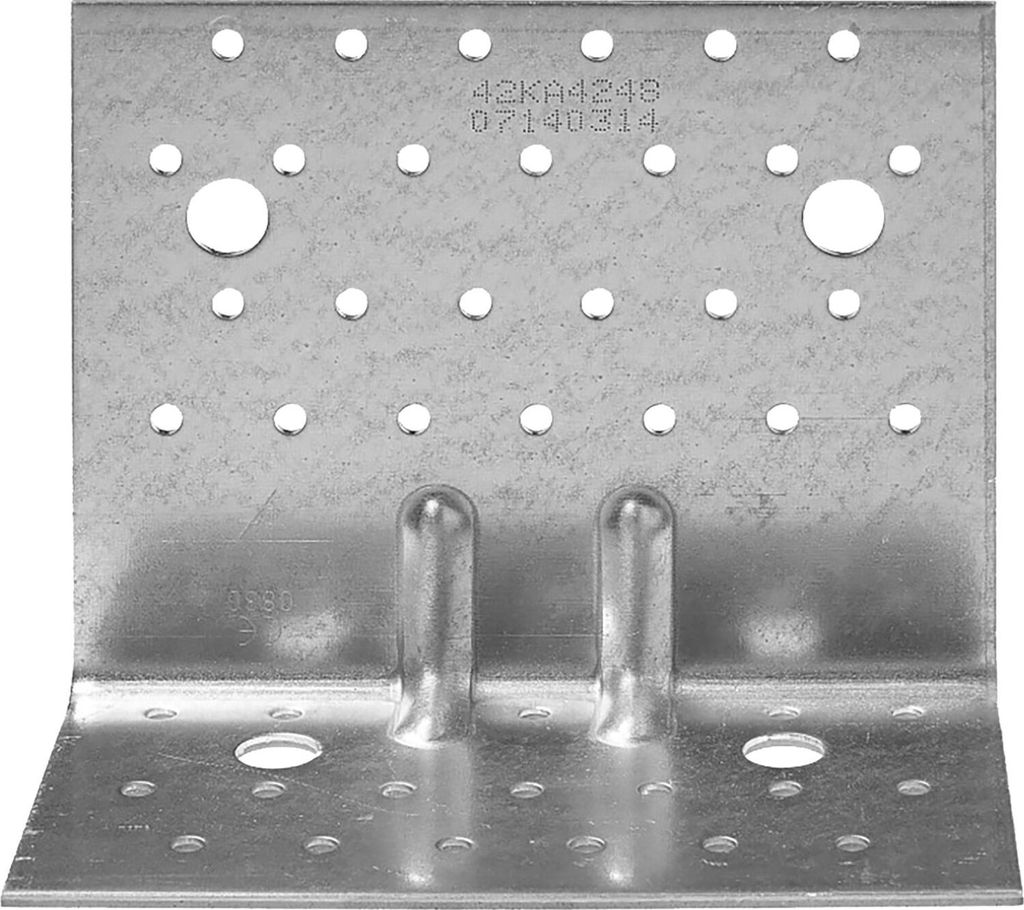

Verstärkter breiter Winkel SIMPSON - A150xB121xC79 mm - AG922

Details :

• Abmessungen:

• - Breite A: 150 mm
• - Höhe B: 121 mm
• - Länge C: 79 mm

• - Dicke: 2,50 mm

• Vorteile:

• - Der verstärkte breite Winkel AG922 eignet sich für strukturelle Anwendungen im Bauwesen und im Holzrahmenbau.
• - Er kann auch große seitliche Belastungen aufnehmen.
• - Hohe Steifigkeit.
• - Verbindung auf Beton mit einem einzigen Anker möglich.

• Anwendungsbereiche:

• - Befestigung von Dachbindern.
• - Latten und Pfosten von Fassadenverkleidungen.
• - Verankerung von Dachsparren, Konsolen, Sparren...

• Träger:

• - Tragend: Massivholz, Brettschichtholz, Beton, Stahl...
• - Getragen: Massivholz, Verbundholz, Leimholz, Dreiecksbinder, Profile...

• Material::

• - Stahl.
• - Schutz durch Verzinkung S250GD.
• - Finish verzinkt.

Merkmale:

• Befestigungen auf Holz:

• - CNA-Ringnägel Ø4.0x35 oder Ø4.0x50 mm.
• - CSA-Schrauben Ø5.0x35 oder CSA Ø5.0x40.
• - Bolzen
• - Ziehschrauben

• Befestigungen auf Beton:

• Betonuntergrund:

• - Mechanischer Dübel: Bolzen WA M10-78/5 oder WA M12-104/5.
• - Chemische Verankerung: AT-HP Harz + Gewindestange LMAS M10-120/25 oder LMAS M12-150/35.

• Untergrund hohles Mauerwerk:

• - Chemische Verankerung: Harz AT-HP oder POLY-GP + Gewindestange LMAS M12-150/35 + Sieb SH M16-130.

• Befestigungen auf Stahl:

• - Bolzen

• Installation:

• 1 - Das zu befestigende Element an den Untergrund heranführen.
• 2- Richten Sie das Element aus. Das Element kann auch mit geeigneten Schrauben angeschraubt werden.
• 3- Wenn der Untergrund aus Holz ist, wird der Winkel ebenfalls angepeilt oder darauf geschraubt.
• 4- Wenn der Untergrund aus Beton besteht, befestigen Sie den Winkel unter Beachtung der Empfehlungen für das Anbringen des gewählten Ankers.

Anwendung:
Für tragende Anschlüsse zwischen Holz / Holz und Holz / Beton.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl / Ankerbolzen/Betonschrauben ø12mm in kombination mit U-Scheiben 60x60x6mm.

Produktvorteile:

• für Anschlüsse an Holz oder Beton/Stahl
• angepasste Nagelbilder für Balken- oder Stützenverankerung
• hohe Belastungswerte bei Zug- und Schubbeanspruchung
• große 13mm Bohrungen für 12mm Bolzen
• zusätzliche Bohrungen für konstruktive Zwecke

Mit europäisch technischer Bewertung (ETA 06/0106).

• C(mm): 150
• Materialstärke(mm): 2,5
• A(mm): 121
• B(mm): 79
• Oberfläche: feuerverzinkt
• Material: Stahl
• Lochzahl ø 5(ST): 44
• Lochzahl ø 13(ST): 4
• Bezeichnung: Winkelverbinder
• Marke: Simpson
• Type: AG
• Inhaltsangabe (ST): 1

Simpson Winkelverbinder AG922 Der Winkelverbinder AG922 von Simpson Strong-Tie ist für den Anschluss von Holzbauteilen an Holz, Beton oder Stahl konzipiert und nimmt sowohl Zug- als auch Schublasten auf. Er zeichnet sich durch angepasste Nagelbilder für Balken- oder Stützenverankerungen aus und ermöglicht Verbindungen von Brettsperrholzelementen. Geeignet für Anschlüsse an Holz, Beton oder Stahl Hohe Belastungswerte bei Zug- und Schubbeanspruchung Angepasste Nagelbilder für Balken- oder Stützenverankerung Große Bohrungen (Ø 13 mm) für 12 mm Bolzen Aus verzinktem Stahl S250GD + Z275 nach EN 10346 für optimalen Korrosionsschutz Die Montage erfolgt auf der Holzseite mit CNA4,0 Kammnägeln oder CSA5,0 Schrauben und auf der Betonseite mit Bolzen Ø 12 mm. Die zusätzliche Bohrungen dienen konstruktiven Zwecken. Die Faserrichtung der Decklage ist maßgebend für die Bestimmung der Verbindungsmittelabstände bei Brettsperrholzelementen.
