LTX 10x160 mm Styropordübel Dämmstoffdübel Tellerdübel für WDVS 200 Stück

Klimas LTX-10 Styropordübel 10×160 mm für EPS/XPS – 200 Stück

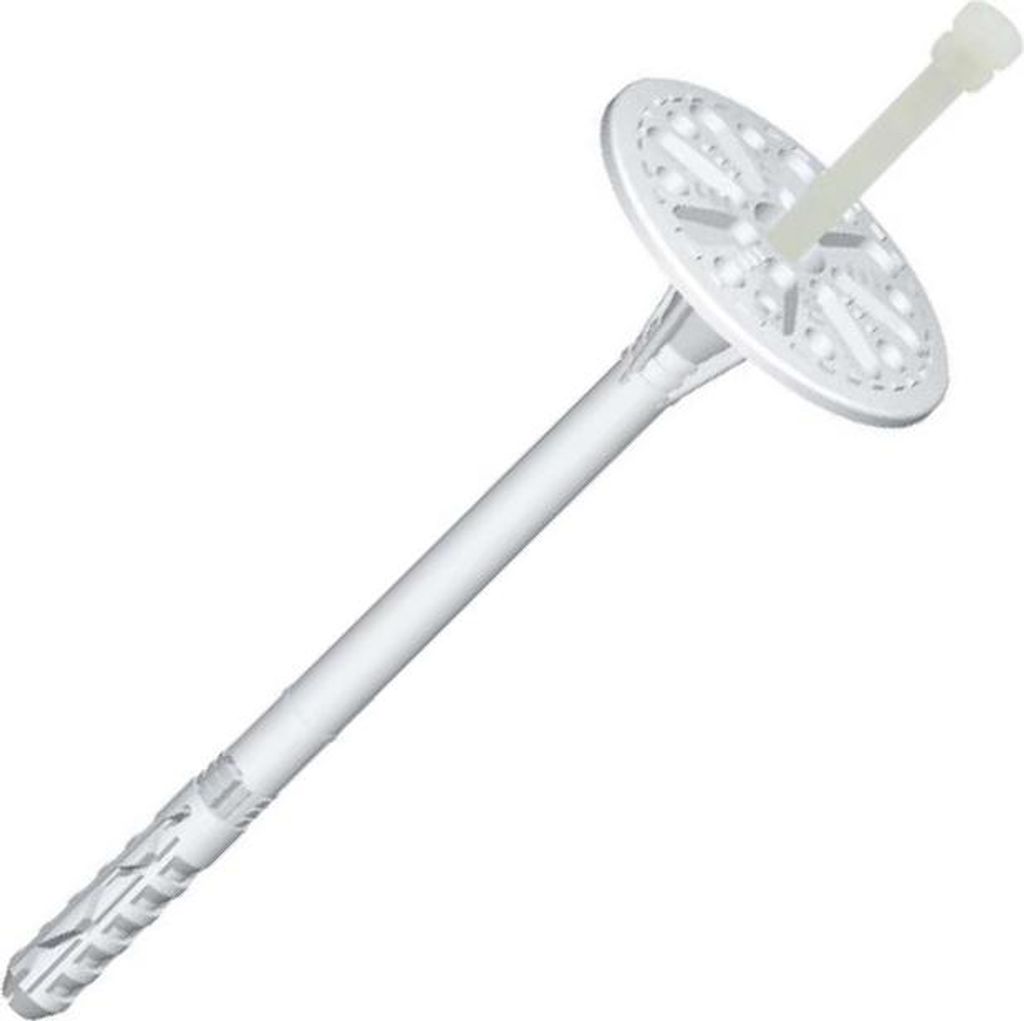

LTX-10 10×160 mm ist ein Schlagdübel für Wärmedämmung mit Kunststoffnagel und kurzer Spreizzone zur mechanischen Befestigung von EPS- und XPS-Dämmplatten in ETICS/WDVS-Systemen. Der Dübelkörper besteht aus PE-Polyethylen, der Nagel aus glasfaserverstärktem Polyamid PA+GF.

Der Befestiger verfügt über die Europäische Technische Bewertung ETA-16/0509 und ist für die Untergrundkategorien A–E geeignet. Der 60-mm-Teller sorgt für sicheren Anpressdruck, während der Kunststoffnagel punktuelle Wärmebrücken sehr gering hält.

Geeignete Untergründe A–E

• A – Beton
• B – Vollziegel und Kalksandvollstein
• C – Hochlochziegel und Kalksandlochstein
• D – Leichtbeton LAC
• E – Porenbeton AAC

Verankerungs- und Bohrlochtiefe

• Untergrund: Min. effektive Verankerungstiefe heff | Min. Bohrlochtiefe h0
• A–D: 30 mm | 40 mm
• E – Porenbeton: 50 mm | 60 mm

Da Porenbeton eine größere Verankerungstiefe erfordert, kann bei gleicher Dübellänge eine etwas dünnere Dämmschicht befestigt werden als in den Untergrundkategorien A–D.

Maximale Dämmstoffdicke für LTX-10 10×160 mm

Die Werte entsprechen der Auswahltabelle des Herstellers. Beim Neubau sind 10 mm Klebemörtel berücksichtigt, bei der Sanierung 10 mm Kleber plus ca. 20 mm vorhandener Altputz.

• Montagebedingung: A–D | E – Porenbeton
• Neubau – oberflächenbündig: bis 120 mm | bis 100 mm
• Neubau – versenkt mit WK-FT: bis 140 mm | bis 120 mm
• Sanierung – oberflächenbündig: bis 100 mm | bis 80 mm
• Sanierung – versenkt mit WK-FT: bis 120 mm | bis 100 mm

Bei abweichender Kleber-, Altputz- oder Ausgleichsschicht ist die Dübellänge individuell zu berechnen: Dämmstoffdicke + nichttragende Schichten + erforderliche Verankerungstiefe.

Charakteristische Tragfähigkeit in ausgewählten Untergründen

• Beton C12/15: 0,50 kN
• Beton C16/20–C50/60: 0,75 kN
• Vollziegel: 0,75 kN
• Kalksandvollstein: 0,60 kN
• Kalksandlochstein: 0,60 kN
• Porotherm 25: 0,40 kN
• Leichtbeton LAC: 0,60 kN
• Porenbeton ca. 350 kg/m³: 0,50 kN
• Porenbeton ca. 650 kg/m³: 0,60 kN

Dübelteller und Wärmeeigenschaften

• Tellerdurchmesser: 60 mm
• Tellertragfähigkeit: 1,02 kN
• Tellersteifigkeit: 0,50 kN/mm
• punktueller Wärmedurchgang χ bei oberflächenbündiger Montage: 0,001 W/K
• χ bei versenkter Montage: 0,000 W/K

Oberflächenbündige oder versenkte Montage

LTX-10 kann klassisch mit bündigem Teller oder versenkt montiert werden. Für die versenkte Montage wird der Fräser WK-FT eingesetzt; die Befestigungsstelle kann anschließend mit einer EPS-Rondelle KS/KSG abgedeckt werden.

Montagehinweise

1. • Untergrundkategorie bestimmen und passende Dübellänge wählen.
   • Bohrloch Ø10 mm rechtwinklig herstellen.
   • Mindestens 40 mm Bohrlochtiefe in A–D bzw. 60 mm in Porenbeton E einhalten.
2. In Lochbaustoffen und Porenbeton ohne Schlag bohren.
3. Bohrmehl in Vollbaustoffen entfernen.
4. Dübelkörper durch die Dämmung einsetzen, bis der Teller die Platte korrekt anpresst.
5. Kunststoffnagel erst nach richtigem Sitz des Dübelkörpers einschlagen.

Technische Daten

• Modell: LTX-10
• Abmessung: 10×160 mm
• Bohrerdurchmesser: 10 mm
• Tellerdurchmesser: 60 mm
• Material Dübelkörper: PE – Polyethylen
• Material Nagel: PA+GF – glasfaserverstärktes Polyamid
• Dämmstoffe: EPS, XPS
• Untergrundkategorien: A, B, C, D, E
• Effektive Verankerungstiefe: 30 mm A–D / 50 mm E
• Minimale Bohrlochtiefe: 40 mm A–D / 60 mm E
• Minimale Untergrunddicke: 100 mm
• Minimaler Dübelabstand: 100 mm
• Minimaler Randabstand: 100 mm
• Europäische Technische Bewertung: ETA-16/0509
• Verpackungsmenge: 200 Stück

WKRĘT-MET EINSCHLAGBEFESTIGER MIT KUNSTSTOFFSTIFT

MIT KURZER SPREIZZONE

– LTX-10160 200 Stk.

Der LTX-10 Einschlagbefestiger mit Kunststoffstift und kurzer Spreizzone besteht aus Polyethylen, der Stift aus glasfaserverstärktem Polyamid, was seine Festigkeit erhöht. Der LTX-10 Befestiger dient zur Übertragung von Windsoglasten und bietet zusätzliche mechanische Befestigung des gesamten Systems. Empfohlen für:

EPS-Polystyrol

XPS-Polystyrol

Profi-Dübel für eine langlebige Fassadendämmung Mit den Wkręt-met Styropordübeln befestigen Sie Styropor- und Mineralwolldämmungen sicher, schnell und dauerhaft. Dank innovativem Design und geprüfter Qualität sind diese Dämmdübel die erste Wahl für Handwerk und Bauprojekte. Ihre Vorteile auf einen Blick Einfache & schnelle Montage – auch für weniger Geübte Hochwertige Verarbeitung – maximale Stabilität bei allen Wetterbedingungen Innovatives Design – viele Klebertaschen für perfekten Halt Universell einsetzbar – für verschiedene Untergründe geeignet Technische Daten Marke: Wkręt-met Anzahl pro Packung: 200 Stück Gesamtlänge: 160 mm Schaftlänge: 165 mm Stiftdurchmesser: 10 mm Druckplattendurchmesser: 60 mm Material Schaft & Kopf: Kunststoff / PA Farbe: Weiß Lieferumfang 200 × Wkręt-met Styropordübel 160 mm ℹ️ Hinweise Für optimale Befestigung mit passendem Bohrer (10 mm) vorbohren. Bei Lagerung oder Transport können leichte Verpackungsspuren auftreten – der Inhalt ist selbstverständlich unberührt und vollständig. Persönlicher Abschluss: Ob Neubau oder Sanierung – mit diesen Wkręt-met Dämmdübeln sichern Sie Ihre Dämmung zuverlässig und dauerhaft. Ich sorge für und sichere Verpackung – Ihr wemi_24sieben

Kunststoff Dämmstoffdübel LTX-10160 BESCHREIBUNG: Universalverbinder zur Befestigung von Polystyrolschaum. Dank der neuen Konstruktion der Expansionszone kann der Verbinder in allen Substratkategorien mit hohen Festigkeitsparametern installiert werden! Spezialkunststoffstab mit Fiberglas verstärkt. Kurze Expansionszone. Die Dornkopfkonstruktion erleichtert die Montage, dichtet den Dornhülsenverbinder ab. Die erhöhte Anzahl von Klebe- "Taschen" am Druckflansch ermöglicht eine bessere Haftung des Klebemörtels. Das Design des Trikots erhöht die Steifigkeit des Druckkragens. PRODUKTMERKMALE: - Kurze Expansionszone - Dübel Durchmesser / Länge: LTX-10160 SUBSTRATE: - Normalbeton, Vollkeramikziegel, Hohlkeramikziegel, Silikatziegel, Keramikblock, Element. auf Leichtbeton. MENGE IN EINEM PAKET: 200 STÜCK
