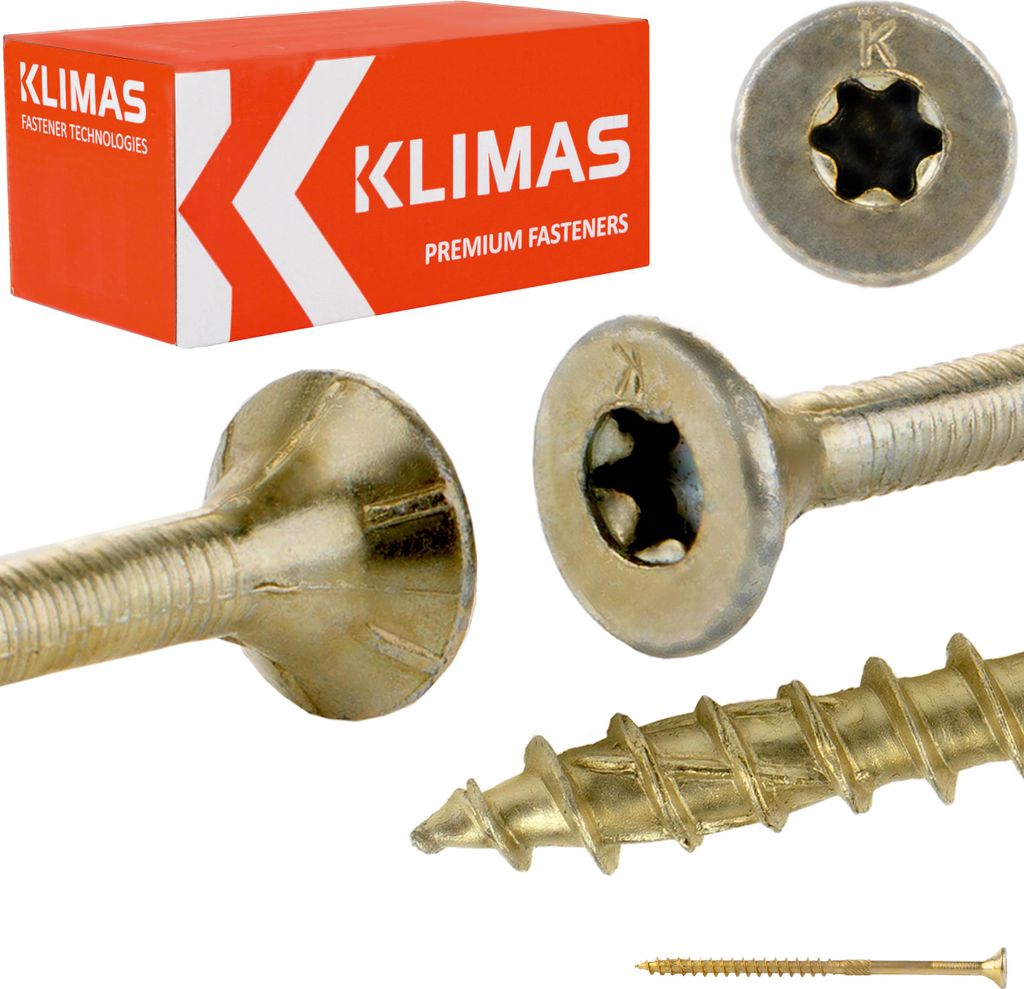

WKCS-50090 Konstruktionsschrauben

WKCS 5x90 mm Senkkopf-Holzschrauben (200 Stk.)

Senkkopf-Konstruktionsschrauben mit Innensechskant TX

• Modell: WKCS-50090
• Größe: 5,0x90 mm
• Verpackung: 200 Stk.
• Spitze: TX-25
• Material: verzinkter kohlenstoffarmer Stahl verzinkt

Originalprodukt eines renommierten Unternehmens Screw-Met ®

Produktspezifikation

• [ dw ] Außengewindedurchmesser: Ø 5,0 mm
• [ d1 ] Innengewindedurchmesser: Ø 3,15 mm
• [ ds ] Durchmesser des glatten Teils: Ø 3,5 mm
• [ Dw ] Kopfdurchmesser: Ø 10 mm
• [ Lw ] Schraubenlänge: 90 mm
• [ Lg ] minimale Gewindelänge: 50 mm
• [ t fix ] maximal nutzbare Länge: 40 mm
• Steckschlüssel: TX 25
• Menge in der Verpackung: 200

WKCS-Schrauben sind für die Verbindung von Holz- und Holzwerkstoffelementen (Spanplatten, Sperrholz, Holz, OSB, MDF) konzipiert. Ihr innovatives Design macht die Arbeit mit ihnen zum reinsten Vergnügen. Sie erfordern kein Vorbohren. Die tiefe und stabile TORX-Aufnahme überträgt das Drehmoment effektiv, ohne dass der Bit herausspringt.

Funktionen und Vorteile

1.) Senkkopf mit TX-Aufnahme

2.) Schneidüberstände

• Dank der Schnitte versinkt der Schraubenkopf leichter und sorgt für ein ästhetisches Finish. Oberfläche

3.) Senker

4.) Schneidkerben

• Spezielle Schneidkerben am Gewinde schneiden die Fasern der Holzstruktur beim Einschrauben.

5.) Frässpitze

• Die spezielle Form der Frässpitze sorgt für 20 % weniger Widerstand beim Einschrauben, was die Lebensdauer des Akkus und der Werkzeuge selbst verlängert.

6.) Doppelgewinde

• Zusätzliche Windungen an der Spitze erleichtern das Einschrauben – sie ermöglichen ein schnelleres „Greifen“ des Holzes mit weniger Druck, ohne ein Vorbohren.

7.) Wachsbeschichtung

• Dies macht die Montage schneller und einfacher und verbraucht weniger Energie, was bei akkubetriebenen Werkzeugen wichtig ist.

8.) Hohes Drehmoment

• Ermöglicht das Eindrehen von Schrauben ohne Vorbohren in harte Holzarten.

Neue Form der Frässpitze

Die innovative Änderung des Schraubendesigns soll die Montageeigenschaften noch weiter verbessern

• noch schneller Montage,
• geringerer Widerstand,
• höhere Batterieersparnis (mehr Schrauben mit einer einzigen Ladung einschraubbar)
• zuverlässige Haltbarkeit.

Achtung!

Die Auktion betrifft zwei Arten von Schraubenmodellen (mit alten und neuen Schrauben) (neuer Schaft).

Doppelgewinde - schnellere Montage

Zusätzliche Gewinde an der Spitze ermöglichen ein schnelleres „Greifen“ des Holzes im ersten Schraubvorgang. Dieser Vorteil ist besonders bei Verbindungen wichtig, bei denen sich die Schraube nur schwer festziehen lässt. Durch das Doppelgewinde erreichen wir den gleichen Effekt mit deutlich weniger Druck.

Bis zu 40 % schnellere Schraubzeit

In Tests vor der Produkteinführung konnten wir bestätigen, dass die neue Schraubenspitzenform die Schraubzeit bei gleicher Belastung um bis zu 40 % verkürzt. Die Einsparung ist abhängig von der Verbindungsart und dem verwendeten Holz.

• Alte Spitze
• Neue Spitze

Bis zu 20 % weniger Widerstand beim Einschrauben

Dieser Parameter ist besonders wichtig für Fachleute, die mit Akku-Werkzeugen arbeiten – dies verlängert die Akkulaufzeit.

a.) Schraubwiderstand Nm,

b.) Verankerungstiefe,

1.) Alte Spitze,

2.) Neue Spitze.

Hohe Festigkeitsparameter

Die neue Schraubenspitze, die in Zusammenarbeit mit Bautischlereien entwickelt wurde, erleichtert die Montage und zeichnet sich durch hohe Festigkeitsparameter aus, wie z. B.: Auszug Festigkeit, Scherfestigkeit usw.

a.) Auszugsfestigkeit, kN

1.) Alter Tipp,

2.) Neuer Tipp.

Beispielanwendungen von Schrauben der WKCS-Serie sind:

• Verbindung von Strukturbalken in einem Winkel,
• Verbindung von Balken in einer hölzernen Pergola-Struktur,
• Konstruktion des Daches Dachstuhl,
• Verbindung von Sparren mit der Wandplatte,
• Befestigung von Latten und Konterlatten,
• Montage von Brettern an einer Holzkonstruktion
• Montage von Brettern an einer Holzkonstruktion
• Montage von Gartenmöbeln

Darüber hinaus eignen sich diese Schrauben perfekt für verschiedene Anwendungen in Holzelementen, einschließlich: in Konstruktionen aus Massivholz, Brettschichtholz oder holzähnlichen Platten.

Es ist erwähnenswert, dass diese Schrauben je nach Größe unterschiedliche Eigenschaften haben können:

• Dickere Schrauben haben eine höhere Scherfestigkeit,
• Schrauben mit einer größeren Gewindefläche bieten einen besseren Auszugswiderstand.

Die Länge von Konstruktionsschrauben hängt von der Dicke der zu verbindenden Elemente ab. Der Schlüssel bei der Montage von Zimmermannsschrauben besteht darin, sicherzustellen, dass die gesamte Gewindefläche im darunterliegenden Material eingebettet ist. Wichtig ist, dass die Schraubenspitze nicht in das Material eindringt.

Untergründe

Zimmermannschrauben dienen der Verbindung von Holz und Holzwerkstoffen. Derzeit werden immer mehr neue Investitionen mit CLT-, LVL-, KVH- und BSH-Holz getätigt. Die Verwendung von Zimmermannsschrauben verbessert die Wirtschaftlichkeit und Ergonomie der Arbeit.

Zimmermannsschrauben eignen sich auch zum Verbinden von Holz mit Materialien wie Sperrholz, Spanplatten, Faserplatten, OSB und Spanplatten. Zimmermannsschrauben sind Produkte, die entsprechende Berechnungen erfordern. Ihre richtige Platzierung und Menge beeinflussen die Sicherheit der Konstruktion. Bei der Konstruktion und Auswahl sind deren Anordnung, die Art der Belastung und die auf die Schrauben wirkenden Kräfte zu berücksichtigen, d. h. das Durchziehen des Kopfes durch das befestigte Element, das Herausziehen der Zimmermannsschraube aus der Konstruktion aufgrund einer Zugkraft oder einer Scherkraft, die die Verbindung brechen kann.

• Massivholz
• Verleimtes Massivholz (CLT, KVH, BSH/GLT, LVL)
• Holzähnliche Platten (OSB, MDF, Sperrholz, Spanplatten)

Zimmermannsschrauben erfreuen sich immer größerer Beliebtheit und ersetzen dank ihrer zahlreichen Vorteile herkömmliche Nägel:

• Fähigkeit, erhebliche Belastungen zu tragen,
• einfache und schnelle Montage,
• präzise Verbindung der verschraubten Elemente,
• Verbesserung der Steifigkeit der gesamten Konstruktion,
• ermöglichen einfache Korrekturen während der Montage – im Falle eines Montagefehlers kann die Schraube einfach herausgeschraubt und wieder eingeschraubt werden.

Montagemethode

• Es dürfen nur Originalschrauben des Herstellers verwendet werden.
• Wählen Sie vor der Montage die geeignete Schraubenlänge je nach Dicke des die zu befestigenden Elemente und die Mindestverankerungstiefe.
• Die zu verbindenden Holzelemente sollten frei von n (Äste, Risse, Verfärbungen, Fäulnis, mechanische Beschädigungen) sein, da dies ihre Festigkeit mindert.
• Die Schrauben sollten mit einem Schraubendreher und einem geeigneten TX-Bit montiert werden.
• Die Schrauben können ohne Vorbohren direkt in den Holzuntergrund oder in vorgebohrte Löcher geschraubt werden, wodurch das Risiko von Rissen an kleinen Elementen verringert wird.
• Der Durchmesser der Vorbohrungen sollte nicht größer sein als der Innendurchmesser des Gewindes.
• Der Mindestabstand zwischen den Schrauben und der Abstand zum Rand. (Leistungserklärung)

Produktvideo

Diese europäische Norm legt Anforderungen und Prüfverfahren für Materialien, Geometrie, Festigkeit, Steifigkeit und Haltbarkeit (d. h. Korrosionsschutz) von Verbindungselementen fest, die in tragenden Holzkonstruktionen verwendet werden.

Die von uns angebotenen Schrauben sind von höchster Qualität und können sicher im Bauwesen verwendet werden. Wir bemühen uns nach Kräften, sicherzustellen, dass die an unsere Vertragspartner gelieferten Produkte sicher und an spezifische Aufgaben angepasst sind.

Eine vollständige Palette an Schraubengrößen finden Sie in unseren anderen Auktionen.

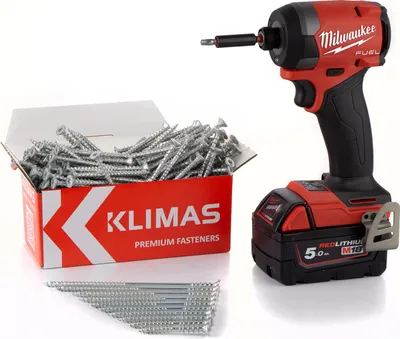

*Das Maßband und der Schraubendreher sind nicht in der Auktion enthalten (sie dienen nur zur besseren Präsentation der Schrauben)
