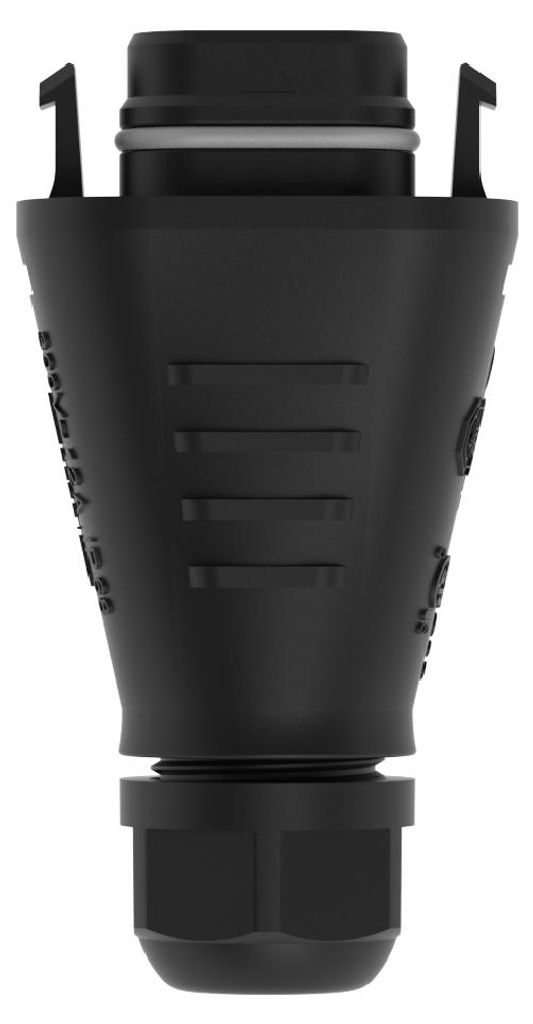

Hoymiles Field Connector HMS 150579

Der Hoymiles HMS Field-Connector ist ein wesentlicher Bestandteil des Hoymiles HMS Plug&Play-Kabelsystems, das speziell für PV-Anlagen mit einem einzelnen Mikrowechselrichter entwickelt wurde.

Der Field-Connector wird direkt mit dem Wechselrichter verbunden und bietet eine einfache Anschlussmöglichkeit an ein AC-Kabel. Diese unkomplizierte Plug-and-Play-Konstruktion erlaubt es Benutzern, das einzelne Wechselrichtersystem schnell und einfach an das Stromnetz anzuschließen.

Der Anschluss an das Stromnetz darf nur von einem Elektriker vorgenommen werden.

Hoymiles HMS Kabelsystem

Das HMS-Kabelsystem ist eine innovative Lösung zur Verkabelung von HMS-Wechselrichtern in PV-Anlagen. Es bietet ein benutzerfreundliches Plug-and-Play-Design, das eine einfachere, schnellere und zuverlässigere Installation ermöglicht. Das flexible HMS-Kabelsystem erlaubt es dem Benutzer, Kabel unterschiedlicher Größe oder Länge zu kombinieren, um die gewünschte Verkabelungskonfiguration kostengünstig umzusetzen.

Beispiele

Bei einem System mit einem HMS Wechselrichter:

• 1x HMS Anschlusskabel Plug&Play mit Field-Connector und Schuko-Stecker

oder

• 1x HMS Field Connector zur eigenen Zusammenstellung eines Kabels

Bei einem System mit bspw. 2 HMS-Wechselrichtern:

• 1x HMS Sealing Cap
• 1x HMS Connection Kabel
• 2x HMS Trunk Connector
• Optional:
  - HMS Extension Connector zur Verlängerung des Kabels
  - HMS Disconnect Tool zum Zerlegen des Steckverbinders

Technische Daten

• Nennspannung: 300V
• Nennstrom: 12 A
• Leistungsfrequenz und Spannungsfestigkeit: 3000VAC
• Temperaturbereich: -40 bis 85°C
• Abmessungen: 135 x 38 x 25mm
• Schutzart: IP68
• für Kabel mit einem Außendurchmesser von 8 - 9,5mm
• Anwendbare Kabel: 16/18 AWG, 1.0/1.5mm² Kupferkabel

Lieferumfang:

1x Hoymiles HMS Field Connector

Hoymiles HMS Field Connector Anschlusskabel: Die perfekte Verbindung für Ihr Photovoltaiksystem

In der Welt der erneuerbaren Energien ist die Effizienz der Schlüssel zum Erfolg. Als führender Großhändler für Photovoltaikkomponenten präsentiert Solario24 stolz das Hoymiles HMS Field Connector Anschlusskabel - eine revolutionäre Lösung, die die Installation von Photovoltaiksystemen vereinfacht, beschleunigt und zuverlässiger macht.

Einführung

Das Hoymiles HMS Field Connector Anschlusskabel ist speziell für den Einsatz mit der HMS-Serie von Mikroinvertersystemen konzipiert und eignet sich sowohl für Einzel- als auch für Mehrfach-Mikroinverter-Systeme. Dank seines benutzerfreundlichen Plug-and-Play-Designs wird die Installation zum Kinderspiel, wodurch Sie Zeit und Kosten sparen und gleichzeitig die Zuverlässigkeit Ihres Systems erhöhen.

Zeitsparende und kosteneffektive Installation

Mit dem Hoymiles HMS Field Connector Anschlusskabel entfallen komplexe Verkabelungs- und Crimpvorgänge. Die Installation wird um 70% schneller, was Ihnen nicht nur Zeit, sondern auch Geld spart. Das Kabelsystem kann Ströme von bis zu 40 A bewältigen, wodurch mehr Mikroinverter in Serie geschaltet und die Systemkosten gesenkt werden können.

Flexibilität und Kompatibilität

Das Hoymiles HMS Field Connector Anschlusskabel bietet eine große Flexibilität bei der Gestaltung des AC-Trunk-Designs und erfüllt damit die spezifischen Anforderungen Ihres Photovoltaiksystems. Es ist kompatibel mit verschiedenen Kabelgrößen und -längen, was Ihnen ermöglicht, die ideale Verkabelungskonfiguration für Ihr System zu finden und zu implementieren. Zudem ist es nahtlos mit den aktuellen Mikroinvertern der HMS-Serie kompatibel.

Zuverlässigkeit

Technische Spezifikationen

Um Ihnen einen detaillierten Überblick zu geben, finden Sie hier eine Tabelle mit den wichtigsten technischen Daten des Hoymiles HMS Field Connector Anschlusskabels:

Parameter	HMS Field Connector
Pinanzahl	2P + PE
Nennspannung	300 V
Nennstrom	12 A
Anwendbare Kabelspezifikation	1.0 / 1.5 mm²
Kabelaußendurchmesser	8 mm bis 9.5 mm
Kabelverbindungstyp	Schraubpressung
Umgebungstemperaturbereich	-40℃ bis +85℃
Schutzgrad	IP68
Flammenbeständigkeitsgrad	UL94-V0
Konformität	RoHS
Produktstandard	PPP 59015A: 2013

Anwendungsszenarien

Das Hoymiles HMS Field Connector Anschlusskabel ist ideal für verschiedene Installationsszenarien, sei es für ein System mit einem einzelnen Mikroinverter oder für komplexere Systeme mit mehreren Mikroinvertern. Es ermöglicht eine schnelle und einfache elektrische Verbindung zwischen dem Mikroinverter und dem Stromnetz und dient als verbindendes Element, das für eine sichere und effiziente Energieübertragung sorgt.

Fazit

Das Hoymiles HMS Field Connector Anschlusskabel ist eine zukunftsorientierte Lösung für die Installation von Photovoltaiksystemen. Durch seine Einfachheit, Flexibilität und Zuverlässigkeit bietet es einen erheblichen Mehr

Einleitung Der Hoymiles Field Connector HMS 150579 ist ein Verbindungselement, das in Solaranlagen zur sicheren und effizienten Verbindung von Modulen verwendet wird.
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• Field Connector / BC05 Connector für die Wechselrichter der HMS-Serie
• nicht geeignet für HMT-Serie
• 300 V
• -40℃ to +85℃
• IP68

Stabiler Anschluss, Maximale Sicherheit
Dieser Feldverbinder ist nicht nur ein einfacher Verbindungspunkt, sondern auch ein Pfeiler der Sicherheit mit seiner beeindruckenden Schutzklasse von IP68, die Schutz vor Staub und Wasser sicherstellt. Vertrauen Sie auf Technologie, die unter allen Bedingungen – von -40℃ bis +85℃ – standhaft bleibt.

Umweltfreundlich & Norm-Konform
Engagieren Sie sich für den Planeten, ohne Kompromisse bei der Qualität einzugehen. Der HMS Field Connector ist , was bedeutet, dass er frei von gefährlichen Substanzen ist und die Umwelt respektiert. Zudem entspricht er der Norm PPP 59015A:2013, wodurch Sie sicher sein können, dass Ihr System allen gängigen Standards entspricht und höchste Qualitätsanforderungen erfüllt.

Effiziente Installation, Überlegene Technologie
Sparen Sie wertvolle Zeit und Ressourcen mit einer Komponente, die auf nahtlose Integration und einfache Handhabung ausgelegt ist. Mit einer Nennspannung von 300V und einer maximalen Stromstärke von 12A (unter Verwendung eines 1,5mm² Kupferkabels) bietet der HMS Field Connector eine robuste und effiziente Lösung für Ihre Mikroinverter-Verbindungsbedürfnisse.
