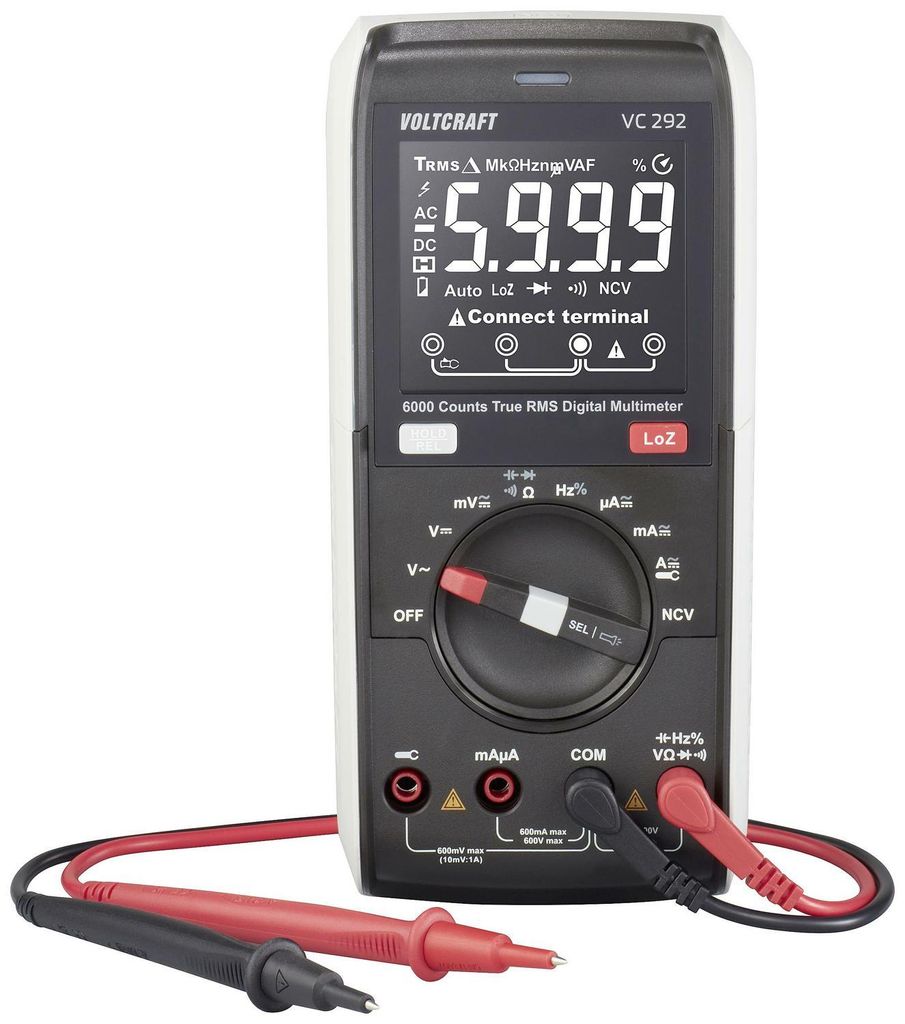

VC292 Hand-Multimeter digital CAT III 600 V Anzeige Counts 6000 (VC-12884315)

VC292 Hand-Multimeter digital CAT III 600 V Anzeige Counts 6000 (VC-12884315)

Technische Daten

Messbereich V/DC min.

0.01 mV

Messbereich V/DC max.

600 V

Messbereich V/AC min.

0.01 mV

Messbereich V/AC max.

600 V

Messbereich A/DC min.

0.1 µA

Messbereich A/DC max.

10 A

Messbereich A/AC min.

0.1 µA

Messbereich A/AC max.

60 A

Messbereich Widerstand

0.1 Ω - 60 MΩ

Messbereich Kapazität

1 pF - 60 mF

Messbereich Frequenz

0.01 Hz - 10 MHz

DC-Innen-Widerstand

10 MΩ

AC-Innen-Widerstand

10 MΩ

Grund-Genauigkeit ± %

0.8 %

Messart

True RMS

Spannungs-Versorgung (Details)

3x AAA Batterie

Höhe

190 mm

Breite

90 mm

Länge

43 mm

Gewicht

350 g

Kalibriert

Messkategorie

CAT III 600 V

Spannungsmessung

AC/DC

Strommessung

AC/DC

Typ

VC292

Anzeige

digital

Anzeige (Counts)

6000

Abm.

(L x B x H) 43 x 90 x 190 mm

Messfrequenz

2.5 Hz

Produkt-Art

Hand-Multimeter

Das VC 292 kann Ströme bis 60 A direkt mit dem beiliegenden Zangenadapter erfassen und ist wie alle Geräte der VC-200 Serie für die Ausbildung optimiert. Messung von hohen Strömen Der beiliegende CLA-60 Stromzangen-Adapter ist zum berührungslosen Messen von Wechselströmen bis 60 A geeignet. Bei 3-Phasen Stromkreisen kann die Aufteilung schnell und sicher ermittelt werden. Der Stromkreis muss bei der Messung nicht aufgetrennt werden. Das VOLTCRAFT VC-292 zeigt in der Schalterstellung Strom-Messzange exakt den gemessenen Wert in Ampere an, da die Zange und das Multimeter perfekt aufeinander abgestimmt sind. Messerscharfes Display Beeindruckend, klar ablesbares EBTN Display in heller Umgebung als auch bei Dunkelheit. Mit 7,9 cm (3.1 Zoll) Display-Diagonale werden sämtliche Ziffern und Symbole deutlich größer dargestellt und Ablesefehler damit vermieden. Messbuchsen Überwachung Je nach gewählter Messgröße wird die richtige Belegung der Messbuchsen im Display angezeigt. Anfängern und Schülern ist dies eine große Hilfe um Fehlbedienung zu vermeiden. Wird trotz Anzeige fehlerhaft angeschlossen, ertönt ein Warnton. Sicherheit beim Batteriewechsel Zum Wechseln von Batterien oder Sicherungen muss das Gehäuse geöffnet werden. Dabei sollten aus Sicherheitsgründen die Messleitungen nicht angeschlossen sein. Dieses Messgerät ist im Gegensatz zu einfachen herkömmlichen Geräten so konstruiert, dass sich das Gehäuse nicht öffnen lässt, solange Messleitungen angeschlossen sind. Messleitungen lassen sich erst nach dem Schließen des Gehäuses wieder anschließen, da die Messbuchsen mechanisch verriegelt werden. Sicherheit durch Verschleiß Indikator Die Messleitung ist zweifarbig doppelt isoliert. Bei Beschädigung der ersten Isolierschicht kommt eine andersfarbige Isolierung zum Vorschein. Optimal für Ausbildungsgeräte, um verschlissene Messleitungen frühzeitig zu wechseln. Selbstrückstellende Sicherung Dieses Gerät verfügt über eine selbstrückstellende Sicherung für den Messbereich bis 600mA. Der Wechsel von teurer Hochleistungssicherung entfällt bei dieser Variante. Dies ist gerade in der Ausbildung von Vorteil. Doppelte Sicherheit: Sollte das Multimeter im µA und mA Bereich trotzdem an eine Stromversorgung mit hoher Energie angeschlossen werden, so löst eine zusätzliche Glasrohr Sicherung aus, um die selbstrückstellende Sicherung vor Überschlag zu schützen. Impedanzumschaltung Die LoZ Funktion ermöglicht das Messen von Gleich- und Wechselspannungen mit niedriger Impedanz. Deltamessung Zur Messung von Abweichungen eines vorgegebenen Wertes. So kann man sich auf die positiven und negativen Veränderungen konzentrieren und muss nicht ständig rechnen. Tastverhältnis Auch Tastgrad oder Duty Cyle genannt erlaubt bei Phasenanschnittssteuerungen, Schaltnetzteilen und anderen digital geschalteten Geräten den prozentualen Wert zwischen AN (Impuls) und AUS zu ermitteln. Display und Tastenschutz Dezent eingearbeitete Kanten schützen das Display, den Drehschalter und sämtliche Tasten. Ein aufwändig produziertes 2-komponenten-Gehäuse mit integriertem Weichgummi Schutz sorgt nicht nur für Griffigkeit, sondern schützt das Messgerät auch bei härteren Einsätzen. Kippsicher Die breite Auflagefläche aus Weichgummi sorgt bei ausgeklapptem Standfuß für deutlich mehr Stabilität. Rutschfest Liegend und stehend mit angeschlossenen Messleitungen - das Messgerät bleibt auf Position. Bei der Aufbewahrung ohne Messleitungen verhindert der gummierte Kantenschutz selbst dann ein Wegrutschen, wenn das Messgerät auf der Displayseite liegt. Taschenlampenfunktion Der Weg im Dunklen zum Sicherungskasten kann mit der eingebauten LED Leuchte einfacher gefunden werden. Berührungslose Spannungserkennung In die Front des Gehäuses ist ein NCV Sensor integriert. Dabei wird das elektromagnetische Feld detektiert, welches bei einem Kabel unter Spannung entsteht. So lässt sich z.B. die Position finden, die bei einem gequetschten Verlängerungskabel zur Unterbrechung führt. Durch die Isolierung hindurch. Exakte Messwerte durch True RMS Echt-Effektivwertmessung Die TrueRMS Echt-Effektivwertmessung ermöglicht die exakte Messung von unsymmetrischen Spannungen und Strömen, die von der Grundform der Sinuswelle abweichen. Unsymmetrische Spannungen kommen meist bei Leistungsreglern wie Dimmer, Drehzahlregler, getakteten Schaltreglern, gepulsten Ladegeräten oder elektronische Fahrtregler usw. vor. Herkömmliche Mittelwert-Messgeräte zeigen bei diesen Messaufgaben teils sehr große Messabweichungen. Zuverlässige Messergebnisse mit Werkskalibrierung Im Rahmen der Qualitätssicherung wird für alle VOLTCRAFT®-Messgeräte in der Produktion des Messgerätes eine Kalibrierung nach Werksstandard durchgeführt.
