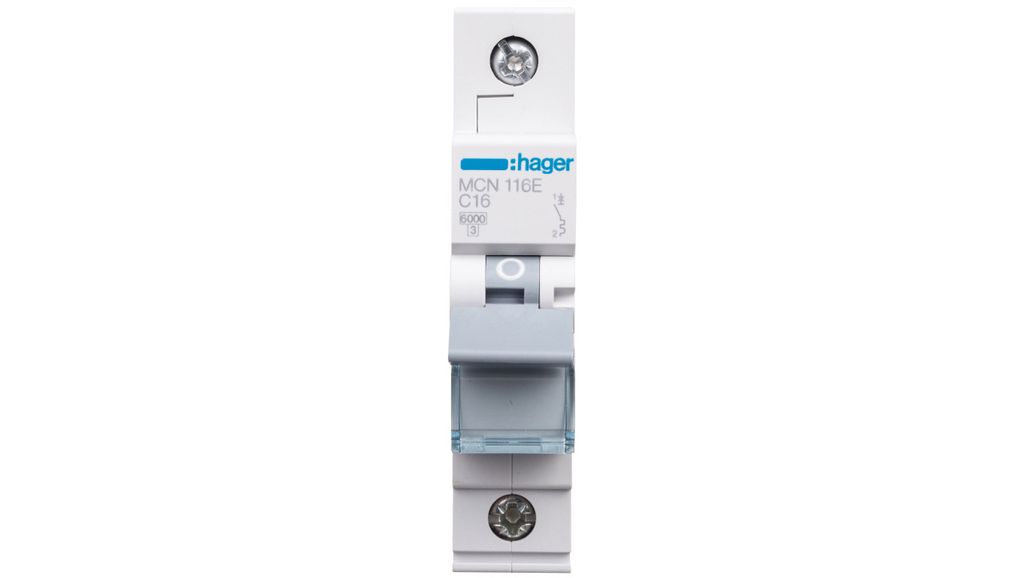

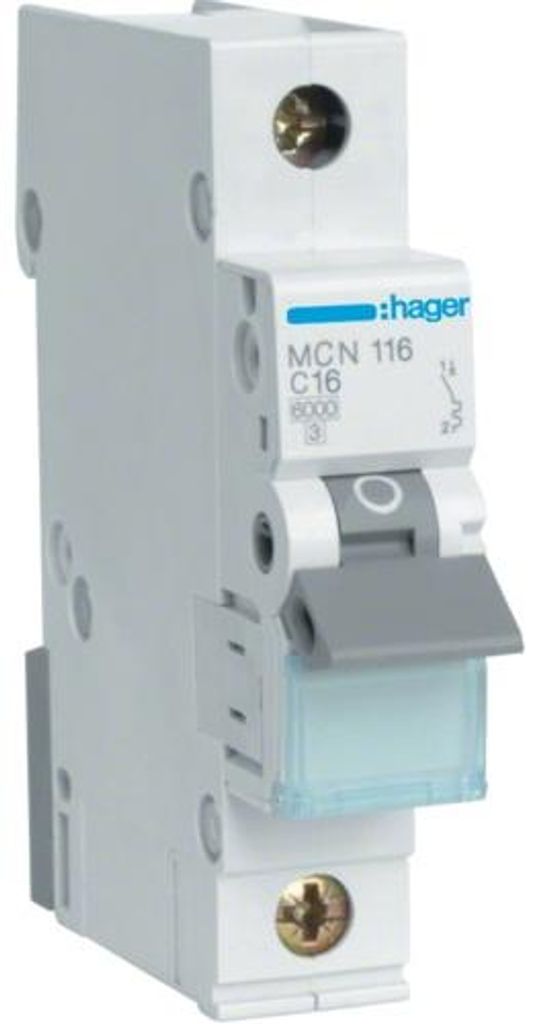

Hager MCN116E, 230 - 400 V

MCB 6kA 1P C 16A MCN116E Hager Überstromschutzschalter


Ausführung

Anzahl der geschützten Pole 1
Anzahl der Pole 1 P
Anordnung der Pole 1 P
Auslösecharakteristik C

Funktionen

Bei abgeschaltetem N-Pol nein

Elektrische Eigenschaften

Bemessungskurzschlussausschaltvermögen Icn 6 kA
Bemessungsschaltspannung Ue (AC) 230 / 400 V
Art der AC-Versorgungsspannung
Frequenz 50/60 Hz

Spannung

Bemessungsisolationsspannung Ui 500 V
Bemessungs-Steh-Stoßspannung Uimp 4000 V

Stromstärke

Bemessungsstrom In 16 A
Bemessungsbetriebskurzschlussausschaltstrom Ics 6 kA
Min./max. Wert des verzögerten Schutzauslösestroms AC 1,13 / 1,45 In
Min./max. Wert des Auslösestroms des verzögerten Schutzes 5 / 10 In
Bemessungskurzschlussausschaltvermögen Icn unter 230V AC nach IEC 60898-1 6 kA
Bemessungskurzschlussausschaltstrom Icu für ETIM (EN 60947-2) 6 kA

Strom / Temperatur

Bemessungsstrom bei -25°C 22,48 A
Bemessungsstrom bei -20°C 21,91 A
Bemessungsstrom bei -15°C 21,33 A
Bemessungsstrom bei -10°C 20,82 A
Bemessungsstrom bei -5°C 20,19 A
Bemessungsstrom bei 0°C 19,61 A
Bemessungsstrom bei 5°C 19,04 A
Bemessungsstrom bei 10°C 18,47 A
Bemessungsstrom bei 15°C 17,9 A
Bemessungsstrom bei 20°C 17,32 A
Bemessungsstrom bei 25°C 16,75 A
Bemessungsstrom bei 30°C 16 A
Bemessungsstrom bei 35°C 15,6 A
Bemessungsstrom bei 40°C 15,03 A
Bemessungsstrom bei 45°C 14,46 A
Bemessungsstrom bei 50°C 14 A
Bemessungsstrom bei 55°C 13,31 A
Bemessungsstrom bei 60°C 12,74 A
Bemessungsstrom bei 65°C 12,17 A
Bemessungsstrom bei 70°C 11,59 A

Strom-Korrekturfaktor

Korrekturfaktor des Nennstroms für 2 nebeneinander installierte Geräte 1
Korrekturfaktor für den Nennstrom bei 3 nebeneinander installierten Geräten 0,95
Stromkorrekturfaktor für 4 oder 5 nebeneinander installierte Geräte 0,9
Korrekturfaktor für den Bemessungsstrom bei 6 nebeneinander installierten Geräten 0,85
Korrekturfaktor für verzögerte Auslösung bei 100 Hz 1,1
Korrekturfaktor für verzögerungsfreie Auslösung bei 200 Hz 1,2
Korrekturfaktor für unverzögerte Auslösung bei 400 Hz 1,5
Korrekturfaktor für unverzögerte Auslösung bei 60 Hz 1

Frequenz

Frequenz (Bereich nach ETIM) 50 bis 60 Hz

Leistung

Gesamtverlustleistung für Nennstrom 2,32 W
Verlustleistung pro Pol bei Nennstrom 2,32 W

Lebensdauer

Elektrische Lebensdauer (Anzahl der Zyklen) 4000
Mechanische Lebensdauer (Anzahl der Zyklen) 20000

Abmessungen

Produkttiefe 70 mm
Höhe des Produkts 83 mm
Produktbreite 17,5 mm

Einbau / Montage

Anzugsdrehmoment 2,8 Nm
Einbaulage des Produkts 360° ja

Anschluss

Leiterquerschnitt flexibel (Leitung) in Klemme 1 / 25mm²
Leiterquerschnitt starr (Draht) in Klemme 1 / 35mm²
Eingangs-/Ausgangsklemmenkapazität für starren Leiter (Draht) 1 / 35mm²
Eingangs-/Ausgangsklemmenkapazität für flexiblen Leiter (Draht) 1 / 25 mm²
Anschlussart mit Schraube

Norm

Norm EN 60898-1
Es gilt die europäische WEEE-Richtlinie

Sicherheit

Schutzart IP20

Betriebsbedingungen

Betriebstemperatur -25...70 °C
Verschmutzungsgrad nach IEC 60664 / IEC 60947-2. 2
Energiegrenzwert Klasse I²t. 3
Lager-/Transporttemperatur -25...80 °Cc

CN: 85362010
Frequenz [Hz]: 50
Länge: 85
EAN: 3250614313660
Herstellerindex: MCN116E
Nennspannung [V]: 230
PKWiU: 27.12.22.0
Nennstrom [A]: 16
Serie: Leistungsschalter
Breite: 65
Gewicht: 0,0900
Größe: 15

AC Eingangsspannung:

230 - 400 V

Anzahl:

1

technische daten:ausführunganzahl der geschützten pole: 1polanzahl: 1 ppolkonfiguration: 1 pauslösecharakteristik: cfunktionenmit abschaltbarem n-pol: neinelektrische eigenschaftenbemessungskurzschlussausschaltvermögen icn: 6 karatierte schaltspannung ue (ac): 230 / 400 vsversorgungsspannungsart: acfrequenz: 50/60 hzspannungbemessungsisolationsspannung ui: 500 vbemessungsstoßspannungsfestigkeit uimp: 4000 VFrequenzFrequenz (Bereich bis Etim): 50 bis 60 HzLeistungGesamtverlustleistung bei Nennstrom: 2,32 WVerlustleistung pro Pol bei Nennstrom: 2,32 WHaltbarkeitElektrische Haltbarkeit (Anzahl der Zyklen): 4000Mechanische Haltbarkeit (Anzahl der Zyklen): 20000AbmessungenProdukttiefe: 70 mmProdukthöhe: 83 mmProduktbreite: 17,5 mmInstallation / MontageAnzugsdrehmoment: 2,8 nmProduktmontageposition 360°: JaStandardStandard: EN 60898-1Europäische WEEE-Richtlinie: AnwendbarSicherheitSchutzgrad: IP20Bedingungen Betriebstemperatur: -25…70 °CVerschmutzungsgrad gemäß IEC 60664 / IEC 60947-2.: 2Energiebegrenzungsklasse I2T.: 3Lager-/Transporttemperatur: -25…80 °C**Veranschaulichend Foto

Leitungsschutzschalter – Originalprodukt von Hager. Bezeichnung: HAGER MCB Leitungsschutzschalter 6kA 1P C 16A MCN116E. Technische Angaben: 1P, 16A. Artikelnummer: MCN116E.
