12V Steckdose Einbau Zigarettenanzünder 20A beleuchtet KFZ Wohnmobil

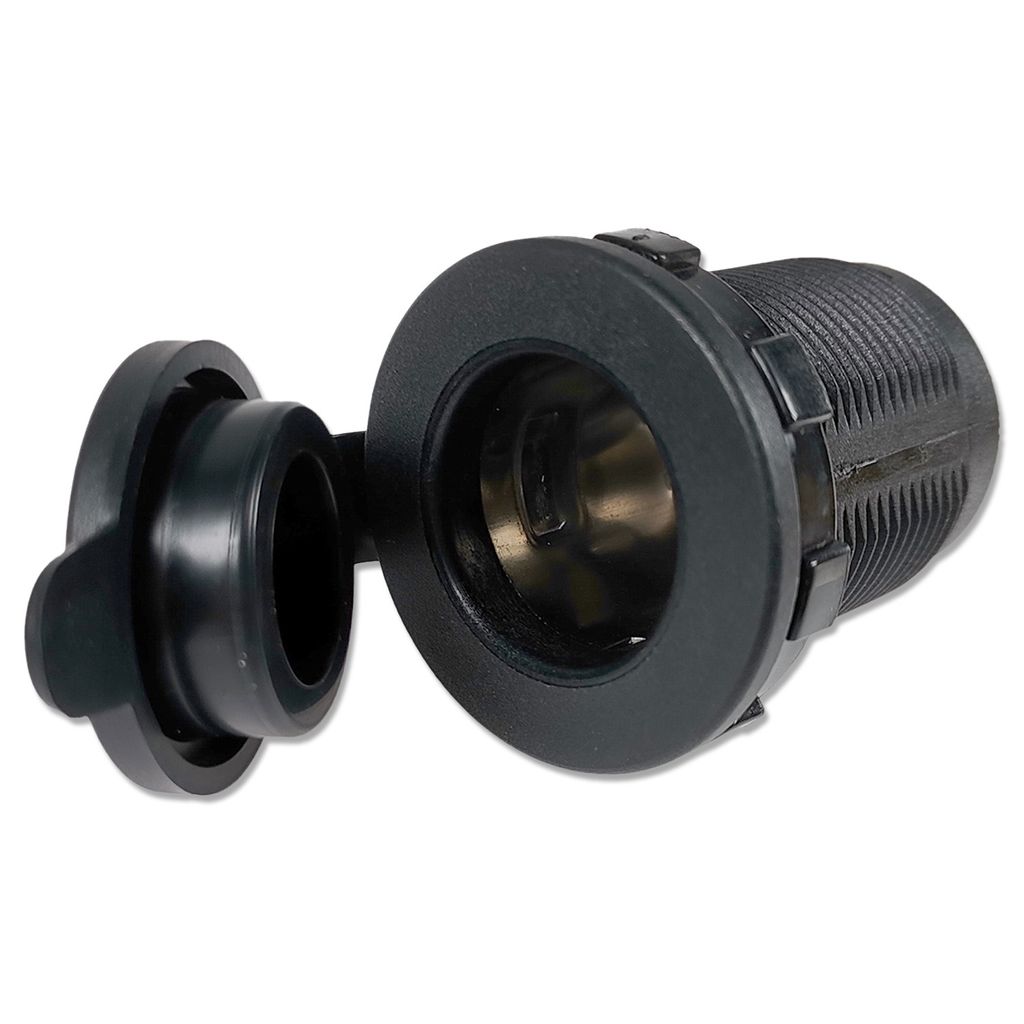

Die beleuchtete Zigarettenanzünderdose (12V Steckdose, KFZ Steckdose, Bordsteckdose) ist eine Einbausteckdose für 12 V DC oder 24 V DC mit bis zu 20 A. Sie nimmt Stecker mit Ø21 mm auf, zum Beispiel Zigarettenanzünderstecker und Ladeadapter, hat eine LED-Beleuchtung und wird mit einer Schutzkappe mit Dichtung verschlossen.

Die Einbausteckdose wird in eine Bohrung mit Ø29 mm mit zwei Abflachungen im Abstand von 26,3 (+0,2) mm eingesetzt und über ihr Gewinde (Ø28,6 mm) in Schalttafel oder Armaturenbrett befestigt. Der Anschluss erfolgt über 6,3-mm-Flachsteckanschlüsse für Plus und Minus. Das Gehäuse besteht aus Nylon mit Glasfaser.

Eigenschaften:

• 12 V DC oder 24 V DC: bis zu 20 A bei 12 V DC und bis zu 20 A bei 24 V DC.
• Für Stecker mit Ø21 mm: Zigarettenanzünderstecker, Ladeadapter und anderes 12-V- und 24-V-Zubehör.
• LED-Beleuchtung in der Buchse.
• Schutzkappe mit Dichtung für die Buchse bei Nichtgebrauch.
• Gehäuse aus Nylon mit Glasfaser, Brandklasse UL 94-HB, Farbe Schwarz.
• Einbau in Ø29 mm: Gewinde Ø28,6 mm, Bohrung mit zwei Abflachungen, passend für unsere Einbaurahmen.
• 6,3-mm-Flachsteckanschlüsse für Plus und Minus.

Technische Daten:

• Nennspannung: 12 V DC oder 24 V DC
• Strom: bis 20 A bei 12 V DC, bis 20 A bei 24 V DC
• Buchse: für Stecker mit Ø21 mm
• Beleuchtung: LED
• Kappe: Schutzkappe mit Dichtung
• Gehäuse: Nylon mit Glasfaser, Brandklasse UL 94-HB
• Gewinde: Ø28,6 mm
• Bohrung in der Schalttafel: Ø29 mm mit zwei Abflachungen im Abstand von 26,3 (+0,2) mm
• Flansch: Ø36,8 mm
• Einbautiefe: 37,4 mm hinter dem Flansch, die Anschlussfahnen ragen weitere 10,8 mm heraus
• Anschluss: Flachsteckanschlüsse 6,3 mm (0,250 Zoll), Plus und Minus
• Betriebstemperatur: -20 bis +60 °C
• Leitung: 18 AWG bis 10 A, 16 AWG bis 15 A, 12 AWG bis 20 A
• Farbe: Schwarz

Passende Einbaurahmen (Ø29 mm):

Die Zigarettenanzünderdose passt in unsere Einbaurahmen für Einsätze mit 29 mm Einbaudurchmesser:

• Einbaurahmen einfach, 62,7 × 45 mm
• Einbaurahmen doppelt, 105 × 45 mm
• Einbaurahmen doppelt mit Blende, 108 × 44 mm
• Einbaurahmen dreifach mit Blende, 152 × 44 mm

Bei mehreren Öffnungen lassen sich gleiche oder verschiedene Einsätze kombinieren. Die Rahmen sind nicht im Lieferumfang enthalten.

Anwendungsbereiche:

Die Zigarettenanzünderdose ist eine Einbausteckdose für Bordnetze mit 12 V oder 24 V Gleichspannung und lässt sich in Armaturenbrett, Schalttafel oder Bedienpult einsetzen, zum Beispiel in:

• Wohnmobil und Wohnwagen: zusätzliche 12V Steckdose am Küchenblock, Bett oder Sitzplatz für Kühlbox, Kompressor oder Ladeadapter.
• KFZ: Bordsteckdose im Armaturenbrett, in der Mittelkonsole oder im Kofferraum von Auto, Transporter und Camper-Ausbau.
• LKW: Steckdose im 24-V-Bordnetz der Fahrerkabine.
• Boot: Steckdose im Steuerstand oder in der Kajüte, im 12-V- oder 24-V-Bordnetz.
• Motorrad: Steckdose in der Verkleidung im 12-V-Bordnetz.
• Solar- und Inselanlagen: 12V Steckdose am Anlagenpanel einer Solaranlage oder Inselanlage.
• Schalttafeln und Werkstatt: Steckdose für Schaltschrank, Bedienpult oder Werkbank mit 12-V- oder 24-V-Versorgung.

Hinweise zur Montage:

• Eine Bohrung mit Ø29 mm mit zwei Abflachungen im Abstand von 26,3 (+0,2) mm herstellen, die Steckdose einsetzen und am Gewinde befestigen.
• Plus- und Minusleitung an den 6,3-mm-Flachsteckanschlüssen anschließen und die Leitung nach dem Strom wählen: 18 AWG bis 10 A, 16 AWG bis 15 A, 12 AWG bis 20 A.
• Nicht über 20 A belasten und nur an Gleichspannung mit 12 V oder 24 V betreiben.
• Die Schutzkappe bei Nichtgebrauch schließen.

Lieferumfang:

• 1 × Zigarettenanzünderdose mit Schutzkappe

Häufige Fragen:

Für welche Spannung und welchen Strom ist die Steckdose geeignet?

Für 12 V DC und für 24 V DC, jeweils mit bis zu 20 A.

Welche Stecker passen in die Steckdose?

Stecker mit Ø21 mm, zum Beispiel Zigarettenanzünderstecker und Ladeadapter.

Welche Bohrung braucht die Schalttafel?

Eine Bohrung mit Ø29 mm mit zwei Abflachungen im Abstand von 26,3 (+0,2) mm. Das Gewinde hat Ø28,6 mm, der Flansch Ø36,8 mm.

Wie tief baut die Steckdose?

37,4 mm hinter dem Flansch, dazu ragen die Anschlussfahnen weitere 10,8 mm heraus.

Ist die Steckdose beleuchtet?

Ja, sie hat eine LED-Beleuchtung.

Wie wird die Steckdose angeschlossen?

Über 6,3-mm-Flachsteckanschlüsse, Plus und Minus. Welche Leitung passt: 18 AWG bis 10 A, 16 AWG bis 15 A, 12 AWG bis 20 A.

Passt die Steckdose in einen Einbaurahmen?

Ja, in unsere Einbaurahmen für Einsätze mit 29 mm Einbaudurchmesser: einfach, doppelt, doppelt mit Blende und dreifach mit Blende. Sie stehen oben unter „Passende Einbaurahmen“. Die Rahmen sind nicht im Lieferumfang enthalten.

Für welche Fahrzeuge und Einsatzorte ist die Steckdose geeignet?

Für Bordnetze mit 12 V oder 24 V Gleichspannung, etwa in Wohnmobil, Wohnwagen, Auto, LKW, Boot oder Motorrad, in Solar- und Inselanlagen sowie in Schalttafeln und im Armaturenbrett.
