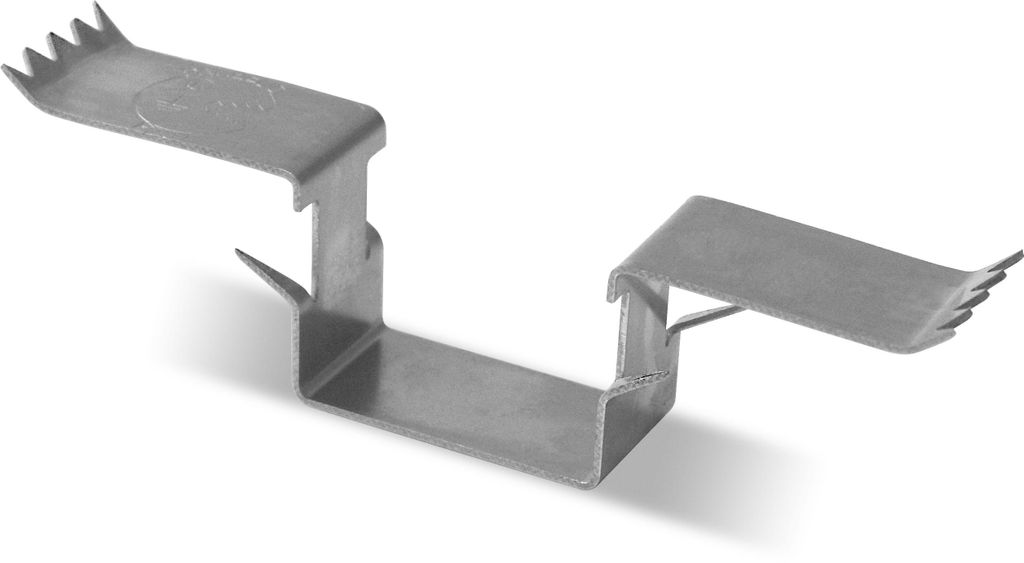

K2 Terragrif, K2SZ, 1 Stk.

Der K2 Terragrif ist ein spezialisiertes Montagezubehör von K2 SYSTEMS, konzipiert zur zuverlässigen Herstellung des Potentialausgleichs innerhalb Ihrer K2 Montagesysteme oder zur effektiven Erdung der PV-Modulrahmen. Es ist essenziell für die elektrische Sicherheit und Systemintegrität. Bitte beachten Sie die Inkompatibilität mit BasicRail Systemen bei der Landscape-Montage.

• Produktbezeichnung: Terragrif, K2SZ
• Hersteller: K2 SYSTEMS
• Funktion: Montagezubehör für Potentialausgleich und Modulerderung
• Material: Edelstahl 301 TA
• Inkompatibilität: Nicht kompatibel mit BasicRail Systemen (Landscape-Montage)

Details: - Herstellernummer: 2001881

Der TerraGrif K2SZ  ist eine kompakte und technisch durchdachte **Blitzschutz- und Potentialausgleichsklemme** aus Edelstahl, entwickelt von **K2 Systems GmbH**. Er ist speziell dafür ausgelegt, innerhalb der **K2 Montagesysteme** eine sichere Verbindung zwischen Modulrahmen und Montageschiene herzustellen und somit eine normkonforme Erdung zu realisieren.

In Kombination mit **K2 Dachhaken**, **K2 Schiene**, **K2 Minirail** oder anderen K2 Unterkonstruktionen ist der TerraGrif K2SZ ein essenzieller Bestandteil für eine sichere und langlebige PV‑Installation. Die Klemme wird direkt unterhalb des Modulrahmens montiert und sorgt so für einen robusten elektrischen Kontakt zwischen Modul und Schiene.

Dank seiner kompakten Bauweise und des Werkstoffs **Edelstahl 301 TA** ist der TerraGrif K2SZ korrosionsbeständig und belastbar. Durch seine Konstruktion ist er besonders für geneigte Dachsysteme geeignet. Allerdings ist er **nicht kompatibel mit BasicRail in horizontaler Montage** (Landscape-Anordnung). Durch seine einfache Montage ergänzt er optimal das K2 Montagesystem‑Portfolio und sorgt für Sicherheit gemäß Normen.

Technische Spezifikationen

• GTIN / EAN: 4251786206889
• Werkstoff: Edelstahl 301 TA
• Gewicht (netto): ca. 3,2 g (0,0032 kg)
• Abmessungen (B × H × T): ca. 10 × 16 × 60 mm
• Materialstärke: 0,5 mm
• Einsatz als Blitzschutz / Erdung / Potentialausgleich innerhalb von K2 Montagesystemen
• Kompatibel mit: SingleRail, SolidRail, MultiRail, MiniRail, TiltUp-Systemen (bei geneigter Montage)
• Nicht kompatibel: BasicRail in Landscape (horizontale Montage)

Funktionsweise und Montage

Der TerraGrif K2SZ wird direkt unter dem Modulrahmen in die K2 Schiene integriert, typischerweise im Bereich der unteren Modulkante.

Die Montage erfolgt werkzeuggestützt und ist einfach umzusetzen. Wichtig ist eine sorgfältige Anbringung, um sicheren Kontakt und somit normgerechte Funktion (z. B.

Einsatzbereiche und Vorteile

• Erweiterung bestehender **K2 Solar- und K2 Montagesysteme** um normgerechte Blitzschutzlösung
• Kompatibel mit **K2 Dachhaken**, **K2 Schiene**, **K2 Minirail** und weiteren Systemkomponenten
• Minimaler Platzbedarf – fügt sich unauffällig unter Modulkanten ein
• Korrosionsbeständigkeit dank Edelstahlmaterial
• Einfache Montage ohne große Extras

Gewicht

Artikelgewicht: ca. 0,0032 kg / 3,2 g

gewicht: (ca. 0,005 kg inkl. Verpackung) – bitte individuell prüfen

Lieferumfang

• TerraGrif K2SZ Klemme (Art.-Nr. 2001881) – 1 Stück

K2 Systems Potentialausgleich 2001881

Hersteller:K2 Systems
Bezeichnung:Potentialausgleich TerraGrif
Typ:2001881
Art des Zubehörs/Ersatzteils:Potentialausgleichsklemme
Zubehör:ja
Ersatzteil:nein
Werkstoff:sonstige
Oberflächenschutz:unbehandelt

K2 Systems Potentialausgleich 2001881: weitere Details

Montagezubehör zur Herstellung des Potentialausgleich der K2 Montagesystemen oder zur Erdung der Modulrahmen. Nicht kompatible Systeme: BasicRail (Landscape-Montage). Material: Edelstahl 301 TA

Geliefert wird: K2 Systems Potentialausgleich TerraGrif 2001881, Verpackungseinheit: 1 Stk., EAN: 4251786206889



Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Potentialausgleich zwischen Modul und Schiene. Material: Edelstahl

Potentialausgleich zwischen Modul und Schiene. Material: Edelstahl
