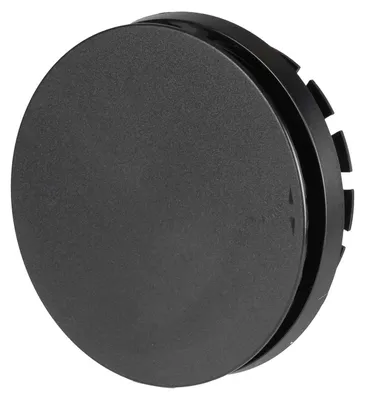

Zehnder Zuluft-Tellerventil ComfoValve Luna S125

Zehnder Zuluft-Tellerventil ComfoValve Luna S125

Das Zuluft-Tellerventil Zehnder ComfoValve Luna S125 eignet sich für die Montage an Wand und Decke. Es ist entwickelt für den Einsatz im Zuluftbereich der Luftverteilung und lässt sich optimal mit den Luftdurchlassgehäusen Zehnder CLRF und Zehnder TVA-P oder anderen Luftauslässen mit Nennweiten von DN 125 kombinieren. Zehnder ComfoValve Luna S125 integriert sich durch eine dezente Optik in alle architektonische Stilrichtungen.

Die optimierte Strömungscharakteristik ermöglicht einen lautlosen und komfortablen Betrieb. Das Zuluft-Tellerventil nutzt eine breite Luftausströmung mittels Coandă-Effekt und vermeidet gleichzeitig Zugerscheinung in Aufenthaltsbereichen. Die Montage, Inbetriebnahme und Wartung erfolgt werkzeuglos. Die Luftmenge kann durch Drehen des Einstellelements in 25 Stufen von außen vorgenommen werden. Nach der Luftmengeneinstellung kann die vorgenommene Einstellung fixiert werden. Dadurch ist ein nachträgliches, unbeabsichtigtes Verstellen nicht mehr möglich. Die technischen Bauteile werden nach der Inbetriebnahme durch die Designblende verschlossen. Der Dichtring ermöglicht eine Montage der Designblende durch einfaches Einstecken und sorgt für eine Abdichtung zum Gehäuse.

In sensiblen Bereichen, wie über Türen, kann der Ausstrombereich von 360° auf 240° begrenzt werden. Dafür ist optional der Zehnder Air Blocker erhältlich (zu finden unter 'Zubehör'). Dieser kann bei erhöhten Anforderungen nachträglich in das Ventil eingesetzt werden.

Allgemein

• minimale Aufbauhöhe von nur 30 mm, unabhängig von der gewählten Luftmengen-Einstellung

• optimierter Ausstrombereich für geräuschlose und zugluftfreie Luftzufuhr dank Coandá-Effekt

• Werkzeuglose Montage, Einstellung und Wartung

• Beschriftungsmöglichkeit der Ventilinnenseite zur Dokumentation der gewählten Einstellung

• Fixierungsmechanismus im Ventil zum Schutz vor ungewolltem Verstellen während der Montage und Wartung

• dezentes und zeitloses Design

Nutzen

• Montagesicherheit dank werkzeugloser Installation und Fixierungsmechanismus gegen unbeabsichtigtes Verstellen bei der Montage und Wartung

• Optimaler Wohnkomfort dank leiser Luftausströmung ohne Zugerscheinungen

• Keine Beeinflussung des Raumdesigns und einfache Integration in anspruchsvolle Architektur dank dezentem Design

Material:KunststoffFarbe:ähnlich RAL 9003Durchmesser:170 mmHinterschnitt:max. 5 mmAnschluss:DN 125Ausblasebereich:360°, mit Air Blocker 240°Abdichtung:DichtringEmpfohlener Einsatzbereich:bis 45 m³/h bei NennlüftungMontageort:Wand und DeckeBetreibstemperatur:bis 60 °C

Zuluftventil ComfoValve Luna. Das Ventil hat einen Anschlussstutzen von Ø 109 mm und dank der Gummidichtung von Ø 125 mm lässt sich das Ventil passgenau auf ein Kunststoff- oder Spirorohr mit einem Durchmesser von Ø 125 mm () setzen. Sie können das Ventil mithilfe der 25 Einstellpositionen präzise einstellen. Der Eigengeräuschpegel des Ventils ist sehr gering: weniger als 25 dB(A). Dank seines geringen Geräuschpegels wird durch dieses Ventil eine äußerst leise und bequeme Art der Lüftung ermöglicht. Das Ventil besteht aus hochwertigem (kratzfestem) Kunststoff, sodass es in nahezu jedem Raum gut aussehen wird. Eigenschaften: 25 Einstellpositionen Maximale Kapazität: 50 m3/h (auf verschiedene Positionen einstellbar) Eigengeräuschpegel: weniger als 25 dB(A) Farbe: Signalweiß (RAL9003) * Material: kratzfester Kunststoff Einsatzbereich: Die Mitte des Ventils muss mit einem Abstand von mindestens 35 cm zur Wand installiert werden.
