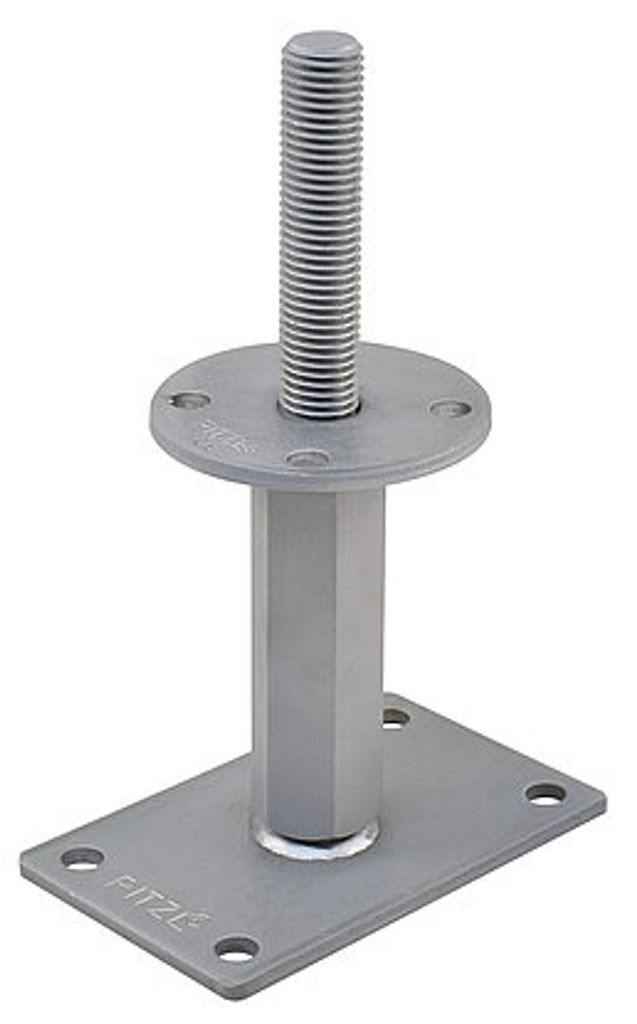

Die Pitzl Pfostenträger-Stützenfüße
Erfüllen die Anforderungen des konstruktiven Holzschutzes und zeichnen sich durch eine hohe Zug- und Drucktragfähigkeit aus.
Montage von z.B. Carport, diverse Holzaufständerungen, Zäune oder auch Vordächer sind mit diesen Produkten einfach, schnell, sicher und ohne großen Montageaufwand bzw. Fräsarbeiten möglich.
Durch die vorhandenen Einstellbereiche nach der Montage, ist eine einfache Justierung der Träger möglich, aber auch z.B. nachträgliche Setzung von Fundamenten können einfach wieder ausgeglichen und angepasst werden.
Vorteile von dem Pfostenträger-Stützenfuß
Nach der Montage 65 mm höhenverstellbar (142 bis 207 mm)
ZiNiP-Beschichtung, dadurch Dauerhaftigkeit der Träger / Füße gegeben
Montage einfach, schnell und ohne Abbundarbeiten möglich
Sehr stabile Ausführung mit M 24 Gewinde
Rechts / links Gewindemuffe
Maße Grundplatte: 160x100x6 mm (Befestigungslochdurchmesser: 13 mm)
Trägerplatte: Ø100x6 mm (Befestigungslochdurchmesser: 12 mm)
Zur seitlichen Fixierung wird der Dorn M 24 x 110 mm in die Holzsäule gesteckt.
Lieferumfang:
1 Stück Pitzl T-Pfostenträger mit Dorn.
- Pfostenträger M24 x 110 mm Höhen verstellbar 142 - 207 mm mit Gewinde | UP = 160 x 100 mm.
- Höhenverstellbar von 142 bis 207 mm, Verdrehsicherung des Rechts/Links-Gewindes durch eine Kontermutter (gehört nicht zum Lieferumfang).
- Stabiler Pfostenträger mit zusätzlicher Gewindestange M24x110 mm zur seitlichen Pfosten-Fixierung.
- Maximal charakteristische Drucktragfähigkeit 100 kN = ca. 10197 kg.
- Alle Bauteile mit ZiNiP-Beschichtung für NUTZUNGSKLASSE 3 = 6x mehr Korrosionsschutz als bei einer galvanischen Verzinkung.
- Untere Platte 160x100x6 mm mit 4 Bohrungen D=13 mm und obere Platte D=100x6 mm mit jeweils 4 Bohrungen D=12 mm.
Technische Daten
Ausführung: HöhenverstellbarGewicht: 2,52 kg
Art.-Nummer: 00000-4251409401943
Shop-Nummer: 195491
EAN: 4251409401943
Anwendung:
Pfostenträger rechts/links zum Aufdübeln sind zur Aufnahme von vertikalen und horizontalen Lasten geeignet. Durch das links/rechts Gewinde kann der Pfostenträger einfach und schnell justiert werden.
Befestigung:
Tellerkopfschraube 10x120 oder Gestellschraube (DIN 571) und Ankerbolzen oder Betonschrauben 12 mm.
Mit europäisch technischer Bewertung (ETA 10/0413) ausgenommen Type 10901.0000.
- Dorn(mm): 24x110
- Gewinde M 24 unten(mm): 65
- Höhe(mm): 142-207
- Material: Stahl
- obere Platte(mm): ø 100x6
- Oberfläche: ZiNiP beschichtet
- untere Platte(mm): 160x100x6
- Type: 10921.1000
- Bezeichnung: Pfostenträger
- Marke: Pitzl
- Inhaltsangabe (ST):1
- Maße
- 100mm x300mm x160mm
- Höhe
- 207 mm
- Breite
- 322 mm
- Länge
- 494 mm
- Gewicht
- 2.585 kg
- Modell
- 10921.1000
- Material
- Stahl
- Stückzahl
- 12
- Lieferumfang
- 1 Stück Pitzl T-Pfostenträger mit Dorn.
- EAN
- 4251409401943
- Herstellernummer
- 10921.1000
- Hersteller
- Pitzl
- Maße
- 100mm x300mm x160mm
- Höhe
- 207 mm
- Breite
- 322 mm
- Länge
- 494 mm
- Gewicht
- 2.585 kg
- Modell
- 10921.1000
- Material
- Stahl
- Stückzahl
- 12
- Lieferumfang
- 1 Stück Pitzl T-Pfostenträger mit Dorn.
- EAN
- 4251409401943
- Herstellernummer
- 10921.1000
- Hersteller
- Pitzl
