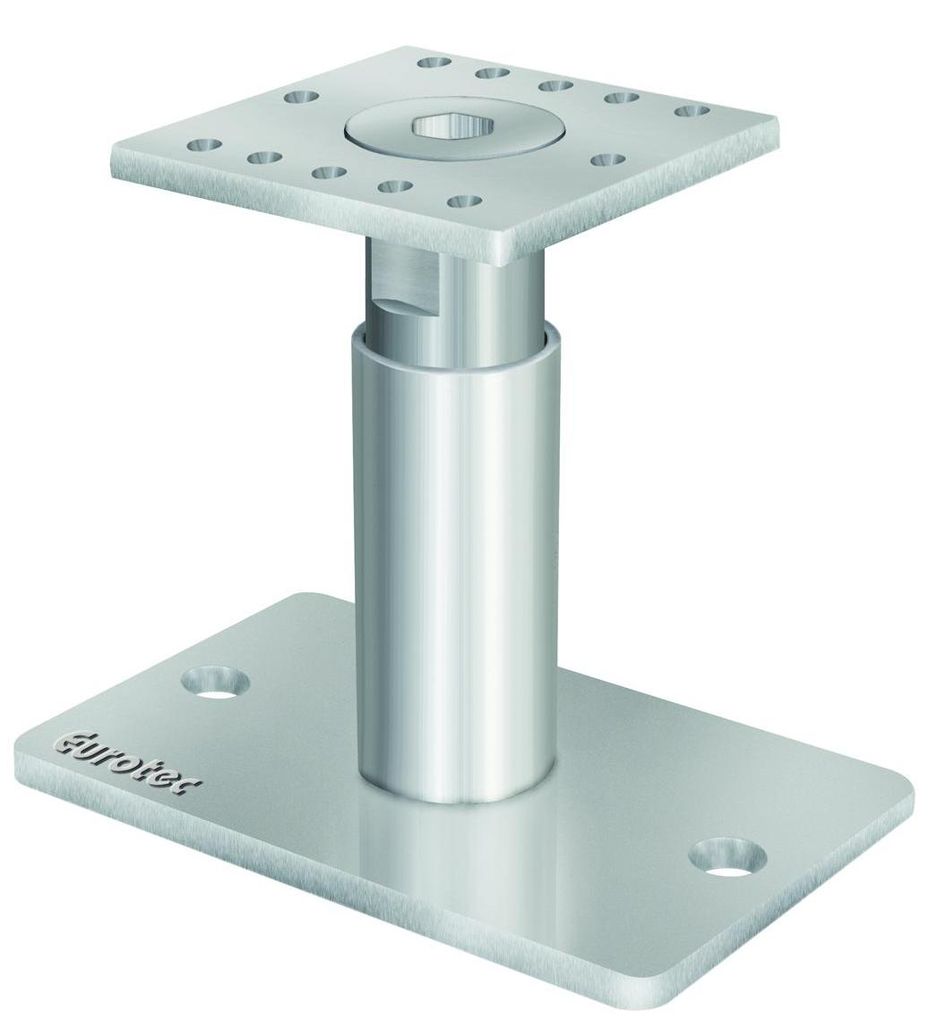

Eurotec, Pfostenträger, Pedix höhenverstellbar - Größe: 140 + 50 mm

Der Eurotec Stützenfuß PediX 140+50 ist ein Pfostenträger für Holzstützen ab 100 x 100 mm, den du auf ein Betonfundament schraubst. Er hält das Hirnholz vom Fundament fern und erfüllt so die Anforderungen an den konstruktiven Holzschutz.

Die Kopfplatte schraubst du mit den 12 mitgelieferten Vollgewindeschrauben aus Edelstahl A2 ohne Vorbohren und ohne Fräsen auf das Hirnholz, eine EPDM-Dichtung hält Nässe fern. Im montierten Zustand bleibt die Höhe von 140 - 190 mm verstellbar, so gleichst du Toleranzen und das Setzen der Fundamente aus.

Vorteile auf einen Blick

• Konstruktiver Holzschutz: das Hirnholz steht nicht auf dem Fundament
• Auch nach der Montage um bis zu 50 mm höhenverstellbar
• EPDM-Dichtung am Hirnholz
• Montage ohne Fräsen und ohne Vorbohren
• 12 Vollgewindeschrauben Edelstahl A2 5,0 x 80 mm liegen bei
• Baustahl S235JR, feuerverzinkt

Lieferumfang

• 1 Stützenfuß PediX 140+50, feuerverzinkt
• 1 EPDM-Dichtung
• 12 Vollgewindeschrauben Edelstahl A2, 5,0 x 80 mm

Technische Daten

• Höhe im montierten 140 - 190 mm, verstellbar
• Grundplatte: 160 x 100 x 8 mm
• Löcher Grundplatte: 2 Stück, Ø 13,5 mm
• Mindestquerschnitt Stütze: 100 x 100 mm
• Material: Baustahl S235JR
• Oberfläche: feuerverzinkt, Korrosivitätskategorie C3
• Nutzungsklassen: 1, 2 und 3 nach DIN EN 1995-1-1
• Zulassung: ETA-13/0550
• Eurotec Art.-Nr.: 904681
• Verkaufseinheit: 1 Stück

FAQ

Welchen Querschnitt muss die Holzstütze haben?
Mindestens 100 x 100 mm, darauf ist die Kopfplatte mit den 12 Schrauben ausgelegt.

Muss ich die Schrauben vorbohren?
Nein. Eurotec sieht vor, die 12 mitgelieferten Vollgewindeschrauben nach dem Zentrieren der Kopfplatte in einem Winkel von 25 Grad ohne Vorbohren einzudrehen. Stell das Drehmoment am Akkuschrauber so ein, dass die Schrauben nicht überdreht werden.

Womit befestige ich den Stützenfuß auf dem Fundament?
Eurotec nennt Bolzenanker Ø 12,0 mm oder Eurotec Rock Betonschrauben Ø 12,5 mm in passender Länge. Die Löcher der Grundplatte haben 13,5 mm Durchmesser. Das Befestigungsmaterial für das Fundament ist nicht enthalten.

Kann ich die Höhe nach der Montage noch verändern?
Ja, im montierten Zustand bleibt der Stützenfuß im Bereich 140 - 190 mm verstellbar.

Hinweise

Die Befestigungsmittel für das Fundament sind nicht im Lieferumfang.

Jedes Bauprojekt ist individuell und muss statisch geprüft werden. Die Produktbeschreibung enthält keine Aussage zur Tragfähigkeit oder zur statischen Eignung für ein konkretes Bauvorhaben.

Technische Kurzbeschreibung

- Einfache Montage mit Vollgewindeschrauben ohne
- Abbundarbeiten, Vorbohren und Fräsen
- Mind. Holzquerschnitt von 100 x 100 mm
- Zusätzlihcer konstruktiver Holzschutz durch Dichtung am Hirnholz
- Baustahl S235JR (ST37-2) feuerverzinkt
- Lieferung inkl. 12 St. A2-Vollgewindeschrauben 5,0 x 80 mm
- Alle PediX Stützenfüße sind in den Nutzungsklassen 1, 2 und 3 nach
- DIN EN 1995-1 einsetzbar
- Der PdeX V 300+150 kann zusätzlich zu den Vertikallasten noch
- horizontale Kräfte in den Untergrund ableiten
- Hohe Zug- und Drucktragfähigkeit gemäß ETA 13/0550

Maße:

Maße: 140 + 50 mm

mit Europäisch Technischer Zulassung ETA-13/0550. konstruktiver Holzschutz durch EPDM-Dichtung 90 × 90 × 1,5 mm am Hirnholz. hohe Zug- und Druckfestigkeit. feuerverzinkt nach DIN EN ISO 12944-2 (C3). mind. Holzquerschnitt (L × B): 100 × 100 mm. Lieferung inkl. 12 Vollgewindeschrauben 5,0 × 80 mm TX 20 . Trägerplatte (L × B): 90 × 90 mm. Grundplatte (L × B): 160 × 100 mm. Lochdurchmesser Grundplatte: 13,5 mm . Stärke: 8 mm.
