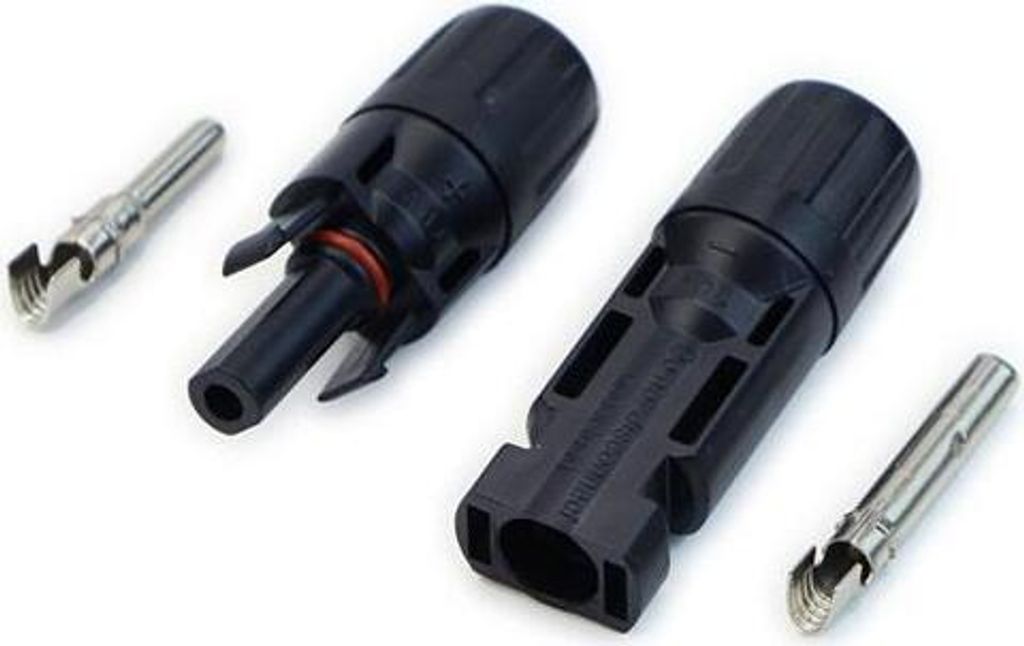

Steckerset MC4 (Stecker und Buchse) für Photovoltaikmodule OR-PV-13605

Das Sunpulse SMC4 Kit besteht aus 1 Eingang und 1 Ausgang MC4 und ist für hohe Ströme und Spannungen ausgelegt und ist kompatibel mit Solarkabeln mit Querschnitten von 2,5 bis 6 mm Spezifikationen

• • Marke: Sunpulse
  • Modell: SMC4
  • Anwendung: Solarstecker
• Schnittstelle: MC4 (Stecker + Buchse)

Kompatibilität

• • Geeignet für: Solarkabel
  • Empfohlener Dauerstrom: 16 A
  • Kompatibler Leiterquerschnitt: 2,5 bis 6 mm²
• Kompatibler Kabelquerschnitt: 10/12/14 AWG

Leistung

• • Empfohlener Strom: 30 A
  • Minimaler Nennstrom: 50 A
  • Empfohlene Spannung: 1000 V DC
• Maximale Spannung: 1 500 V DC

Aufbau

• • Kontaktmaterial: Kupfer
• Isoliermaterial: Polyphenylenoxid (PPO)

Langlebigkeit

• • Widerstand: bis zu 0,3 mΩ
  • Sicherheitsklasse: II
  • Schutzart: IP65
  • Bruchsicher: Ja
  • Wasserdicht: Ja
  • Feuchtigkeit: Ja
  • Feuerbeständigkeit: UL94-V0
  • Feuerlöschen: innerhalb von 10 s
• Betriebstemperatur: -40 bis +90 ℃

Physikalische Eigenschaften

• • Farbe: schwarz und silber
  • Nettogewicht: 30 g
  • Packungsgewicht: 50 g
• Abmessungen der Verpackung (B x H x T): 7 x 1,5 x 1,5 cm

Packungsinhalt

1. • 1x MC4-Stecker (männlich)
   • 1x MC4-Stecker (Buchse)
   • 1x relevante Dokumentation

【 Anwendung 】Steckverbinder werden verwendet, um Photovoltaikmodule zu verbinden. Sie sind kompatibel mit Leitern mit einem Querschnitt von 1,5-6mm²

Steckverbinder sind zudem beständig gegen UV-Strahlen und ungünstige Witterungsbedingungen.

【 Bequem und schnell zu bedienen 】Schnelle und einfache Montage und einfaches Entfernen der Stecker ohne Zuhilfenahme eines zusätzlichen Instruments.

Das Set enthält MC4-MC4-Anschlüsse in zwei Typen: männlich und weiblich

---

Hochwertiges komplettes MC4-Steckerset (männlich und weiblich). Steckverbinder werden zum Verbinden von Photovoltaikmodulen verwendet. Sie sind kompatibel mit Drähten mit einem Querschnitt von 1,5-6 mm². Die Steckverbinder sind außerdem beständig gegen UV-Strahlen und widrige Witterungsbedingungen.

️Steckertyp: MC4

️Betriebstemperaturbereich: -40 - 90°C

️Anzahl der Drähte: 1

️Aderquerschnitt: 1,5-6 mm²

️Nennspannung: 1000VDC

️Schutzart (IP): 67

️Kontaktmaterial: Kupfer (100%) verzinnt

️Entflammbarkeitsklasse des Gehäuses UL94: V0

️UV-Beständigkeit: ja

️Weitere Merkmale: Ø 18

️Abmessungen - Länge (mm): 300 mm

️Anschlussart: Klemme

️Erdeinbaumöglichkeit: nein

️Gehäusematerial: PC/PPO

️Isolationsspannung: 6 kV

️Gewicht: 26 g

️Kontaktwiderstand: 0,2 mOhm

️Kontakttemperatur: 105 °C

️Standardkonformität: IEC 60068-2-52

Entdecken Sie das hochwertige Steckerset MC4 (Stecker und Buchse) OR-PV-13605, speziell für den Anschluss von Photovoltaikmodulen. Dieses vollständige Set umfasst sowohl männliche als auch weibliche Stecker und ist mit Leitungen mit einem Querschnitt von 1,5–6 mm² kompatibel. Mit einer Schutzklasse von IP67 bietet dieses Steckerset ausgezeichnete Wasserdichtigkeit und vollständige Staubdichtigkeit, was es zu einer idealen Wahl für anspruchsvolle Außenumgebungen macht. Die Steckverbinder sind außerdem UV-beständig und trotzen widrigen Wetterbedingungen. Zusätzliche technische Merkmale umfassen eine Nennspannung von 1000VDC, eine Stromstärke von bis zu 30A, verzinntes Kupfer als Kontaktmaterial, und ein robustes Gehäuse aus PC/PPO im Flammschutzklasse UL94 V0. Der Betriebstemperaturbereich reicht von -40°C bis 90°C, während die maximale Kontakttemperatur 105°C beträgt. Das Set erfüllt die Norm IEC 60068-2-52 und bietet eine Isolationsspannung von 6 kV sowie einen niedrigen Durchgangswiderstand von 0,5 mOhm. Mit einem kompakten Design von 300 mm Breite und 18 mm Durchmesser bei einem Gewicht von nur 26 g ist dieses Steckerset sowohl leicht als auch einfach in der Handhabung. Perfektionieren Sie Ihre Photovoltaikanlage mit einem Stecksystem, das keine Kompromisse bei Qualität und Zuverlässigkeit eingeht.
