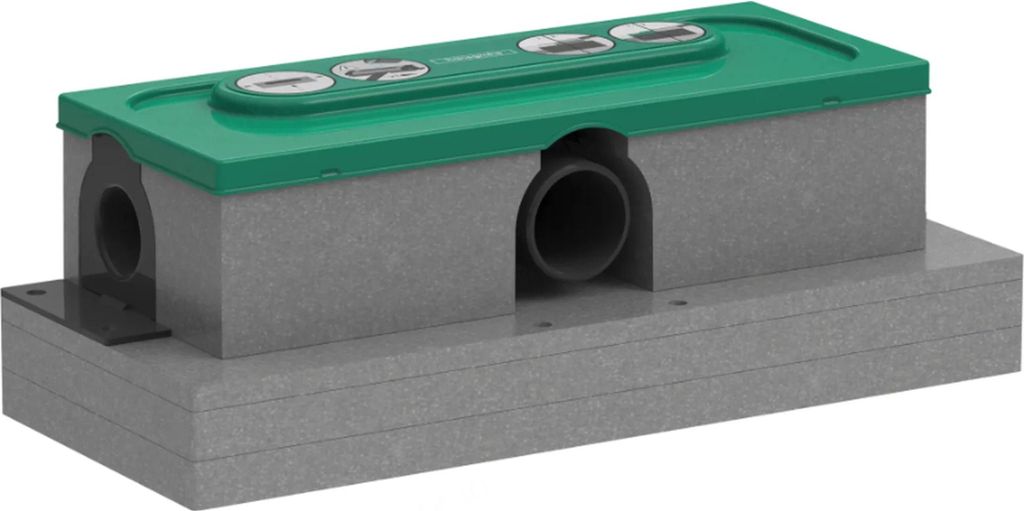

Hansgrohe uBox universal Grundkörper – DN50-Basis für Duschrinnen
Produktbeschreibung
Der Hansgrohe uBox universal Grundkörper dient als Installationsbasis für kompatible Duschrinnen. Der waagerechte Ablauf lässt sich über drei Seiten an eine DN50-Abwasserleitung anschließen. Mit dem mitgelieferten Siphon erreicht der Grundkörper eine Ablaufleistung von 42 Litern pro Minute, mit einem passenden Dryphon sind bis zu 60 Liter pro Minute möglich. Schaumstoffplatten und die Höhenverstellplatte ermöglichen die Anpassung an unterschiedliche Einbausituationen. Der herausnehmbare Siphon erleichtert die Reinigung, während das vormontierte Dichtvlies die fachgerechte Abdichtung unterstützt.
Details
- DN50-Anschluss – dreiseitige Anschlussmöglichkeit für eine flexible Leitungsführung
- Waagerechter Ablauf – horizontal ausgerichteter Abgang für den Bodenaufbau
- Ablaufleistung – 42 l/min mit Siphon und bis zu 60 l/min mit passendem Dryphon
- Mindestaufbauhöhe von 75 mm – für entsprechend vorbereitete Bodenkonstruktionen
- Herausnehmbarer Siphon – ermöglicht einen einfachen Zugang zur Reinigung
Ihre Vorteile auf einen Blick
- Höhenverstellbar mithilfe der mitgelieferten Schaumstoffplatten
- Dreiseitiger DN50-Anschluss für unterschiedliche Einbausituationen
- Für eine schallentkoppelte Montage geeignet
- Siphon mit 50 mm Sperrwasserhöhe
- Dichtvlies, Höhenverstellplatte und Bauschutzkappe im Lieferumfang
Einsatzbereich
Der Grundkörper eignet sich für den bodennahen Einbau kompatibler Hansgrohe Duschrinnen in privaten oder gewerblichen Duschbereichen. Vor der Installation sollten die Mindestaufbauhöhe von 75 mm, die Position der DN50-Abwasserleitung und die Kompatibilität mit der vorgesehenen Duschrinne geprüft werden.
Häufige Fragen (FAQ)
Welche Ablaufleistung bietet der Grundkörper?
Mit dem mitgelieferten Siphon beträgt die Ablaufleistung 42 Liter pro Minute. Mit einem passenden Dryphon sind bis zu 60 Liter pro Minute möglich.
Welche Mindestaufbauhöhe wird benötigt?
Für den Einbau ist eine Mindestaufbauhöhe von 75 mm vorgesehen.
Welche Anschlussgröße besitzt der Ablauf?
Der waagerechte Ablauf besitzt drei Anschlussmöglichkeiten in der Nennweite DN50.
Kann der Siphon zur Reinigung entnommen werden?
Ja, der Siphon ist herausnehmbar und dadurch für die regelmäßige Reinigung gut zugänglich.
Was gehört zum Lieferumfang?
Enthalten sind der Grundkörper, ein Siphon, das vormontierte Dichtvlies, eine Höhenverstellplatte und eine Bauschutzkappe.
- Bestehend aus Grundkörper- Siphon- Werkseitig vormontiertem Dichtvlies- Höhenverstellplatten- Bauschutzkappe- Passend für alle Duschrinne
Anwendung - Neubau - Sanierung - Sperrwasserhöhe 50 mm - Mindestbauhöhe 75 mm - Alblaufleistung mit Siphon bis zu 42 l/min - Ablaufleistung mit Dryphon bis zu 60 l/min - Nenndurchmesser Anschluss DN 50 - Richtung Auslass waagerecht - Anschluss 3-seitig - Montagehalterung ermöglicht Befestigung am Boden - Mit Hilfe der Schaumstoffplatten höhenverstellbar - Montageart wandangebunden - Frei im Raum - Herausnehmbarer Siphon - Geeignet für schallentkoppelte Montag
Technische Daten:- Serie: UBox universal
- Modell: 01001XXX
- Form: Rechteckig
- Material Rinne: Kunststoff
- Länge: 343 mm
- Breite: 139 mm
- Höhe: 87 mm
- Einbautiefe: 0 mm
- Mit Gitter: Nein
- Breite Gitter: 0 mm
- Länge Gitter: 0 mm
- Nenndurchmesser Anschluss: DN 50
- Rohraußendurchmesser: 50 mm
- Richtung Auslass: Horizontal
- Ablaufleistung: 1
- Sperrwasserhöhe: 50 mm
- Mit Siphon: Ja
- Schallisolierend: Nein
- Höhenverstellbar: Ja
- Abschließbar: Nein
- Geeignet für Wandmontage: Ja
- Geeignet für die Anwendung wasserdichter Membran unter Fliesen: Ja
- Geeignet für die Abdichtung im Verbund mit Fliesen und Platten: Ja
- Geeignet für Betonboden: Ja
- Geeignet für beschichteten Boden: Nein
- Geeignet für Vinylboden: Nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
besteht aus: Grundkörper, Siphon, werkseitig vormontiertes Dichtvlies, Höhenverstellplatten, Bauschutzkappe passend für RainDrain Match, Flex, Rock und Original FertigsetsAnwendungsbereich: Neubau, Sanierung Sperrwasserhöhe: 50 mm Mindestbauhöhe: 75 mm Ablaufleistung mit Siphon: bis zu 42 l/min Ablaufleistung mit Dryphon: bis zu 60 l/min Nenndurchmesser Anschluss: DN50 Richtung Auslass: waagerecht Anschluss: 3-seitig Montagehalterung ermöglicht einfache Befestigung am Bodenmit Hilfe der Schaumstoffplatten höhenverstellbarMontageart: wandangebunden, frei im Raum leicht zu reinigender Siphonherausnehmbarer Siphongeeignet für schallentkoppelte Montage
Verpackungseinheit:
1 Stück
[ 25775103: 2026-10-16 20:22:05.0 ]
- hansgrohe uBox universal
- passend für alle Duschrinnen
- Sperrwasserhöhe 50 mm, Mindestbauhöhe 75 mm
- Ablaufleistung mit Siphon bis zu 42l/min
- Ablaufleistung mit Dryphon bis zu 60l/min
- Richtung Auslass waagerecht
- Anschluss dreiseitig
- Montagehalterung ermöglicht einfache Befestigung am Boden
- durch Schaumstoffplatten höhenverstellbar
- Montage wandangebunden - frei im Raum
- heruasnehmbares Siphon
- bestehnd aus:
- Grundkörper, werkseitig vormontiertes Dichtvlies, Höhenverstellplatten, Bauschutzkappe
Körper mit Kanaleinlauf, Standmodell Hansgrohe 4059625350850 TRV_3840757 – Ableitung: Horizontal
- Form: Rechteckig
Basisset uBox universal, für die Standardinstallation
- kompatibel mit allen linearen Duschrinnen
- Water damage protection Technologie für maximale Wasserdichte
- horizontale Ablaufrichtung
- dank der Schaumplatten höhenverstellbar
- einfache Fixierung am Boden mit der Montagehalterung
- Anschluss an 3 Seiten
- Installation freistehend, oder an der Wand fixiert
- geeignet für die schalldichte Montage
Technische Daten
- Durchfluss mit Siphon: bis 42 l/Min
- Durchfluss Dryphon: bis 60 l/Min
- Anschlussabmessungen: DN50
- Sperrwasserhöhe: 50 mm
- minimale Installationshöhe: 75 mm
Lieferumfang
- Basisset
- Schutzabdeckung des Astriches
- bereits zusammengestellte Dichtungsmembran
- Easy Clean abnehmbarer Siphon, einfach zu reinigen
- Schaumplatten zur Einstellung der Höhe
Für das komplette Produkt muss eine Duschrinne bestellt werden, die kein Bestandteil der Lieferung ist.
Â- Besteht aus: Grundkörper, Siphon, werkseitig vormontiertem Dichtvlies, Höhenverstellplatten, Bauschutzkappe Â- universaler Grundkörper passend fÃ1/4r alle Duschrinnen Â- Anwendungsbereich: Neubau, Sanierung Â- Sperrwasserhöhe: 50 mm Â- Mindestbauhöhe: 75 mm Â- Ablaufleistung mit Siphon: bis zu 42 l/min Â- Ablaufleistung mit Dryphon: bis zu 60 l/min Â- Nenndurchmesser Anschluss: DN50 Â- Richtung Auslass: waagerecht Â- Anschluss: 3-seitig Â- Montagehalterung ermöglicht einfache Befestigung am Boden Â- mit Hilfe der Schaumstoffplatten höhenverstellbar Â- Montageart: wandangebunden, frei im Raum Â- leicht zu reinigendes Siphon Â- herausnehmbares Siphon
bestehend aus: Grundkörper · Siphon · werkseitig vormontiertem Dichtvlies · Höhenverstellplatten · Bauschutzkappe · passend für alle Duschrinnen · Anwendungsbereich: Neubau · Sanierung · Sperrwasserhöhe 50 mm · Mindestbauhöhe 75 mm · Ablaufleistung mit Siphon bis z
