UNI-T, UT139C, Digitales True RMS Multimeter, mit Kapazitäts- / Frequenz-/ Temperaturmessung

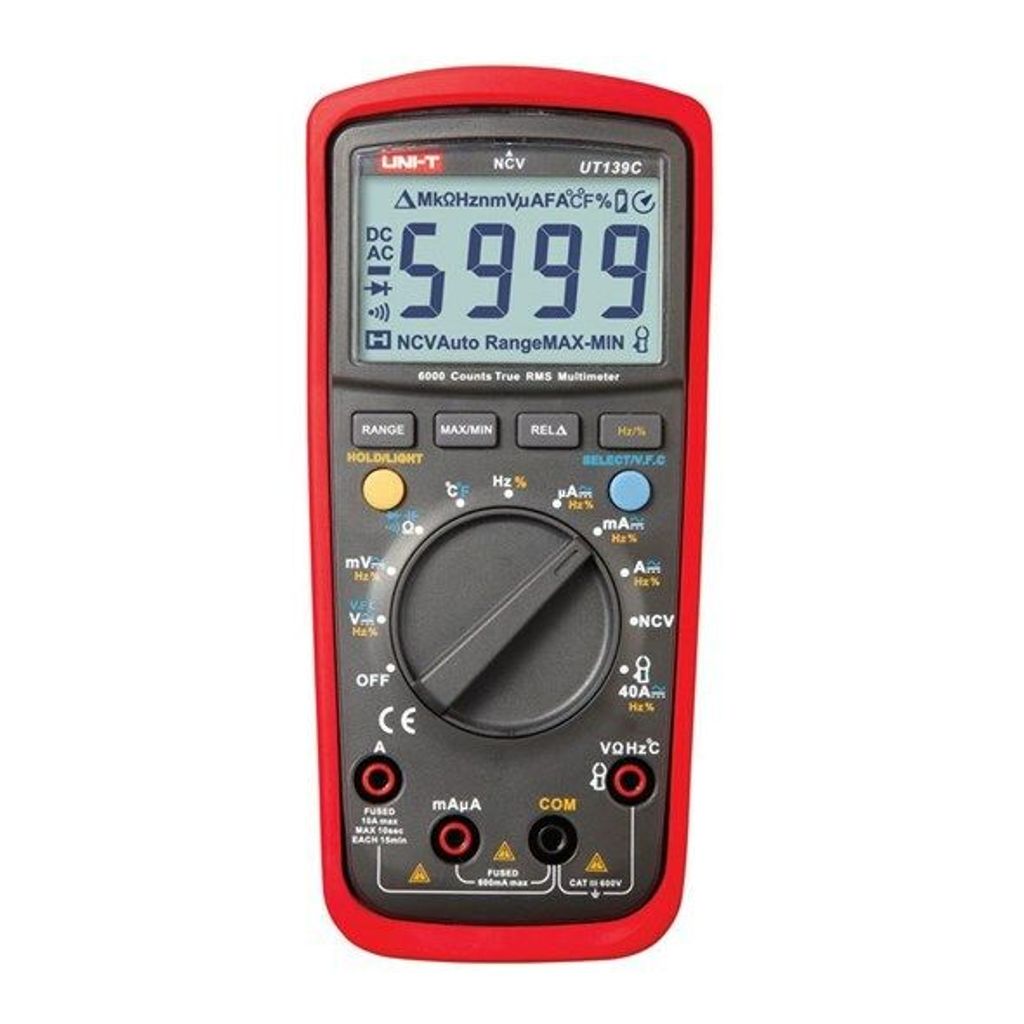

UNI-T UT139C Multimeter
Das UNI-T UT139C Multimeter ist ein neues professionelles Multimeter mit Echteffektivwert-Klassifizierung und CAT III 600V-Schutz, das speziell für die Bedürfnisse von Elektrikern bei der Messung von Niederspannungs-Verteilungsnetzen in Gebäuden entwickelt wurde. Das Gerät verfügt über eine Reihe hervorragender Funktionen, wie z.B. die Messung von Spannungen mit niedriger Impedanz (LoZ) (für die Variante UT139E + UT139S), die Messung von Spannungen mit variabler Frequenz (VFC) (für die Variante UT139E + UT139S), die berührungslose Spannungsmessung (NCV), die Messung von Kondensatorkapazitäten, die Messung des Frequenzverhältnisses oder auch die Temperaturmessung. Der Anzeigebereich beträgt ± 6.000, für Kapazität und Frequenz 9999. Die Aktualisierungsrate beträgt 2 bis 3 Mal pro Sekunde. Die Absicherung der Strombereiche erfolgt durch Rohrsicherungen (10A-Bereich durch FF 10A H/600V-Sicherung (6 x 25mm); mA/µA-Bereich durch FF 600mA H/600V-Sicherung (6 x 32mm)). Die Stromversorgung des Multimeters erfolgt über zwei AA 1,5 Alkali-Batterien. Der Messgrößenbereich kann automatisch, aber auch manuell gewählt werden. Im Lieferumfang enthalten sind Messkabel mit Spitzen, eine Thermosonde mit K-Zelle sowie Batterien.

UT139C ist die ideale Wahl, wenn Sie ein professionell ausgestattetes Multimeter mit einer Reihe von überlegenen Funktionen wünschen, das zudem genau, übersichtlich, sicher und sehr einfach zu bedienen ist.

Produktparameter (Multimeterfunktion):

- True RMS-Messung (das Gerät misst den Effektivwert von Wechselstrom und -spannung)
- Wechselspannungsmessbereich (AC 45 Hz bis 1kHz) : 60 mV / 600 V
- Wechselstrommessbereich (AC 45 Hz bis 1kHz) : 600 uA / 10 A
- Gleichspannungsmessbereich (DC) : 60 mV / 600 V
- Gleichstrommessbereich (DC) : 600 uA / 10 A
- Widerstandsmessbereich : 600 Ω / 60 MOhm
- Kondensator-Kapazitätsmessbereich : 9.999 nF / 99.99 mF
- Kapazitätsmessung im Relativmodus (REL)
- Anschlussmöglichkeit für optionale Zangen zur Messung von Strömen bis zu 60A AC / DC
- Leiterdurchgangsprüfung (Summer)
- Dioden- und Halbleiterübergangsprüfung bei 3,2V
- berührungslose Spannungsmessung (NCV)
- Wechselstrommessung (DCL)
- automatische und manuelle Bereichswahl
- Verpolungserkennung
- Data-Hold-Funktion
- Minimal- und Maximalwertanzeige
- Display-Hintergrundbeleuchtung
- automatische Abschaltung bei Inaktivität
- Anzeige für schwache Batterie
- Überlastschutz, Sicherungsschutz

Technische Parameter :
- Gleichspannungsmessung ( Eingangsimpedanz nach Bereich 3 bis ca. 10MΩ ) :
( Bereich / Auflösung / Genauigkeit )
60.00 mV / 0.01mV / ±0.5 % + 3
600.0 mV / 0.1 mV / ±0.5 % + 2
6.000 V / 1 mV / ±0.7 % + 3
60.00 V / 0.01 V / ±0.7 % + 3
600.0 V / 0.1 V / ±0.7 % + 3


- Wechselspannungsmessung ( Eingangsimpedanz ca. 10MΩ ) :
( Bereich / Auflösung / Genauigkeit )
60,00 mV / 0,01 mV / ± 1,0 % + 3
600,0 mV / 0,1 mV / ± 1,0 % + 3
6,000 V / 0,001 V / ± 0.8 % + 3
60.00 V / 0.01 V / ± 0.8 % + 3
600.0 V / 0.1 V / ± 0.8 % + 3
VFC 200 bis 600.0 V / 0.1 V / ± 4.0 % + 3

- Gleichstrommessung :
( Bereich / Auflösung / Genauigkeit )
600.0 μA / 0.1 μA / ± 0.7 % + 2
6000 μA / 1 μA / ± 0.7 % + 2
60.00 mA / 0.01 mA / ± 0.7 % + 2
600.0 mA / 0.1 mA / ± 0.7 % + 2
6.000 A / 0.001 A / ± 1.0 % + 3
10.00 A / 0.01 A / ± 1.0 % + 3


- Wechselstrommessung :
( Bereich / Auflösung / Genauigkeit )
600.0 μA / 0.1 μA / ± 1.0 % + 3
6000 μA / 1 μA / ± 1.0 % + 3
60.00 mA / 0.01 mA / ± 1.0 % + 3
600.0 mA / 0.1 mA / ± 1.0 % + 3
6.000 A / 0.001 A / ± 1.2 % + 3
10.00 A / 0.01 A / ± 1.2 % + 3


- Widerstandsmessung :
( Bereich / Auflösung / Genauigkeit )
600.0 Ω / 0.1 Ω / ± 1.0 % + 2
6.000 kΩ / 0.001 kΩ / ± 0.8 % + 2
60.00 kΩ / 0.01 kΩ / ± 0.8 % + 2
600.0 kΩ / 0.1 kΩ / ± 0.8 % + 2
6.000 MΩ / 0.001 MΩ / ± 1.2 % + 3
60.00 MΩ / 0.01 MΩ / ± 1.5 % + 5


- Kapazitätsmessung von Kondensatoren :
( Bereich / Auflösung / Genauigkeit )
9.999 nF / 0.001 nF / im REL-Modus ± 4 % + 10
99.99 nF bis 999.9 µF / 0.01 nF bis 0.1 µF / ± 4 % + 10
9.999 mF bis 99.99 mF / 0.001 mF bis 0.01 mF / ± 10 %


- Frequenz- und Invertierungsmessung :
( Bereich / Auflösung / Genauigkeit )
9.999 Hz bis 9.999 MHz / 0.001 Hz bis 0.001 MHz / ± 0.1 % + 4
0.1 % bis 99.9 % / 0.1 % / nur Referenz


- Temperaturmessung in °C :
( Bereich / Auflösung / Genauigkeit )
- 40 bis 40°C / 1°C / ± 4
> 40 bis 500°C / 1°C / ± 1.0 % + 4
> 500 bis 1000°C / 1°C / ± 2.0 % + 4


- Temperaturmessung in °F :
( Bereich / Auflösung / Genauigkeit )
- 40 bis 104°F / 1°F / ± 5
> 104 bis 932°F / 1°F / ± 1.5 % + 5
> 932 bis 1832°F / 1°F / ± 2.5 % + 5

Mit dem mitgelieferten Thermoelementfühler (K-Zelle) können nur Temperaturen bis max. 230°C

- Display-Typ : LCD TN
- Display-Diagonale : 68 mm
- Abtastrate : 3 / s
- Anzahl der Stellen : 6000
- Stromversorgung : 2 x AA 1.5 V Batterien
- Abmessungen des Geräts : 170 x 80 x 48 mm
- Fallfestigkeit : 1 m
- Gewicht : ca. 354 g (einschließlich Batterien)
- Betriebstemperatur : - 10 bis 50 °C
- Gerät erfüllt die Normen :
cETLus, CAT III 600V, doppelte Isolierung, Überlastschutz 600V-PTC, Verschmutzungsklasse II
EN 61326-1 : 2013; EN 61326-2-2: 2013
EN 61010-1 : 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
Entspricht den UL STD Normen .: 61010-1, 61010-2-030
C22.2 Nr. 61010-1, 61010-2-030, 61010-2-033


Verpackungsinhalt :

- Multimeter UT139C mit schlagfestem Kunststoffkoffer
- 2 x AA Batterien 1.5 V
- Sicherung F1 : 6 x 32 mm FF 600 mA H 600 V (im Gerät)
- Sicherung F2 : 6 x 25 mm FF 10 A H 600 V (im Gerät)
- Thermosonde mit K-Zelle (Teil der Verpackung)
- Messleitungen mit Spitzen (Teil der Verpackung)
- Gebrauchsanweisung Tschechisch, Slowakisch und Englisch


- Hersteller : UNI-TREND

Digital-Multimeter UT139C UNI-T

• Messung:
• Kapazität,
• AC-Strom,
• Kontinuität,
• Gleichstrom,
• Temperatur,
• Füllungsfaktor,
• Häufigkeit,
• Widerstandsfähigkeit,
• Wechselspannung,
• Gleichspannung
• Beleuchtetes Display Klasse
• LCD (6000)
• Messbereich der Gleichspannung 60mV/600mV/6V/60V/600V
• Messgenauigkeit Gleichspannung ±(0,5% + 2 Ziffern)
• Messbereich Wechselspannung 60mV/600mV/6V/60V/600V
• Messgenauigkeit der Wechselspannung ±(0,8 % + 3 Ziffern)
• Messbereich für Gleichstrom 600µA/6000µA/60mA/600mA/6A/10A
• Messbereich Wechselstrom(1) indirekte Messung) 600µA/6000µA/60mA/600mA/6A/10A
• Genauigkeit der DC-Strommessung ±(0,7 % + 2 Ziffern)
• AC-Strommessgenauigkeit ±(1% + 3 Ziffern)
• Echte RMS-Messung
• Echte RMS
• Messbereich des Widerstands 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ
• Genauigkeit der Widerstandsmessung ±(0,8% + 2 Ziffern)
• Kapazitätsmessbereich 10nF/100nF/1000µF/10mF/100mF
• Messgenauigkeit der Kapazität ±(4% + 5 Ziffern)
• Frequenzmessbereich 10...10MHz
• Frequenzmessgenauigkeit ±(0,1% + 4 Ziffern)
• Temperatur-Messbereich -40...1000°C
• Füllungskoeffizient 0,1...99,9%.
• Diodentest
• Durchgangsprüfung des Stromkreises <10Ω, akustisches Signal
• Gewicht 350g
• Entspricht der Norm EN61010 600V CAT III
• Abmessungen (B x H x T) 80x170x48mm
• Stromversorgung R6 AA 1,5V Batterie x2
• Serienmäßige Ausstattung:
• Messkabel
• Tragetasche
• Sonde zur Temperaturmessung
• Automatische Abschaltung
• Automatischer und manueller Bereichswechsel
• Berührungsloser Spannungsdetektor
• HOLD-Funktion (Anhalten der Display-Anzeigen)
• MIN/MAX/REL-Funktion
• Anzeige für schwache Batterie Batterie
• R6 AA 1,5V x2 Batterie R6 AA 1,5V Batterie

Die UT139-Serie sind CAT III 600V-Digitalmultimeter, die für Elektriker entwickelt wurden. Ihre NCV-Funktion kann den elektrischen Zustand durch Messung der EM-Feldstärke effektiv überprüfen. Der eingebaute 31-Segment-Analogbalken bietet dem Elektriker eine bessere visuelle Darstellung der Messergebnisse.

Eigenschaften:

• Übersichtliches LCD-Display
• mit Kapazitäts- / Frequenzmessung
• mit Temperaturmessung
• Komfortable Schutzhülle, mit Messleitungsaufhängung
• 2 Meter Falltest, Präzisionsschutz
• Lauter Summerton
• Ergonomisches Design

• Stromversorgung: 1,5V Batterie (R03) x 2
• Anzeige: 66mm x 51mm
• Produkt-Nettogewicht: 300g
• Produktfarbe Rot und Grau
• Produktgröße (B x H x T): 131mm x 95mm x 58mm
• Mitgeliefertes Zubehör: Messleitung, Temperaturfühler, Bedienungsanleitung

Multimeter UNI-T UT139C - Echteffektiv- und Temperaturmessung

Dieses Echteffektiv-Multimeter bietet sehr vielfältige Messfunktionen und die bestmögliche Genauigkeit. Zusätzlich ist dieses Multimeter für die Temperaturmessung geeignet.

Merkmale

• Automatische und manuelle Bereichswahl
• Bereich AC/DC Spannung bis zu 600V
• Bereich AC/DC Strom bis zu 10A
• Widerstand bis zu 60M'Ѷ
• Kapazität bis zu 100mF
• Frequenz bis zu 10MHz
• Frequenzgang AC Bereiche: 45Hz bis 1kHz
• Temperaturbereich von -40'Å∞C bis 1000'Å∞C
• Berührungslose Spannungserkennung
• Duty Cycle: 0,1% bis 99,9%
• Hintergrundbeleuchtung
• Einschließlich zusätzlicher Funktionen wie o.a.o. diode test, dial-through test, Max/Min, data hold, relative measurement and VFC
• Safety category: CAT III 600V

Package contents

• UT139C Rugged TRMS Multimeter
• Measurement leads
• Battery
• Thermocouple
• English Manual

• UT139C Rugged TRMS Multimeter
• Battery
• Battery
• Thermocouple
