Überspannungsableiter 4P 5 kA, Klasse T1+T2 (B+C) SCHELINGER A51-SPD01-4P-B+C

Die nachfolgenden Überspannungsschutzschualter der MarkeSchelingerdienen dem Schutz vor transienten Überspannungen begrenzen die Frequenz Dauer der nachfolgenden Strömen. Eine solche Installation kann die an das Netz angeschlossenen Geräte schützen, z. B. bei einem Sturm.

Sie eignen sich auch für Photovoltaikanlagen.

Die Schutzschalter können in einen Sicherungskasten mit einer Hutschiene eingebaut werden.

Sie sind wahlweise erähltlich in den KlassenTyp 1+2 (B+C)sowieTyp 2 (C)in der Variation1-polig4-poligsowie3-polig (DC)


Technische Daten

	5 Jahre
Material	Kunststoff ABS / PC
Schutzart	IP 20
Temparaturbeständigkeit	40°C bis + 70°C
Montage	Hutschiene, TH-35 (DIN 35)
Typ T1+T2 (B+C), 5kA 1-Polig 4-Polig
1-Polig	Abmessungen18 x 68 x 90 mm (BxHxT) Farbehellgrau/orange Polzahl1 EntladungsstromImax: 50kA Dauerbetriebsspannung275V AC Spannungsschutzniveau< 1.5 kV Stoßstrom (10/350 µs)5 kA Reaktionszeit<= 25 ns Klemmkapazitätmax. 35 mm²
4-Polig	Abmessungen70 x 68 x 90 mm (BxHxT) Farbehellgrau/orange Polzahl4 EntladungsstromImax: 50 kA Dauerbetriebsspannung275 V AC Spannungsschutzniveau< 1.5 kV Stoßstrom (10/350 µs)5 kA Reaktionszeit<= 25 ns Klemmkapazitätmax. 35 mm²
Typ T1+T2 (B+C), 8 kA 1-Polig 4-Polig
1-Polig	Abmessungen18 x 68 x 90 mm (BxHxT) Farbedunkelgrau/hellgrau Polzahl1 EntladungsstromImax: 50 kA Dauerbetriebsspannung275 V AC Spannungsschutzniveau< 1.5 kV Stoßstrom (10/350 µs)8 kA Reaktionszeit<= 25 ns Klemmkapazitätmax. 35 mm²
4-Polig	Abmessungen70 x 68 x 90 mm (BxHxT) Farbedunkelgrau/hellgrau Polzahl4 EntladungsstromImax: 50 kA Dauerbetriebsspannung275 V AC Spannungsschutzniveau< 1.5 kV Stoßstrom (10/350 µs)8 kA Reaktionszeit<= 25 ns Klemmkapazitätmax. 35 mm²
Typ T1+T2 (B+C), 12,5 kA 1-Polig 4-Polig
1-Polig	Abmessungen18 x 81 x 90 mm (BxHxT) Farbedunkelgrau/hellgrau Polzahl1 EntladungsstromImax: 50 kA Dauerbetriebsspannung275 V AC Spannungsschutzniveau< 1.5 kV Stoßstrom (10/350 µs)12,5 kA Reaktionszeit<= 25 ns Klemmkapazitätmax. 35 mm²
4-Polig	Abmessungen70 x 81 x 90 mm (BxHxT) Farbedunkelgrau/hellgrau Polzahl4 EntladungsstromImax: 50 kA Dauerbetriebsspannung275 V AC Spannungsschutzniveau< 1.5 kV Stoßstrom (10/350 µs)12,5 kA Reaktionszeit<= 25 ns Klemmkapazitätmax. 35 mm²
Typ T2 (C), 5 kA 1-Polig 4-Polig
1-Polig	Abmessungen18 x 68 x 90 mm (BxHxT) Farbedunkelgrau/hellgrau Polzahl1 EntladungsstromImax: 40 kA Dauerbetriebsspannung275 V AC Spannungsschutzniveau< 1.5 kV Stoßstrom (10/350 µs)5 kA Reaktionszeit<= 25 ns Klemmkapazitätmax. 35 mm²
4-Polig	Abmessungen70 x 68 x 90 mm (BxHxT) Farbedunkelgrau/hellgrau Polzahl4 EntladungsstromImax: 40 kA Dauerbetriebsspannung275 V AC Spannungsschutzniveau< 1.5 kV Stoßstrom (10/350 µs)5 kA Reaktionszeit<= 25 ns Klemmkapazitätmax. 35 mm²
Typ T2 (C), DC 1000 V 3-Polig
3-Polig	Abmessungen54 x 68 x 90 mm (BxHxT) Farbehellgrau Polzahl3 EntladungsstromImax: 40 kA Nennspannung1000 V DC Bemessungssdifferenzstrom20 kA Kurzschlussnennstrom40 kA Klemmkapazitätmax. 35 mm²
Typ T1+T2 (B+C), DC 1000 V, 8k A 3-Polig
3-Polig	Abmessungen54 x 68 x 90 mm (BxHxT) Farbehellgrau Polzahl3 EntladungsstromImax: 40 kA Nennspannung1000 V DC Gesamtentladestrom16 kA Bemessungssdifferenzstrom20 kA Kurzschlussnennstrom50 kA Nominale Kurzschlussfestigkeit<= 4.5k V> Stoßstrom (10/350 µs)8 kA Reaktionszeit<= 25 ns Klemmkapazitätmax. 35 mm²
passendes Zubehör
Sicherungskästen IP 65
PG-Verschraubungen

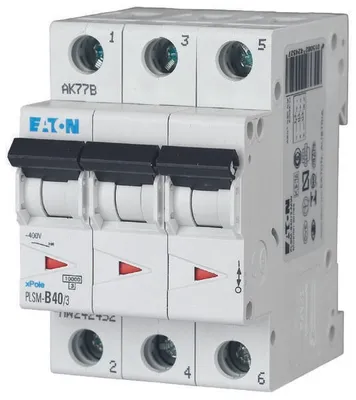

Leitungsschutzschalter
Fehlerstromschutzschalter
FI-Schalter mit LS-Schalter
Phasenschiene
Abdeckstreifen
extra Sammelklemme

Überspannungsableiter 4P 5 kA Klasse T1+T2 (B+C) SCHELINGER A51-SPD01-4P-B+C

Technische Daten:

• Schutzart IP20
• Anzahl der Module 4
• Montage TH-35-Schiene (DIN 35)
• Dauerbetriebsspannung Uc: 275 V AC
• Spannungsfestigkeit Up: <1,5 kV
• Stoßstrom (10/350 µs) Iimp: 5 kA
• Betriebstemperatur -40 °C / +70 °C
• Typ T1+T2 (B+C)
• Marke Schelinge
• Montagedaten
  • Länge 90 mm
  • Breite 70 mm
  • Höhe 68 mm

• Auslösecharakteristik B+C (T1+T2)
• Klasse I+II
• Verbindungen max 35mm2
• Module 4
• Höchste Dauerspannung 275V AC
• Nennableitstoßstrom [In] 25 kA
• Grenzableitstoßstrom [Imax] 50 kA
• Schutzpegel Up <1,5kV
• Montage 35mm Hutschiene
• Schutzart IP 20

Schutzklasse: B + C (1 + 2); Die höchste Betriebsspannung: 275V AC Stoßstrom: Iimp = 5 kA; Entladestrom: In = 10kA; Begrenzungsentladestrom: Imax = 50kA Montage: 35mm DIN-Schiene; Anzahl der Module: 4P Arbeitstemperatur: -40 ° C bis + 80 ° C; Übereinstimmung mit EN 61643-11
