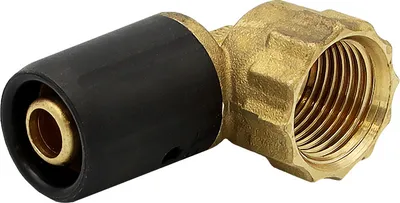

Steckfitting Übergang 16 x 2 auf 1/2" IG
KEIN VERPRESSEN - EINFACH STECKEN!
> Schneiden > Kalibrieren > Stecken > FERTIG
Vorteile:
- Kein Presswerkzeug notwendig
- Außenhülse aus widerstandsfähigem Hochleistungskunststoff PA6 für maximale Schlagsicherheit
- Automatische Abdichtung durch EPDM-Keildichtung mit großem Sicherheitspuffer
- Messingteile aus CW617N (CuZn40Pb2) in schwerer Ausführung für hohe Montagesicherheit
- Sehr guter Widerstandsbeiwert (Zeta) für einen geringeren Druckverlust
- Freier Durchgang und so gut wie keine Strömungsgeräusche
- Alle Werkstoffe sind für die Verwendung im Trinkwasser unbedenklich und entsprechen der UBA-Positivliste
- Zwei Kontrollfenster zur Kontrolle der Einstecktiefe
Eigenschaften:
DVGW DW-8501DL0064
Dauerbelastbarkeit: 10 bar / 70° C / 50 Jahre
Maximale Betriebstemperatur 95° C
Wichtig:
Bitte verwenden Sie zum Kalibrieren ausschließlich
unseren Kalibrierer Z52K1626 in grau!
Anwendungsbereiche:
Trinkwasserinstallationen
Flächen- / Decken-Heizung
Flächen- / Decken-Kühlung
Heizkörperanbindung
Ölfreie Druckluft bis 10 bar
en:
DVGW (außer Kugelhahn für Heizung)
IMA
EN ISO 21003
Montageanleitung:
Mit unseren Steckfittings können Sie schnell und ohne Montagewerkzeug Rohrverbindungen herstellen.
Es wird lediglich eine Rohrschere und ein Kalibrierer benötigt. Das Alu-Verbundrohr wird mit einer Rohrschere auf die Gewünschte Länge gekürzt.
Die Kalibrierung ist erforderlich, damit das Rohrende nach dem Schnitt wieder absolut rund ist und entgratet wird.
Gleichzeitig entsteht durch die Kalibrierung eine Fase. So kann der Fitting ohne Beschädigung des Dichtrings in das Rohr eingeführt werden.
ABLÄNGEN DES ROHRES
Mit einem geeigneten Werkzeug ist das Rohr auf Wunschlänge zuzuschneiden.
Die Querschnittsfläche des Schnittes muss im rechten Winkel zum Rohr stehen. Schräge Schnitte sind zu vermeiden.
Hand- und Stichsägen sowie stumpfe Werkzeuge sind zum Ablängen nicht geeignet.
KALIBRIERUNG UND ENTGRATUNG DES ROHRES
Nach dem Ablängen muss das Rohrende kalibriert und entgratet werden.
Dazu wird der Kalibrierer zunächst bis zum Anschlag in das Rohr eingeführt. Das Entgraten erfolgt nun durch das Drehen des Kalibrierers.
Auf der Rohrinnenseite wird durch das Drehen Material abgetragen, so dass ein Konus am Rohr entsteht,
der das Einführen des Fittings erleichtert und die Keildichtung dadurch vor Beschädigungen schützt.
ACHTUNG: Zur Kalibrierung ausschließlich unseren Kalibrierer Z52K1626 in Grau verwenden!
MONTAGE DES FITTINGS
Führen Sie den Fitting mit angemessenem Druck und in axialer Richtung bis zum Anschlag auf das Rohrende ein.
Die korrekte Einschubtiefe ist durch die zwei integrierten Kontrollfenster zu erkennen. Beide Kontrollfenster müssen durch das weiße Rohr ausgefüllt sein.
Die Fittings sind für die sofortige Montage vom Werk aus vorbereitet, bitte verwenden Sie keine zusätzlichen Gleitmittel.
ENDPRÜFUNG
Prüfen Sie das Rohr auf festen Sitz, das Rohr darf sich nicht mehr herausziehen lassen.
Führen Sie unbedingt eine Druck- und Dichtigkeitsprüfung durch!
Hinweis:
Wir weisen auf die hohe Wichtigkeit einer korrekten und fachgerechten Kalibrierung und Entgratung mittels eines geeigneten Werkzeuges hin.
Es handelt sich um eine nicht wieder lösbare Verbindung!
Bitte vergewissern Sie sich vor das Anbringen des Fittings, dass das Rohr die gewünschte Länge hat und keine Befestigungsschellen o.ä. über das Rohr gezogen werden müssen.
Kein Verpressen - Einfach Stecken!Schneiden… kalibrieren... stecken... fertig!Der Pipetec Steckfitting von VeTe Markt ist die ideale Lösung für Ihre Trinkwasserinstallation, Heizungsinstallation, Flächen- und Deckenheizung sowie Flächen- und Deckenkühlung.
Besonders beeindruckend ist die werkzeuglose Montage, die durch die innovative Stecktechnologie ermöglicht wird.
Die hochwertigen Messingteile aus CW617N in schwerer Ausführung bieten zusätzliche Montagesicherheit.
Mit zwei praktischen Kontrollfenstern können Sie die korrekte Einstecktiefe jederzeit überprüfen.
Der Fitting überzeugt durch seinen freien Durchgang und minimale Strömungsgeräusche.
Dank des optimierten Widerstandsbeiwerts entstehen nur geringe Druckverluste.
Für Alu-Verbundrohre geeignet und bis 10 bar Druckluft einsetzbar.
Alle verwendeten Materialien sind für Trinkwasser zugelassen und entsprechen der UBA-Positivliste.
Vorteile:Kein Presswerkzeug notwendig
Außenhülse aus widerstandsfähigem Hochleistungskunststoff PA6 für maximale Sicherheit
Automatische Abdichtung durch EPDM-Keildichtung mit großem Sicherheitspuffer
Messingteile aus CW617N (CuZn40Pb2) in schwerer Ausführung für hohe Montagesicherheit
Sehr guter Widerstandsbeiwert (Zeta) für einen geringen Druckverlust
Freier Durchgang und so gut wie keine Störungsgeräusche
Alle Werkstoffe sind für die Verwendung im Trinkwasser unbedenklich und entsprechen der UBA-Positivliste
Zwei Kontrollfenster zur Kontrolle der Einstecktiefe
Eigenschaften:DVGW NW-8501DL0064
Maximale Betriebstemperatur 95°C
Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
Einzeln verpackt im Beutel
Anwendungsbereiche:Trinkwasserinstallationen
Heizungsinstallation
Flächen- und Deckenheizung
Flächen- und Deckenkühlung
Ölfreie Druckluft bis 10 bar
en:DVGW
IMA
ÜA
EN ISO 21003
WICHTIG!: Bitte verwenden Sie zum Kalibrieren ausschließlich den Pipetec Kalibrierer K1626 (Artikelnummer V-K1626) in grau!Produktdetails:Artikelname: Übergangsmuffe
Artikelgröße: 16 mm x 2 mm - 1/2 Zoll IG
Artikelmaße: 55 mm x 30 mm x 30 mm
Artikelgewicht ohne Verpackung: 60 g
Verpackung: Einzelverpackt (Hygieneschutz)
