Strawa EGO L Regelantrieb Schnappversch. 230 V f d. vollaut. hydraul. Abgleich

1. Beschreibung:

Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den adaptiven hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungs- und Flächenkühlungssystemen. Stromlos geschlossen

und mit Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung.

Zur Montage an Heizkreisverteilern mit Thermostatventileinsätzen mit Schnellverschluss.

Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus, mit Außendurchmessern von 12 bis 20 mm.

Aufgrund seines Kondensatornetzteils stellt der Ego eine kapazitive Last dar.

Alle vorgeschalteten Aktoren (bspw. Raumregler oder Klemmleisten) müssen dafür geeignet sein.

- erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises

- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel undabhängig vom Nutzerverhalten und der Systemumgebung

- ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten

- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter

- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben

- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen

- Ausführung Stromlos geschlossen

- Ventilanschluss Schnellverschluss

- Spannung 230 V AC, 50 Hz

- Einschaltstrom 130 mA für max. 200 ms

- Dauerbetriebsleistung 1,7 W

- Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)

- Schließ- und Öffnungszeit ca. 3 min

- Stellweg >= 3,5 mm

- Stellkraft 110 N

- Schließmaß Ego 10,8 mm

- Schließmaß Ventil 11,8 mm

- Medientemperatur 10 bis 60 °C (in der Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)

- Lagertemperatur -25 bis 60 °C

- Umgebungstemperatur 0 bis 50 °C

- Luftfeuchte 10 bis 100 % nicht kondensierend

- Schutzart / Schutzklasse IP 54 / II

- Einbaulage Beliebig in jeder Position

- Gehäuse / Gehäusefarbe Polyamid / grau-blau

- Anschlussleitung Flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm2

- Sensorleitung Vorlauf Flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm2 fest verdrahtet

- Sensorleitung Rücklauf Flexibel, schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 mm2 fest verdrahtet

- Temperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm

EGO-Regelantrieb 230 V -> Aufnahme EGO-Schnellverschluss passend für e-class 18, FBH 18, FBR 18, FBM 18 Stationen

- Energieversorgung: Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung

Strawa EGO L Regelantrieb: Hydraulischer Abgleich ohne manuelle Berechnung

Der Strawa EGO L Regelantrieb übernimmt den hydraulischen Abgleich in Flächenheizungs- und Flächenkühlsystemen vollautomatisch. Statt aufwendiger Vorausberechnung lernt die integrierte Steuerung das Nutzerverhalten und die Systemumgebung selbst. Das macht ihn besonders bei der Sanierung bestehender Anlagen interessant, wo Heizkreisdaten oft fehlen oder unvollständig sind.

Elektrothermischer Antrieb für Heiz- und Kühlbetrieb

Der Antrieb arbeitet mit 230 V AC und ist stromlos geschlossen. Fällt die Spannung aus, schließt das Ventil automatisch. Ein Klapphebel erlaubt das manuelle Öffnen ohne Strom, etwa bei der Erstmontage oder beim Entlasten des Ventils. Der Stellweg beträgt 3,5 mm, die Stellkraft 110 N.

Integrierte Vorlauftemperaturbegrenzung im Automatikbetrieb

Im Automatikbetrieb begrenzt der Regler die Vorlauftemperatur auf maximal 60 °C. Die Temperatursensoren sitzen direkt am Rohr: Der Vorlauffühler ist an einer 0,4 m langen Leitung mit rotem Streifen angebracht, der Rücklauffühler an 0,2 m mit blauem Streifen. Beide sind fest verdrahtet und messen per NTC 10k Sensor.

Rohrdurchmesser und Montagevoraussetzungen

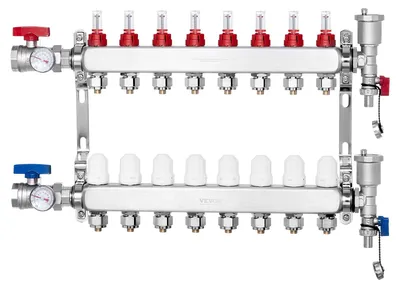

Die Clips passen auf Rohre mit Außendurchmessern von 12 bis 20 mm, egal ob Kunststoff, Metall oder Kombination. Der Regelantrieb wird per Schnellverschluss auf DITECH L Edelstahl Verteiler aufgesteckt. Der Heizkreisverteiler muss dabei einen Heizkreisabstand von mindestens 50 mm aufweisen.

Zweipunkt-Raumtemperaturregler als Voraussetzung

Der EGO L arbeitet nicht autark. Für den Betrieb brauchen Sie zwingend einen Zweipunkt-Raumtemperaturregler je Heizkreis. Ohne diesen Regler ist keine Funktion möglich. Wer eine stetige Regelung oder ein Bus-System plant, benötigt einen anderen Antriebstyp.

Anschlussleitung und elektrische Werte

Die flexible Anschlussleitung ist 1 m lang, schwarz, und kommt mit Aderendhülsen in 2 × 0,34 mm². Der Einschaltstrom liegt bei 130 mA für maximal 200 ms, die Dauerbetriebsleistung unter 1,7 W. Wer mehrere Antriebe auf einem Verteiler einsetzt, sollte den Gesamteinschaltstrom bei der Auslegung der Absicherung berücksichtigen.

Förderung und Einsatzgrenzen

Der EGO L ist für BAFA- und KfW-Förderung geeignet, sofern die jeweiligen Programmbedingungen erfüllt sind. Er passt ausschließlich auf Verteiler mit Schnellverschluss-Schnittstelle. Wer Verteiler ohne diesen Schnellverschluss betreibt, muss auf einen anderen Antrieb zurückgreifen.
