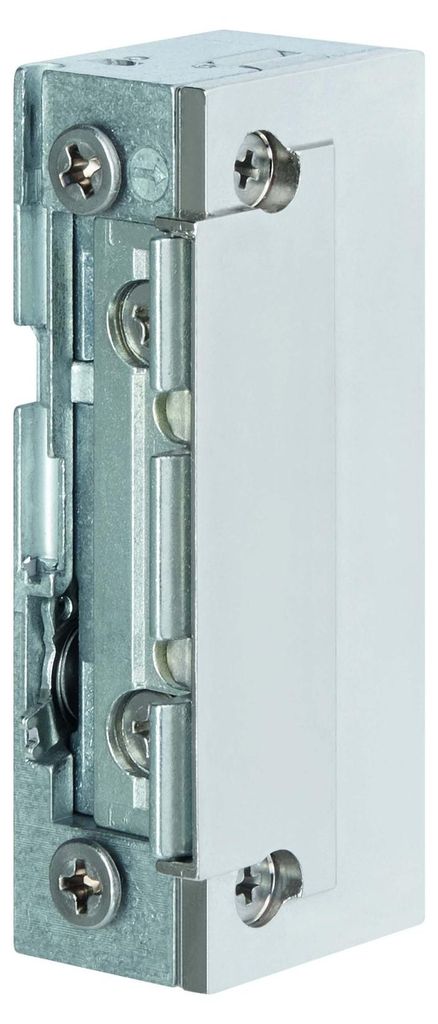

Assa Abloy 118E.13-----A71

Elektro-Türöffner 118E.13

Eigenschaften:

• ProFix 2
• Norm: DIN EN 14846
• Mit mechanischer Entriegelung (Tagesentriegelung)
• Mit elektrischer Dauerentriegelung
• Ohne Stulp
• DIN links und rechts verwendbar
• Radiusfalle, FaFix 3 mm verstellbar (+1/-2 mm), Verstellbarkeit in 0,5-mm-Schritten
• Universalspannungen 10–24 V AC/DC
• Anschluss klemm-/steckbar
• Aufbruchfestigkeit 3750 N
• Symmetrische Bauform
• Senkrecht und waagerecht einsetzbar
• Kompatibel zu gängige n Einsteckschlössern sowie zu bestehen den ProFix 2-Schließblechen

Anwendung:

• Türrahmen

Technische Daten:

• Norm: DIN EN 14846
• Basis: Elektro-Türöffner
• Ausführung: Ohne Schließblech, mit elektrischer Dauerentriegelung
• DIN-Richtung: DIN Links-Rechts
• Funktion: Arbeitsstrom
• Stromart: AC/DC
• Stromanschluss: Klemmbar, steckbar
• Spannungsart: AC/DC
• Kompatibel: Zu Standard Einsteckschloss, zu Schließblech PROFIX 2
• Öffnerbreite: 18,5 mm
• Betriebstemperatur min.: -15 °C
• Öffnerhöhe: 66 mm
• Betriebstemperatur max.: 40 °C
• Öffnertiefe: 25,5 mm
• Verstellbereich Falle: 3 mm
• Aufbruchfestigkeit: 3.750 N
• Spannung min.: 10 V
• Spannung max.: 24 V
• Nennwiderstand: 43 O
• Türflügelanzahl: Einflügelig
• Türart: Abschlusstür
• Türausprägung: Türe gefälzt, Türe stumpf
• Rahmenwerkstoff: Kunststoff, Holz, Aluminium
• Falleneigenschaft: Verstellbar
• Dauerstromfest DC max.: 13 V
• Dauerstromfest DC min.: 11 V
• Falleneingrifftiefe: 5,5 mm
• Fallenvorlast AC max. bei 12V: 200 N
• Fallenvorlast AC max. bei 24V: >350 N
• Fallenvorlast DC max. bei 12V: 50 N
• Fallenvorlast DC max. bei 24V: 200 N
• Stromaufnahme AC bei 12V: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Norm: DIN EN 14846
  • Basis: Elektro-Türöffner
  • Ausführung: Ohne Schließblech, mit elektrischer Dauerentriegelung
  • DIN-Richtung: DIN Links-Rechts
  • Funktion: Arbeitsstrom
  • Stromart: AC/DC
  • Stromanschluss: Klemmbar, steckbar
  • Spannungsart: AC/DC
  • Kompatibel: Zu Standard Einsteckschloss, zu Schließblech PROFIX 2
  • Öffnerbreite: 18,5 mm
  • Betriebstemperatur min.: -15 °C
  • Öffnerhöhe: 66 mm
  • Betriebstemperatur max.: 40 °C
  • Öffnertiefe: 25,5 mm
  • Verstellbereich Falle: 3 mm
  • Aufbruchfestigkeit: 3.750 N
  • Spannung min.: 10 V
  • Spannung max.: 24 V
  • Nennwiderstand: 43 O
  • Türflügelanzahl: Einflügelig
  • Türart: Abschlusstür
  • Türausprägung: Türe gefälzt, Türe stumpf
  • Rahmenwerkstoff: Kunststoff, Holz, Aluminium
  • Falleneigenschaft: Verstellbar
  • Dauerstromfest DC max.: 13 V
  • Dauerstromfest DC min.: 11 V
  • Falleneingrifftiefe: 5,5 mm
  • Fallenvorlast AC max. bei 12V: 200 N
  • Fallenvorlast AC max. bei 24V: >350 N
  • Fallenvorlast DC max. bei 12V: 50 N
  • Fallenvorlast DC max. bei 24V: 200 N
  • Stromaufnahme AC bei 12V: 250 mA
  • Stromaufnahme AC bei 24V: 500 mA
  • Stromaufnahme DC bei 12V: 280 mA
  • Stromaufnahme DC bei 24V: 560 mA
  • Bauform: Symmetrisch
  • Einbaulage: Waagerecht, senkrecht
  • Befestigungsart: Zum Einlassen
  • Entriegelung: Mechanisch


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• auch für Normstahlzargen geeignet
• Radiusfalle FaFix 3 mm verstellbar
• bei Nennspannung 10 - 24 V = Universalspannung 10-24V AC/DC dauerbetriebsfest 11-13 V DC
• bei Nennspannung 22 - 42 V = Universalspannung 22-42V AC/DC dauerbetriebsfest bis 22-26 V DC
• Dauertest 250.000 Zyklen
• Aufbruchfestigkeit 3750 N
• symmetrische Bauform, daher links/rechts und waagerecht einsetzbar

• Arretierung: nein
• Brandschutztauglich: nein
• Kastenausführung: symmetrisch
• Kastenbreite(mm): 18,5
• Kastenhöhe(mm): 66
• Kastentiefe(mm): 25,5
• Kontaktart: Moment- u. Dauerkontakt
• Nennspannung: 10 - 24 V
• Richtung: universal
• Rückmeldung: nein
• Type: 118E.13
• Ausführung: mech. Entriegelung
• Marke: EffEff
• Komponente: Türöffner
• Inhaltsangabe (ST): 1

ASSA ABLOY Elektrotüröffner (10-24 V AC/DC Standard / DIN links / rechts mit FaFix) - 118E.13-----A71

Elektrotüröffner (10-24 V AC/DC Standard / DIN links / rechts mit FaFix) - 118E.13-----A71 von ASSA ABLOY, aus der Kategorie: Türöffner Standard, mit der Artikelnummer: 118E.13-----A71 und der EAN: 4042203356337

Radiusfalle, FaFix® 3 mm verstellbar · Universalspannungen · kompatibel zu gängigen Einsteckschlössern · kompatibel zu ProFix® 2 Schließblechen · symmetrische Bauform · DIN links/rechts, sowie waagerecht einsetzbar Weitere technische Eigenschaften: · Aufbruchfestigkeit: 3750N


• Radiusfalle, FaFix® 3 mm verstellbar
• Universalspannungen
• kompatibel zu gängigen Einsteckschlössern
• kompatibel zu ProFix® 2 Schließblechen
• symmetrische Bauform
• DIN links/rechts, sowie waagerecht einsetzbar

Weitere technische Eigenschaften:

• Aufbruchfestigkeit: 3750N

Radiusfalle, FaFix 3 mm verstellbar Universalspannungen kompatibel zu gngigen Einsteckschlssern kompatibel zu ProFix 2 Schlieblechen symmetrische Bauform DIN links/rechts, sowie waagerecht einsetzbar

Weitere technische Eigenschaften:
Aufbruchfestigkeit: 3750N

Gache 118e Profix2 10/24V ASSA ABLOY 4042203356337 53915 ProFix kombiniert einen FaFix-Garnitur mit einem Führungsprofil für den 1/2-Rundriegel, integriert in die Garnitur. Radialer Riegel, FaFix (FF), 3 mm verstellbar. Verbindung durch Schrauben. Kompatibel mit allen gängigen Einsteckschlössern. Kompatibel mit ProFix® 2 Zungen. Abgeschrägte Neigungen, ideal für eine reibungslose mit dem 1/2-Rundriegel des Schlosses. Für DIN links/rechts sowie horizontal verwendbar. Adapterzungen HZ und KL separat bestellbar. Richtung der Garnitur: universell. Maße (HxBxT): 66 x 20,1 x 25,5 mm. Tiefe des 1/2-Rundriegel-Einsatzes: 5,5 mm. Einbauposition: vertikal oder horizontal. Verpackung: Karton.

Radiusfalle, FaFix® 3 mm verstellbar Universalspannungen kompatibel zu gängigen Einsteckschlössern kompatibel zu ProFix® 2 Schließblechen symmetrische Bauform DIN links/rechts, sowie waagerecht einsetzbar Weitere technische Eigenschaften: Aufbruchfestigkeit: 3750NMerkmale Modell: 118E.13 ProFix 2 Tagesentriegelung: ja Nennspannungsbereich: 10-24 V AC/DC Ausführung: Standard Anschlagrichtung: DIN links / rechts Fallenausführung: mit FaFix Betriebstemperatur: -15 - 40 °C Funktion: Arbeitsstrom Bauform: symmetrisch Nennwiderstand: 43 Ohm Stromaufnahme: bei 12 V DC 280 mA / bei 24 V DC 560 mA Marke: ASSA ABLOY

ASSA ABLOY Tueroeffner elektrisch 118E.13 A71 Ohne Stulp Fafix Profix 2

FF 118E.13 FAFIX PROFIX 118E.13-----A71 2 OHNE STULP 10-24 V GS/WS+eE UNIVERSAL 1 (118E.13-----A71)

118E.13 ProFix 2 10-24 V AC/DC Standard DIN links / rechts mit FaFix

Assa Abloy 118E.13-----A71Assa Abloy 118E.13-----A71

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Türöffner 118E.13 ohne Schließblech, Radiusfalle, FaFix® 3 mm verstellbar, Universalspannungen, Anschluss klemm-/steckbar, Kompatibel zu gängigen Einsteckschlössern, Kompatibel zu bestehenden ProFix® 2 Schließblechen, Optimale Auslaufschrägen für sanftes Zusammenspiel mit der Schlossfalle, Symmetrische Bauform. Daher DIN links/rechts, sowie waagerecht einsetzbar

eff-eff Elektro-Türöffner 118E.13-----A71 Der Assa Abloy effeff Elektro-Türöffner 118E.13-----A71 ist ein Arbeitsstrom-Türöffner ohne Stulp mit mechanischer Tagesentriegelung. Er eignet sich ideal für den professionellen Einsatz in Wohn- und Gewerbeobjekten. Arbeitsstromprinzip für elektrische Ansteuerung Mechanische Entriegelung als Tagesentriegelung Symmetrische Bauform für DIN links/rechts und waagerechten Einbau Radiusfalle, FaFix® 3 mm verstellbar Universalspannung von 10-24 V AC/DC Mit seiner robusten Bauweise und der bewährten effeff Technik bietet dieser Türöffner eine zuverlässige und flexible Lösung für Türfreigabesysteme. Die universelle Einbaulage und die Kompatibilität mit gängigen Einsteckschlössern machen ihn zu einer praktischen Wahl für viele Anwendungen.
