B7-30-10-80

ABB Stotz S&J Schütz B7-30-10-80

Hersteller:ABB Stotz S&J
Bezeichnung:Schütz 1S 220-240VAC
Typ:B7-30-10-80
Bemessungssteuerspeisespannung Us bei AC 50 Hz:220..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:220..240 V
Bemessungssteuerspeisespannung Us bei DC:220..240 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:6 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:12 A
Bemessungsbetriebsleistung bei AC-3, 400 V:5,5 kW
Bemessungsbetriebsleistung NEMA:3,72849999 kW
Anzahl der Hilfskontakte als Schließer:1
Geeignet für Reiheneinbau:nein

ABB Stotz S&J Schütz B7-30-10-80: weitere Details

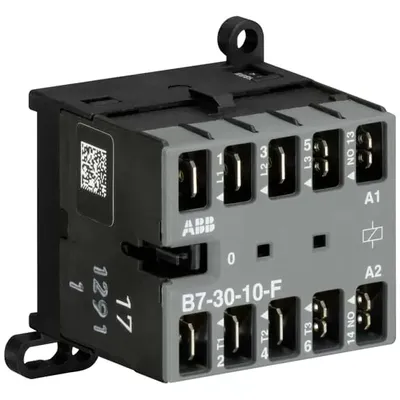

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

Geliefert wird: ABB Stotz S&J Schütz 1S 220-240VAC B7-30-10-80, Verpackungseinheit: 1 Stk., EAN: 4013614150197

Kleinschütze von ABB überzeugen durch ihre kompakte Bauweise und Leistungsstärke. Sie eignen sich insbesondere für Anwendungen, die hohe Ansprüche an Funktionssicherheit und Platzersparnis stellen. Die Abmessungen, technischen Daten und die Sortimentsvielfalt bieten dem Kunden maximale Flexibilität für eine Vielzahl von Anwendungen

Eingangs-Betriebsspannung (min):

220 V

Eingangs-Betriebsspannung (max):

240 V

AC Eingangsfrequenz:

40 - 450 Hz

Formfaktor:

Rackmount

Produktfarbe:

Schwarz, Grau

:

BV, CB, CQC, cULus, CCC, UKCA, DNV GL, EAC, KC, LR, RMRS, RoHS

Betriebstemperatur:

-25 - 55 °C

Temperaturbereich bei Lagerung:

-40 - 80 °C

Breite:

52,5 mm

Tiefe:

46,7 mm

Höhe:

57,5 mm

Gewicht:

175 g

Verpackungsbreite:

115 mm

Verpackungstiefe:

280 mm

Verpackungshöhe:

54 mm

Paketgewicht:

1,82 kg

Leistungsschütz 5,5kW 3S 220-240VAC 12A

Installationsschütz B7-30-10 220-240V 40-450HZ (GJL1311001R8100)
