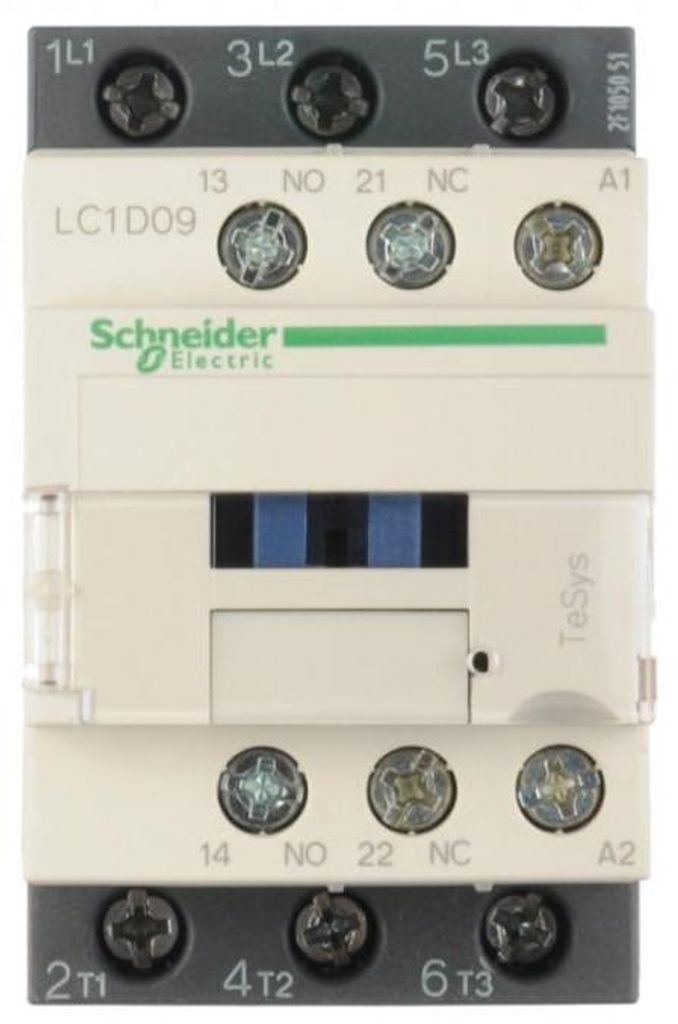

Schneider Electric Leistungsschütz LC1D09E7
Hersteller:Schneider Electric
Bezeichnung:Leistungsschütz 9A 48V AC
Typ:LC1D09E7
Bemessungssteuerspeisespannung Us bei AC 50 Hz:48 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:48 V
Spannungsart zur Betätigung:AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A
Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:6 A
Bemessungsbetriebsleistung bei AC-4, 400 V:2,2 kW
Geeignet für Reiheneinbau:nein
Anzahl der Hilfskontakte als Schließer:1
Anzahl der Hilfskontakte als Öffner:1
Anschlussart Hauptstromkreis:Schraubanschluss
Anzahl der Schließer als Hauptkontakte:3
Schneider Electric Leistungsschütz LC1D09E7: weitere Details
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 48 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. en nach GOST, GL, LROS (Lloyds register of shipping), DNV, UL, RINA, CCC, BV, CSA. Produktstandards gem.
Geliefert wird: Schneider Electric Leistungsschütz 9A 48V AC LC1D09E7, Verpackungseinheit: 1 Stk., EAN: 3389110348736
CN: 85364900
Länge: 110
EAN: 3389110348736
Herstellerindex: LC1D09E7
Anzahl der Hauptkontakte (normalerweise geschlossen): 0
Anzahl der Hauptkontakte (normalerweise offen): 3
Anzahl Hilfskontakte (normalerweise geschlossen): 1
Anzahl Hilfskontakte (normalerweise offen): 1
PKWiU: 27.12.24.0
Art der Steuerspannung: Wechselstrom
Art des Hauptstromkreisanschlusses: Schraubanschluss Serie : TeSys Deca Breite: 90 Gewicht: 0,3600 Modulare Version: Nein Höhe: 50 Nennbetriebsleistung bei AC-3, 400 V [kW]:
4 Bemessungssteuerspannung Us für AC 50 Hz [V] bis:
48 Bemessungssteuerspannung Us für AC 50 Hz [V] von:
48 Bemessungssteuerspannung Us für AC 60 Hz [V] bis:
48 Bemessungssteuerspannung Us für AC 60 Hz [V] von:
48 Bemessungsbetriebsstrom Ie für AC-1, 400 V [A]:
25 Bemessungsbetriebsstrom Ie bei AC-3, 400 V [A]:
9Einleitung Das Schneider Electric Leistungsschütz LC1D09E7 ist ein Schaltgerät, das für Steuerungs- und Automatisierungsanwendungen eingesetzt wird.
Eigenschaften - Leistungsschütz TeSys LC1D mit 3 Schließern - Zusätzliche Hilfskontakte: 1 Schließer und 1 Öffner - Sichere und langlebige Stromverbindung durch Everlink und Federklemmen - Mechanisch gekoppelte Kontakte und Spiegelkontakte für Sicherheitsanwendungen - Schnelle und einfache Einrichtung - en nach GOST, GL, LROS, DNV, UL, RINA, CCC, BV, CSA - Kompakte Bauform ohne integriertes Beschaltungsmodul
Anwendung - Steuerung elektrischer Motoren und Anlagen in der Industrie - Schalten von Lasten bis zu 9A bei 48V AC - Einsatz in Automatisierungs- und Steuerungssystemen - Verwendung in Werkstätten und industriellen Steuerungsumgebungen
Lieferumfang - 1 x Leistungsschütz 9A 48V AC LC1D09E7
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Schütz 3-polig NO x3 Hilfskontakte NO + NC 48Vac
- Hersteller SCHNEIDER ELECTRIC
- Typ de 3-poliges Schütz
- Aufbau of NO x3 Kontakte
- Integrierte Hilfskontakte NO + NC
- Spannung of guide 48V AC
- Arbeitsstrom of max. 9A
- Schalttafel- und DIN-Schienenmontage
- Baureihe TeSys D Schütze de
- Ausgang Schraubklemmen de Schraube
- Arbeitstemperatur of -25...55°C Breite 45mm
- Höhe 96mm
- Isolationsspannung of 690V
- Angeschlossene Leistung 4kW
- Breite 45mm
- Höhe 96mm
- Produktfarbe:
- Mehrfarbig
- AC-Kontaktbewertung:
- 48 AC
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leistungsschütz 9A 48V AC LC1D09E7 Bemessungssteuerspeisespannung Us bei AC 50 Hz 48... 48V, Bemessungssteuerspeisespannung Us bei AC 60 Hz 48... 48V, Spannungsart zur Betätigung AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9A, Bemessungsbetriebsleistung bei AC-3, 400 V 4kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6A, Bemessungsbetriebsleistung bei AC-4, 400 V 2,2kW, Anzahl der Hilfskontakte als Schließer 1, Anzahl der Hilfskontakte als Öffner 1, Anschlussart Hauptstromkreis Schraubanschluss, Anzahl der Öffner als Hauptkontakte 0, Anzahl der Schließer als Hauptkontakte 3, Kompaktes 3-poliges TeSys D-Schütz für Motoranwendungen. Mit einer Nennleistung von 9A AC-3 4kW@400V beinhaltet es eine 48V 50/60Hz AC-Spule und 1 Öffner+1 Schließer Hilfskontakte. Es kann in Sicherheitsanwendungen eingesetzt werden. LC1D09E7 ist ein 3-poliges TeSys D-Schütz für Motoranwendungen bis 4kW@400V. Kompakte, DIN-Schienenmontage, sorgt für hohe Zuverlässigkeit und Langlebigkeit.
Schneider Electric LC1D09E7. Produktfarbe: Mehrfarbig, AC-Kontaktbewertung: 48 AC
Schneider Electric Schütz 48 VAC 50/60 Hz 3 NO 1 NO+1 NC Schraubklemmen (LC1D09E7)
Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet.
