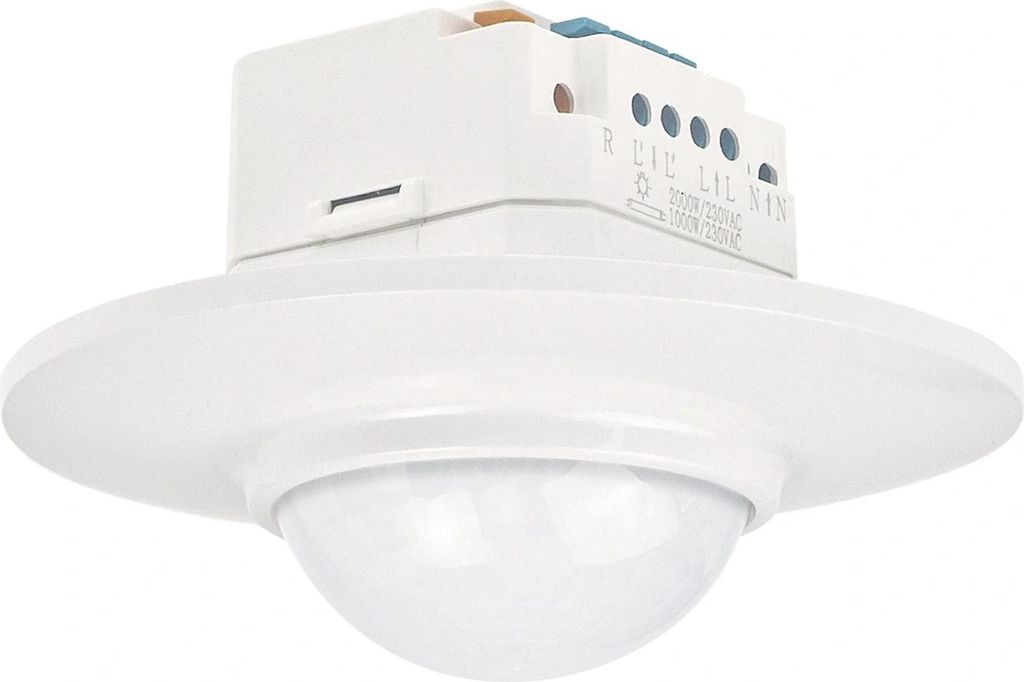

Der Swiss Garde 360 Plus ist ein Präsenzmelder für die Deckenmontage in Räumen wie Kellern, Treppenhäusern, Fluren etc. Er verfügt über eine Erfassungsreichweite von bis zu 16 m. Er ist besonders beliebt bei Architekten, die einen dezenten, kaum sichtbaren Bewegungsmelder bevorzugen. Dank der einstellbaren Reichweite lässt sich der Erfassungsbereich optimal anpassen. Wir empfehlen den Parallelanschluss von bis zu 4 Sensoren. Der Swiss Garde 360 Plus bietet ein hervorragendes und zuverlässige Erfassung in einem dezenten Gehäuse. Der 360°-Präsenzmelder mit einer maximalen Reichweite von bis zu 16 m eignet sich für die Zwischendecken-, Aufputz- (Zubehör) und Unterputzmontage. Informationen: Ideal für Flure, Treppenhäuser, Keller, Tiefgaragen etc. Bewegungserfassung bis 16 m Durchmesser, großer Erfassungsbereich Anwesenheitserkennung, hohe Sensibilität für feinere Bewegungen Dezent und flach, auf in Sonderfarben erhältlich Lux-/Zeiteinstellungen, manuell oder über P-Fernbedienung, SENS/Reichweite nur über Infrarot-Fernbedienung Kurzimpuls-Pausenzeit über Fernbedienung einstellbar auf 20 oder 60 s Längerer Impuls schützt Treppenanlagen Zusätzlicher Eingang für manuelles Schalten Taktregelung mit integriertem Kurzimpuls für Steuerfunktionen von Treppenlichtanlagen oder Gongs etc. Integriertes Leistungsrelais mit elektronischem Vorschaltgerät mit hoher Schaltleistung
Der Bewegungsmelder Swiss Garde 360 Plus (RA) ist für die UP-Deckenmontage in Räumen, wie Keller, Treppenhäuser, Korridoren etc. geeignet, bei denen ein Erfassungsbereich bis zu Ø 16 m erwünscht ist. Er ist der «Liebling» der Architekten, welche einen diskreten, kaum sichtbaren Bewegungsmelder bevorzugen. Anhand der einstellbaren Reichweite kann der Detektionsbereich optimal justiert werden. Wir empfehlen bis zu 4 Swiss Garde 360 Plus (RA) parallel zu schalten.
Technische Details:| Name | Wert |
|---|
| Type | SWISS GARDE 360PLUS |
| Hersteller Artikelnummer | 25340 |
| Ausführung | Bewegungsmelder |
| Sensortyp | passiv Infrarot |
| Mit DALI-Schnittstelle | nein |
| Konstantlichtregelung | nein |
| HLK-Ansteuerung | nein |
| Zwangsabschaltung | nein |
| Tierschneise | nein |
| Unterkriechschutz | nein |
| Vernetzbar | nein |
| Scanwinkel | 360 ° |
| Optimale Montagehöhe | 3 m |
| Treppenhausüberwachung | ja |
| Überbrückungsschalter | nein |
| Max. Reichweite zu einer Seite | 8 m |
| Max. Reichweite frontal | 8 m |
| Erfassungsfeld Durchmesser auf Fußboden | 14 m |
| Geeignet für drahtlose Übertragung | nein |
| Fernbedienbar | ja |
| Mit Fernbedienung | nein |
| Ansprechempfindlichkeit einstellbar | ja |
| Ansprechhelligkeit einstellbar | ja |
| Teach-Funktion für Ansprechhelligkeit | ja |
| Abdimmfunktion mit Dimmeinsatz | nein |
| Montageart | Unterputz |
| Geeignet für Deckenmontage | ja |
| Geeignet für Wandmontage | nein |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Thermoplast |
| Halogenfrei | ja |
| Oberflächenschutz | unbehandelt |
| Ausführung der Oberfläche | matt |
| Farbe | weiß |
| RAL-Nummer (ähnlich) | 9010 |
| Transparent | nein |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Nennspannung | 230 V |
| Min. Einschaltdauer | 10 s |
| Max. Einschaltdauer | 20 min |
| Einschaltverzögerung | 1 s |
| Erfassungswinkel horizontal | 0 bis 360 ° |
| Ansprechhelligkeit | 5 bis 2000 lx |
| Max. Schaltleistung | 2300 W |
| Geeignet für C-Last | ja |
| Temperatur | -20 bis 40 °C |
| Anzahl der Schaltzonen | 1 |
| Max. Einschaltstrom | 10 A |
| Nebenstelleneingang | nein |
| Alarmfunktion | nein |
| Breite | 105 mm |
| Tiefe | 71 mm |
| Durchmesser | 105 mm |
| Einbaubreite | 48 mm |
| Einbautiefe | 36 mm |
| Einbaulänge | 48 mm |
| Einbaudurchmesser | 48 mm |
Der Swiss Garde 360 Plus ist ein hochsensibler PIR-Bewegungsmelder zur diskreten Unterputz (UP) Deckenmontage. Er bietet einen präzisen 360°-Erfassungsbereich mit einer maximalen Ausleuchtung von 16 Metern Durchmesser. Konzipiert als 1-Kanal-System, optimiert dieses Gerät die Präsenzsteuerung in stark frequentierten Durchgangsbereichen.
- Sensortyp: Bewegungsmelder (PIR)
- Erfassungswinkel: 360°
- Erfassungsbereich (Durchmesser): Maximal 16 m
- Installationsart: UP Deckenmontage
- Schaltkanäle: 1 Kanal
- Funktionalität: Externe Schaltersteuerung (ON) möglich
- Gehäusefarbe: Weiß
Verpackungseinheit:
1 Stück
[ 25876121: 2026-08-15 10:42:26.0 ]
- Befestigungstyp:
- Zimmerdecke
- Produktfarbe:
- Weiß
- Internationale Schutzart (IP-Code):
- IP20
- Einbauhöhe (min):
- 2 m
- Einbauhöhe (max):
- 6 m
- Entdeckungswinkel:
- 360°
- Fernbedienung enthalten:
- Ja
- Internationaler Schutzcode (IP) des Hue-Dimmschalters:
- IP20
- Schutzart:
- II
- Sensor-Typ:
- Infrarotsensor
- Eingangsspannung:
- 230 V
- Eingangsfrequenz:
- 50 Hz
- Betriebstemperatur:
- -20 - 40 °C
- Breite:
- 88 mm
- Tiefe:
- 71 mm
- Höhe:
- 88 mm
Zueblin Niko 25340 - Infrarotsensor - Zimmerdecke - Weiß - IP20 - 2 m - 6 m - Swiss Garde 360 Plus16 m - rund
Für UP-Deckenmontage, runde Abdeckung, Ideal für alle Standard Anwendungen wie Korridore, Treppenhäuser, Aufenthaltsräume, Keller, Tiefgaragen etc., diskretes und flaches Design, zusätzlicher Tastereingang für manuelles Einschalten, Einstellung aller Parameter LUX/SENS/ZEIT manuell oder per P-IR-Handsender, Kurzimpuls-Pausenzeit einstellbar per P-IR Fernbedienung auf 20 oder 60s, grössere Impuls-Pausenzeit schon den Treppenhaus Automaten, integriertes Hochleistungsrelais mit hoher EVG-Schaltleistung. Spezifikation: Anzahl PIR Sensoren: 3 Art der Steuerung: Tageslicht-abhängig ein/aus Dämmerungsregler: 5 - 2000 lx Erfassungsbereich: 360° Detektionsradius Durchgangsbereich: 7,00 m Gewicht: 0.090 kg, 0.092 kg, 0.099 kg Leistungsaufnahme: 0.900 W, 1 W Effizienz: Standby: 0.2 W Montageart: Unterputz Montagehöhe: 2.00 bis 6.00 m Nennspannung: 230V / 50 Hz Produktfamilie: SG360 Premium Plus Schaltleistung induktiv (cos &phi 0,5) : 1150VA / 5A Schaltleistung ohmisch (cos &phi 1,0) : 2300W / 10A Schutzklasse: IP20 (Innen) , IP20, Innenbereich Sichtmass [mm]: 88x88x35, 89x89x36, Ø105x35 Temperaturbereich: -20 bis 40 °C Vernetzung: ohne, Other, Relay Zeitverzögerung: Kurzimpuls (ca. 1&thinsp s) , 10 s - 20 min Montageposition: Decke Schaltleistung LED: 350W Sensortyp: PIR
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Bewegungsmelder Unterputz 25340 Ausführung Bewegungsmelder, Sensortyp passiv Infrarot, Optimale Montagehöhe 4m, Treppenhausüberwachung, Max. Reichweite frontal 8m, Erfassungsfeld Durchmesser auf Fußboden 14m, Fernbedienbar, Ansprechempfindlichkeit einstellbar, Ansprechhelligkeit einstellbar, Teach-Funktion für Ansprechhelligkeit, Geeignet für Wandmontage, Montageart Unterputz, Werkstoff Kunststoff, Werkstoffgüte Thermoplast, Halogenfrei, Farbe weiß, RAL-Nummer (ähnlich) 9010, Schutzart (IP) IP20, Spannungsart AC, Frequenz 50 ... 50Hz, Nennspannung 230V, Min. Einschaltdauer 10s, Max. Einschaltdauer 20min, Ansprechhelligkeit 5 ... 2000lx, Max. Schaltleistung 2300W, Geeignet für C-Last, Temperatur -20 ... 40°C, Max. Einschaltstrom 10A
