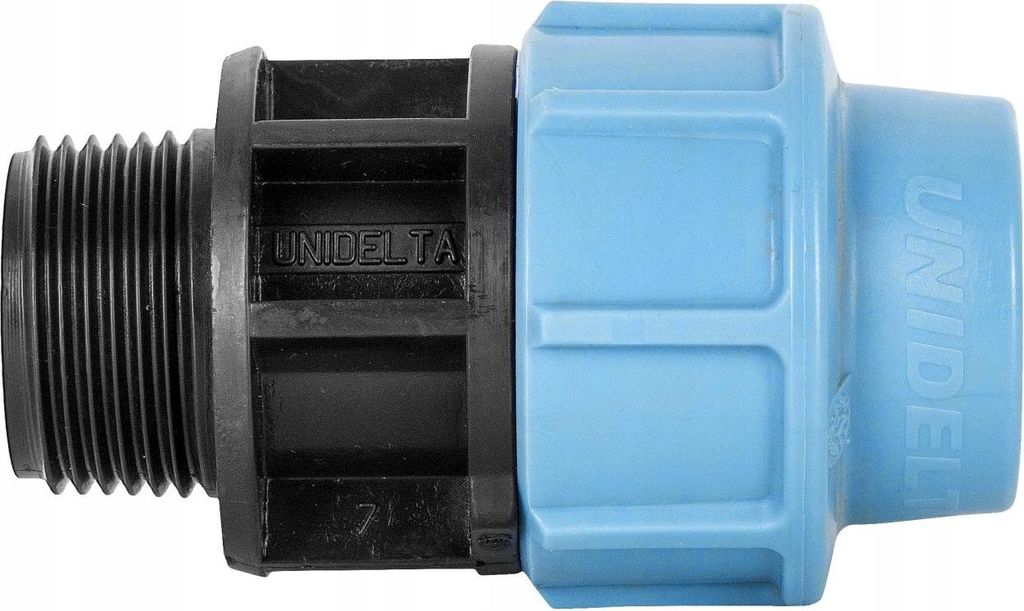

Unidelta PP Anschlussverschraubung mit Außengewinde 32mm x 1 1/4"

Unidelta | Reduzierstück PE 32×5/4" - Hochdruck - Für Trinkwasser - ISO-konform - Langlebig

---

• Hochwertige Reduzierstücklösung für Ihre Trinkwasserinstallationen

---

Robuste Konstruktion für zuverlässige Wasserleitungen

• Das Reduzierstück von Unidelta ist speziell für den Einsatz in Trinkwasserinstallationen konzipiert. Die Verwendung von hochwertigem PE-Material sorgt dafür, dass das Produkt nicht nur langlebig, sondern auch sicher für den Kontakt mit Trinkwasser ist.

---

Technische Details für höchste Ansprüche

• Das Reduzierstück ist für verschiedene Druckbedingungen geeignet und erfüllt alle relevanten Normen. Hier sind die spezifischen technischen Daten:

• Größe: 32 mm x 5/4"

• Maximale Betriebstemperatur: bis zu 45°C

• Druckstufen:

• Für Wasser bei 20°C - Druckanschluss: PN 16 bar (1,6 MPa)

• Für Wasser bei 20°C - Universelle Klemmverbindung: PN 10 bar (1,0 MPa)

• Gewindemaße: UNI-ISO 7/1, DIN 2999, BS 21

• Flanschenorm: UNI 2223, DIN 8063

• 06.2015

---

Vielseitigkeit in der Anwendung

• Durch die hervorragende Konstruktion des Reduzierstücks ist es ideal für die Verwendung in verschiedenen Trinkwasserinstallationen geeignet. Ob im privaten oder gewerblichen Bereich, die Anpassung an unterschiedliche Rohrdurchmesser ermöglicht eine flexible Handhabung und einfache Installation.

---

Produktvorteile:

• Langlebigkeit: Hergestellt aus hochwertigem PE-Material, das auch bei hohen Drücken und Temperaturen beständig bleibt.

• Einfache Installation: Das durchdachte Design ermöglicht eine unkomplizierte Montage, auch für weniger erfahrene Anwender.

• Hohe Druckbeständigkeit: Entwickelt für hohe Belastungen, sodass Sie sich auf die Zuverlässigkeit der Installation verlassen können.

• Vielseitige Einsatzmöglichkeiten: Geeignet für verschiedene Anwendungen, sowohl im Wohnbereich als auch im gewerblichen Sektor.

---

Vorteile der Verwendung des Unidelta Reduzierstücks

• Das Unidelta Reduzierstück bietet Ihnen eine zuverlässige Lösung für Ihre Trinkwasserinstallationen. Mit seiner hohen Druckbeständigkeit und Langlebigkeit ist es die ideale Wahl für alle, die Wert auf Qualität und Sicherheit legen. Profitieren Sie von der einfachen Handhabung und den vielfältigen Anwendungsmöglichkeiten, die Ihnen dieses Produkt bietet. Vertrauen Sie auf Unidelta für Ihre Wasserinstallationen und genießen Sie die Gewissheit, dass Sie auf ein Produkt setzen, das höchsten Standards entspricht.

Unidelta PE-Klemmverbinder 32 x 5/4" AG - Professionelle Trinkwasserinstallation

Der Unidelta PE-Fitting mit 32mm x 5/4" Außengewinde ist die zuverlässige Lösung für moderne Wasserinstallationen.

Technische Spezifikationen des PE-Verbinders

• Durchmesser: 32 mm x 5/4" Außengewinde

• Verbindungsart: Klemmverschraubung (schraubbar)

• Maximaler Betriebsdruck: 16 bar

• Maximale Betriebstemperatur: 80°C

• Material: Hochwertiges Polyethylen (PE)

• Farbe: Schwarz/Blau

• UV-Beständigkeit: Ja

Dieser Trinkwasserfitting erfüllt höchste Qualitätsstandards:

• Trinkwassertauglich - Für Kontakt mit Lebensmitteln geeignet

• EU-konform - Entspricht allen europäischen Normen

• DVGW-kompatibel - Nach deutschen Standards verwendbar

Vielseitige Einsatzmöglichkeiten

Die PE-Rohrverbinder eignen sich perfekt für:

Inneninstallationen:

• Hausanschlüsse für Trinkwasser

• Verbindung von PE-Rohren mit Metallarmaturen

• Übergang von Kunststoff- auf Metallsysteme

• Sanitärinstallationen

Außeninstallationen:

• Gartenwasserleitungen

• Bewässerungssysteme

• Brunnenanschlüsse

• Poolinstallationen

Robuste Konstruktion für dauerhaften Einsatz

Die Klemmverschraubung überzeugt durch:

• UV-stabilisiertes Material - Keine Versprödung bei Sonneneinstrahlung

• Korrosionsbeständigkeit - Kein Rosten oder Oxidieren

• Chemische Beständigkeit - Resistent gegen Chlor und Reinigungsmittel

• Mechanische Festigkeit - Widersteht Druckstößen bis 16 bar

Einfache und sichere Montage

Montagevorteile des Wasserleitungsfittings:

1. Werkzeuglose Vormontage - Handanzug für erste Fixierung

2. Selbstdichtende Konstruktion - Integrierte Dichtungen

3. Demontierbar - Wiederverwendbar bei Änderungen

4. Keine Spezialwerkzeuge - Standardschlüssel ausreichend

5. Sofort belastbar - Keine Aushärtezeiten

Perfekt für PE-Rohrsysteme

Optimal abgestimmt auf:

• PE 80 und PE 100 Rohre

• SDR 11 bis SDR 17.6 Rohrserien

• Alle gängigen PE-Rohrfabrikate

• Trinkwasser- und Industrierohre

Wirtschaftliche Vorteile

Langfristige Kosteneinsparungen durch:

• 50 Jahre Lebensdauer - Bewährte PE-Technologie

• Wartungsfrei - Keine Korrosion oder Verkalkung

• Energieeffizient - Glatte Innenflächen minimieren Druckverluste

Qualitätsmerkmale von Unidelta

• Präzise Fertigung nach ISO-Standards

• Konstante

• Vollständige Rückverfolgbarkeit

• Technischer Support und

Technische Details:

• Klemmring aus verstärktem POM

• EPDM-Dichtungen (trinkwassergeeignet)

• Konische Klemmverschraubung

• Zugfeste Verbindung nach DIN 8074/8075

Anwendungshinweise:

• Rohre rechtwinklig ablängen

• Fase von 15° anbringen

• Rohr bis zum Anschlag einschieben

• Überwurfmutter handfest anziehen

• Mit Schlüssel 1,5 Umdrehungen nachziehen

Lieferumfang:

• 1x Unidelta PE-Klemmverbinder 32 x 5/4" AG

• Integrierte EPDM-Dichtungen

• Montageanleitung

Vertrauen Sie auf bewährte Unidelta Qualität! Dieser PE-Verbindungsstück bietet Ihnen maximale Sicherheit für Ihre Wasserleitung. Die Kombination aus hochwertigen Materialien, Trinkwasserzulassung und einfacher Montage macht diesen Klemmverbinder zur idealen Wahl für professionelle Installationen.

• Zur professionellen, werkzeuglosen Verbindung von PE-Rohren mit Außendurchmesser 32 mm

• Wiederverwendbar, da jederzeit wieder lösbar

•

• Zur Verwendung in Anlagen zur Trinkwasserversorgung zugelassen (DVGW DW-8616AU2045)

• Gesicherte Qualität nach DIN8076, ISO 9001 und DVGW, sowie Mechanik-Prüfung, KTW-Prüfung und Mikrobiologische Prüfung für einen dauerhaft professionellen Produktstandard!

Einsatzbereiche: Gärtnerei, Landwirtschaft, Aquaristik, Gartenbewässerung, Wasserversorgung von Gartenhäusern und Schrebergärten, Pool- und Teichversorgung, uvm

Technische Daten:

Größe: 32mm
Gewinde-Größe: 1 1/4"
Material: Körper, Überwurfmutter, Druckring = Polypropylen (PP), Dichtung = Nitrilkautschuk (NBR), Klemmring = Polyacetal (POM)
Betriebsdruck bei 20° (Wasser): Klemmfittings, Kugelhähne und Anbohrschellen (blau): PN 16, Anbohrschellen (schwarz): PN 10
Betriebstemperatur: PP - max. 100°C, POM - max. 80°C

Klemmfitting Montageanleitung d16 - d501. Das PE-Rohr rechtwinklig abschneiden.2. Gratfreies Rohrende leicht anschrägen, um die Montage zu erleichtern.
Längsriefen und andere Beschädigungen auf der Rohroberfläche im Bereich der Einstecktiefe müssen vermieden werden.3. Überwurfmutter und Klemmring in der abgebildeten Ausrichtung auf das PE-Rohr schieben.4. Das PE Rohr über den O-Ring hinaus bis zum Anschlag in den Fittingkörper eindrücken.
Klemmring dann bündig an den Fitting schieben.5. Überwurfmutter von Hand fest anschrauben und mit einem Werkzeug etwa 1 bis 2 Umdrehungen nachziehen. Übermäßiges Anziehen hat keine Wirkung auf die Dichtigkeit der Verbindung und kann durch die Mitnahme des Klemmrings auf dem Rohr zu Beschädigungen führen.

D - 63 mm

Maximale Temperatur: 45°C. Entspricht den Normen ISO, UNI, DIN. Erfüllt die Vorschriften für die Verlegung von Trinkwasserleitungen gemäß den geltenden Bestimmungen. D.M. 174 vom 06.04.2004. Gehäuse aus Polypropylen (PP-B) mit hoher Stabilität und UV-Schutz.

Klemmfitting PN16 für PE-Rohr Anschlussverschraubung AG 32 mm x 1 1/4 AG aus Polypropylen (PP) Betriebsdruck: bis 16 bar bei 20°C (Wasser)
