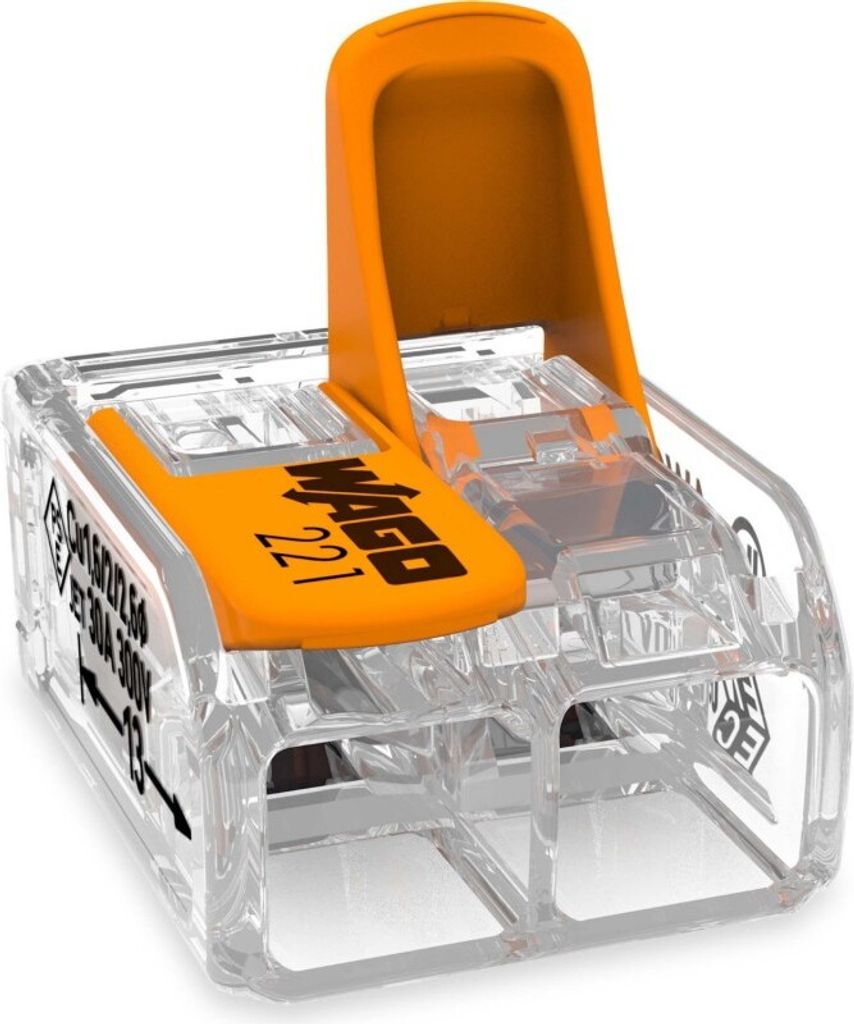

Wago 221-612, Gerade, 450 V, Orange, Transparent, EN 60664

Das wichtigste zur Wago Klemmen Serie 221-6xx auf einen Blick:

• Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
• Als 2-, 3- und 5-Leiter-Klemmen erhältlich
• Komfortabler Leiteranschluss von 0,5 bis 6 mm²
• Installation von ein-, fein- und mehrdrähtige Leiter
• Zeitersparnis für Installateure und Gerätehersteller
• Schnelle Installation von Geräten mit höherem Leistungsbedarf
• Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
• Befestigungsadapter für normgerechte Installation
• Individuelle Fixierungen möglich

Wissenswertes über WAGO Klemmen für Elektriker

Die COMPACT-Verbindungsklemmen von WAGO sind die ideale Wahl für Elektroinstallateure. Diese Klemmen ermöglichen es, bis zu 5 abisolierte Leiter von 0,14 mm² bis 4 mm² (4mm² Variante) und 0,5mm² bis 6mm² (6mm² Variante) ohne Werkzeug zu klemmen. Sie sind sowohl für ein- als auch mehrdrähtige Leiter geeignet.

Die Verwendung der Klemmen ist einfach: Mit einem orangefarbenen Hebel kann die Klemmstelle geöffnet werden, bis der Hebel senkrecht steht. Danach kann der Leiter eingeführt werden und der Hebel in die Ruhelage umgelegt werden. Die COMPACT-Verbindungsklemmen sind sicher in der Anwendung dank versenkter Hebel, die eine zufällige Fehlbetätigung bei Einlegen in enge Einbauverhältnisse ausschließen. Diese Sicherheit wird durch Approbationen wie ENEC und UL bestätigt. Die Verwendung der COMPACT-Verbindungsklemmen ist in geerdeten Netzen mit einer Bemessungsspannung von 450 V und einer Bemessungsstoßspannung von 4 kV mit Verschmutzungsgrad 2 möglich. Die erforderliche Abisolierlänge ist auf der Verpackung oder dem Beipackzettel angegeben.

Allgemeine Informationen zu WAGO Verbindungsklemmen

WAGO Klemmen sind Steckverbinder, die hauptsächlich in der Elektrotechnik verwendet werden. Sie dienen dazu, elektrische Leitungen schnell und einfach miteinander zu verbinden oder von elektrischen Geräten zu trennen. Sie ermöglichen es, Leiter ohne Werkzeug und Löten zu verbinden und zu trennen, was die Installation und Wartung von elektrischen Anlagen erleichtert.

WAGO Klemmen sind in verschiedenen Ausführungen erhältlich, wie z.B. als Schraubklemmen, Steckklemmen oder Push-in-Klemmen. Schraubklemmen erfordern eine Schraubverbindung, um die Leitungen zu fixieren. Steckklemmen ermöglichen es, die Leitungen einfach in die Klemme zu stecken und dann mit einem Deckel zu verschließen. Push-in-Klemmen erlauben es, die Leitungen einfach hineinzustecken, ohne dass eine Schraubverbindung erforderlich ist.

WAGO Klemmen eignen sich für die Verwendung in verschiedenen Anwendungen wie z.B. im Maschinen- und Anlagenbau, in Gebäudeinstallationen, im Schaltschrankbau, in der Veranstaltungstechnik und in der Automatisierungstechnik. Sie sind auch in der Lage, hohe Ströme und Spannungen zu übertragen und sind somit für die Verwendung in industriellen Anwendungen geeignet. Im allgemeinen, WAGO Klemmen ermöglichen es, die Installation und Wartung von elektrischen Anlagen zu vereinfachen, da sie eine schnelle und einfache Verbindung von Leitungen ermöglichen, ohne dass Werkzeug oder Löten erforderlich ist. Sie sind robust und langlebig und erfüllen hohe Qualitätsstandards.

Die Merkmale der WAGO Leiterklemmen beinhalten eine einfache Handhabung, bei der der Hebel einfach auf- und zu gemacht werden kann, um die Leiter einzusetzen. Es gibt die Möglichkeit, die Klemme als 2-, 3- oder 5-Leiter-Klemme zu erwerben. Der Leiteranschluss ist komfortabel und kann von 0,14 bis 4 mm² erfolgen. Es ist möglich, ein-, fein- und mehrdrähtige Leiter zu installieren. Durch die schnelle Installation von Geräten mit höherem Leistungsbedarf kann Zeit gespart werden. Durch die sichere Verlegung von längeren Leitungen mit größerem Leiterquerschnitt ist es möglich, Gerätehersteller und Installateure zufrieden zu stellen. Es gibt auch Befestigungsadapter für normgerechte Installationen. Individuelle Fixierungen sind ebenfalls möglich.

Zwei Baugrößen für alle Leiterarten

Mit den 2-, 3- und 5-Leiter-Klemmen verbinden Sie schnell und einfach alle Leiterarten mit unterschiedlichen Querschnitten. Feindrähtige Leiter können mit einem Anschlussbereich von 0,14 bis 4 mm² angeschlossen werden, ein- und mehrdrähtige Leiter von 0,2 bis 4 mm². Mit der 6 mm²-Variante können Sie alle Leiterarten anschließen – mit Querschnitten von 0,5 bis 6 mm².

Besonders einfache Handhabung

Die Verbindungsklemmen können Sie besonders leicht und schnell öffnen. Die Hebel der Serie 221 lassen sich mit geringem Kraftaufwand betätigen. Dadurch können Sie die Leiter schnell anschließen – und das komplett ohne Werkzeug! Während Sie die Leiter anschließen, sorgen die seitlichen Griffmulden dafür, dass Sie die Klemme leicht aber sicher festhalten können.

Zwei Prüföffnungen

Bei den Klemmen der Serie 221 können Sie jetzt von zwei unterschiedlichen Seiten aus die Spannung prüfen – auch im eingebauten Zustand. Dort, wo der WAGO Aufdruck zu sehen ist, verfügen die Klemmen über zwei Prüföffnungen: eine aus Leiteranschlussrichtung und eine auf der gegenüberliegenden Seite.

Die Serie 221 erobert den Verteiler

Die Befestigungsadapter sind für alle Klemmen der Serie 221 erhältlich – ganz gleich, ob 2, 3 oder 5 Leiter. Sie lassen sich sowohl stehend als auch liegend montieren. Befestigen Sie den Adapter durch Aufrasten auf der Tragschiene oder mit Schrauben auf glatten Oberflächen. Mit Hilfe flexibler Fixierungskrallen können Sie die Klemmen einfach einlegen und wieder lösen. Die Leiter können Sie sowohl vor als auch nach dem Befestigen der Klemme im Adapter anschließen – und wieder lösen. Eine Prüföffnung bleibt immer zugänglich, ganz gemäß VDE-Norm.

Technische Merkmal der WAGO Klemmen Serie 221:

• Sicherheitshinweis 1: in geerdeten Netzen
• Bemessungsdaten gemäß: EN 60664
• Bemessungsspannung (II / 2): 450V
• Bemessungsstoßspannung (II / 2): 4kV
• Bemessungsstrom: 32A
• Legende Bemessungsdaten: (II / 2) ≙ Überspannungskategorie II / Verschmutzungsgrad 2
• Bemessungsdaten gemäß: UL 1059
• Approbationsdaten gemäß: UL 486C
• Bemessungsspannung UL (Use Group C): 600V
• Bemessungsstrom UL (Use Group C): 30A
• Klemmstellen: 2,3 oder 5 - Bitte auswählen!
• Gesamte Anzahl der Potentiale: 1
• Anschlusstechnik: CAGE CLAMP®
• Betätigungsart: Hebel
• Anschließbare Leiterwerkstoffe: Kupfer
• Feindrähtiger Leiter: 0,5 … 6 mm² / 20 … 10 AWG
• Verdrahtungsrichtung: Seitliche Verdrahtung
• Farbe: transparent
• Isolierwerkstoff Hauptgehäuse: Polycarbonat (PC)
• Brennbarkeitsklasse gemäß UL 94: V2
• Brandlast: 0,073MJ
• Farbe des Betätigungselements: orange
• Gewicht: 4g
• Dauergebrauchstemperatur bis: 105°C
• T-Kennzeichnung gemäß EN 60998: T85

Informationen zu anderen Serien der WAGO Klemmen


Serie/Produkt	Anschlussbereich	Spannung/ Strom	Einsatzbereiche
WAGO 243 Die MICRO-Verbindungsdosenklemmen	Ø 0,6 bis 0,8 mm „e“	100 V / 6 A	Für Schwachstrominstallationen, z. B. für die Verdrahtung von Telefon- und Klingelanlagen
WAGO 2273 Die COMPACT-Verbindungsdosenklemmen	0,5 bis 2,5 mm2 „e“	450 V / 24 A	Für Installationen der Gebäudestromkreise bis 2,5 mm2, auch in engen Verdrahtungsräumen
WAGO 773 Die SPECIAL-Verbindungsdosenklemmen	2,5 bis 6mm2 „e+m“	400 V / 41 A	Für Installationen der Gebäudestromkreise bis 6 mm2 bei größeren Verbrauchern und längeren Leitungswegen
WAGO 224 Die Leuchten und Service-Klemmen	Installationsseite: 1 bis 2,5 mm2 „e“	400 V / 24 A	Für Installationen mit ein- und feindrähtigen Leitern, wie z.B. zum Anschluss von Leuchten
	Leuchtenseite: 0,5 bis 2,5 mm2 „e+f“
				WAGO 222 Die CLASSIC-Verbindungsklemmen für alle Leiterarten	0,08 bis 2,5 mm2 „e+m“ 0,08 bis 4 mm2 „f“	400 V / 32 A	Für Installationen mit ein-, fein- und mehrdrähtigen Leitern
WAGO 221 Die COMPACT-Verbindungsklemmen für alle Leiterarten	0,2 bis 4 mm2 „e+m“ 0,14 bis 4 mm2 "„f“	450 V / 32 A	Für Installationen mit ein-, mehr- und feindrähtigen Leitern, auch in engen Verdrahtungsräumen
	0,5 bis 6 mm2 „e+m+f“	450 V / 41 A

WAGO Klemmen online kaufen

Dann sind Sie bei der Erhard-Trading GmbH genau richtig! Wir haben alles, was Sie für Ihre Anforderungen und Ihr Projekt gerade noch suchen.

bequem von zu Hause aus ein und lassen Sie sich WAGO Klemmen direkt nach Hause liefern. Auch WAGO Klemmen für Ihre Anforderungen.

Neben einer großen Auswahl an vielen verschiedenen Produkten, wie auch WAGO Klemmen, bieten wir auch einen erstklassigen . Unser Team steht Ihnen gerne zur Verfügung, falls Sie Fragen zu unseren Produkten haben oder Hilfe bei der Auswahl benötigen. Wir sind bekannt für unsere schnelle und einen reibungslosen Bestellprozess.

Vertrauen Sie auf die von uns , die wir anbieten und kaufen Sie WAGO Klemmenonline bei uns. Wir haben alles, was Sie brauchen.

Wir bieten auch flexible Zahlungsoptionen, damit Sie Ihre Bestellung schnell und einfach abschließen können. Wenn Sie auf der Suche nach einer sicheren und zuverlässigen Möglichkeit sind, WAGO Klemmenonline zu kaufen, dann sind Sie bei uns genau richtig.

Zögern Sie nicht, uns zu , falls Sie noch Fragen haben oder weitere Informationen benötigen.

• Zulassungsdaten nach: UL 486C
• Referenzspannung UL (Use Group C): 600 V
• Referenzstrom UL (Use Group C): 30 A
• Referenzdaten nach: EN 60664
• Referenzspannung (II / 2): 450 V
• Nennstoßspannungsfestigkeit (II / 2): 4 kV
• Referenzstrom: 41 A
• Legende Referenzdaten: (II / 2) ≙ Überspannungskategorie II / Verschmutzungsgrad 2
• Gesamtanzahl der Anschlussstellen: 2
• Gesamtanzahl der Potentiale: 1
• Anschlusstechnik: CAGE CLAMP®
• Betätigungsart: Hebel
• anschließbarer Leitermaterial: Kupfer
• Nennquerschnitt: 6 mm²
• Massiver Leiter: 0,5 … 6 mm² / 20 … 10 AWG
• Feindrähtiger Leiter: 0,5 … 6 mm² / 20 … 10 AWG
• Flexible Leiter: 0,5 … 6 mm² / 20 … 10 AWG
• Abisolierlänge: 12 … 14 mm / 0,47 … 0,55 Zoll
• Anschlussart: seitliche Verdrahtung
• Breite: 16 mm / 0,63 Zoll
• Höhe: 10,1 mm / 0,398 Zoll
• Tiefe: 21,1 mm / 0,831 Zoll
• Farbe: transparent
• Flammbarkeitsklasse nach UL94: V2
• Wärmeenergie (Brennwert): 0,05 MJ
• Farbe des Bedienelements: orange
• Gewicht: 3 g
• Umgebungstemperatur (Betrieb): 85 °C
• Dauergebrauchstemperatur: 105 °C
• T-Kennzeichnung nach EN 60998: T85

Eigenschaften - COMPACT-Verbindungsklemme- für alle Leiterarten- max. 6 mm²- 2 Leiter- mit Hebeln- Gehäusefarbe transparent- Umgebungstemperatur max. 85°C (T85)- 6,00 mm²- transparent Technische Daten:

• Anzahl der Klemmstellen: 2
• Nennquerschnitt: 0,5..6 mm²
• Mit Betätigungshebeln: Ja
• Farbe: farblos
• Transparent: Ja
• Nennspannung: 450 V
• Nennstrom: 41 A
• Geeignet für Massivleiter: Ja
• Geeignet für flexible Leiter: Ja
• Geeignet für mehrdrahtige Leiter: Ja
• Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse: 0,5..6 mm²
• Leiterquerschnitt starr (ein-/mehrdrähtig): 0,5..6 mm²
• AWG-Bereich: 10..20

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

DieWAGO Verbindungsklemme mit Betätigungshebel

• COMPACT-Verbindungsklemme
• für alle Leiterarten
• 3-Leiter-Klemme
• mit Betätigungshebeln
• max. Umgebungstemperatur 85°C
• Leiterquerschnitte 0,5 bis 6 qmm

• AWG 24-12 Cu

• Breite 18,7 mm, Höhe 8,3 mm, Tiefe 18,6 mm
• Sicherheitshinweis 1 in geerdeten Netzen

Kompaktverbinder für 2x6mm-Anschlussdosen 221-612 WAGO

Technische Daten:

• Farbe: transparent / orange
• Gewicht [kg]: 0,003
• Abmessungen [mm]: 16x21,1x10,1
• Nennspannung [V]: 450
• Bemessungsstrom [A] 41
• Anzahl der Klemmen: 2

Verbindungstyp:

Gerade

Spannung:

450 V

Produktfarbe:

Orange, Transparent

:

EN 60664

Konformitätsbescheinigungen:

RoHS

• WAGO 221-612 50x Compact-Verbindungsklemme, 2 x 6 mm².
• COMPACT-Verbindungsklemme; für alle Leiterarten; max. 6 mm²; 2 Leiter; mit Hebeln; Gehäusefarbe transparent; Umgebungstemperatur max. 85 °C (T85); 6,00 mm²; transparent.

Hersteller: WAGO
Hersteller-Art.Nr.: 221-612
EAN Nummer: 4055143704168

WAGO COMPACT-Verbindungsklemme für alle Leiterarten. - 2-Leiter-Klemme - mit Betätigungshebeln - max. Umgebungstemperatur 85°C
n.a.

Wago 221-612. Verbindungstyp: Gerade, Spannung: 450 V, Produktfarbe: Orange, Transparent. : EN 60664

Beschreibung

Verbindungsklemme 2 x 6 mm² 50 Stück

WAGO GmbH & Co. KG Compact-Verbindungsklemme 221-612 Hersteller: WAGO GmbH & Co. KG Bezeichnung: Compact-Verbindungsklemme 2-Leiter bis 6qmm Typ: 221-612 Anzahl der Klemmstellen: 2 Nennquerschnitt: 0,5..6 mm² Mit Betätigungshebeln: ja Farbe: farblos Transparent: ja Nennspannung: 450 V Nennstrom: 41 A Geeignet für Massivleiter: ja Geeignet für flexible Leiter: ja Geeignet für mehrdrahtige Leiter: ja Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse: 0,5..6 mm² Leiterquerschnitt starr (ein-/mehrdrähtig): 0,5..6 mm² AWG-Bereich: 10..20WAGO GmbH & Co. KG Compact-Verbindungsklemme 221-612: weitere DetailsCOMPACT-Verbindungsklemme für alle Leiterarten max. 6 mm² 2 Leiter mit Hebeln Gehäusefarbe transparent Umgebungstemperatur max. 85 °C (T85) 6,00 mm² transparent Geliefert wird: WAGO GmbH & Co. KG Compact-Verbindungsklemme 2-Leiter bis 6qmm 221-612, Verpackungseinheit: 50 Stück, EAN: 4055143704168

Bemessungsspannung: 450V Bemessungsstrom:41A Klemmstellen: 2 Betätigungsart: Hebel Verdrahtungsrichtung: seitlich Gehäusefarbe: transparent Einfache Handhabung: Hebel auf Leiter rein Hebel zu Installation von ein- fein- und mehrdrähtiger Leiter Individuelle Fixierungen möglich

- WAGO Art.-Nr. 221-612 - Bemessungsspannung: 450V - Bemessungsstrom:41A - Klemmstellen: 2 - Betätigungsart: Hebel - Verdrahtungsrichtung: seitlich - Gehäusefarbe: transparent - Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu - Installation von ein-, fein- und mehrdrähtiger Leiter - Individuelle Fixierungen möglich

WAGO 221-612 - Verbindungsklemme 6 mm² 2-Leiter - 2-conductor connector

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Compact-Verbindungsklemme 2-Leiter bis 6qmm 221-612 Anzahl der Klemmstellen 2, Nennquerschnitt 0,5 ... 6mm², Mit Betätigungshebeln, Farbe transparent, Nennspannung 450V, Nennstrom 41A, Geeignet für Massivleiter, Geeignet für flexible Leiter, Geeignet für mehrdrahtige Leiter, Leiterquerschnitt starr (ein-/mehrdrähtig) 0,5 ... 6mm², AWG-Bereich 20 ... 10, COMPACT-Verbindungsklemme für alle Leiterarten max. 6 mm² 2 Leiter mit Hebeln Gehäusefarbe transparent Umgebungstemperatur max. 85 °C (T85)

6mm²-Varianten für Anschlussquerschnitt 0,5-6 mm², Nennspannung: 450 V, Nennstrom: 41 A

Verbindungsklemme mit Hebeln; für alle Leiterarten; max. 6 mm²; 2 Leiter; Gehäusefarbe transparent; Umgebungstemperatur max. 85 °C (T85); 6,00 mm²; transparent br br Ihre Vorteile: ul li Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu /li li Als 2-, 3- und 5-Leiter-Klemmen erhältlich /li li Komfortabler Leiteranschluss von 0,5 bis 6 mm² /li li Installation aller Leiterarten /li li Zeitersparnis für Installateure und Gerätehersteller /li li Schnelle Installation von Geräten mit höherem Leistungsbedarf /li li Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten /li li Befestigungsadapter für normgerechte Installation /li li Individuelle Fixierungen möglich /li /ul
