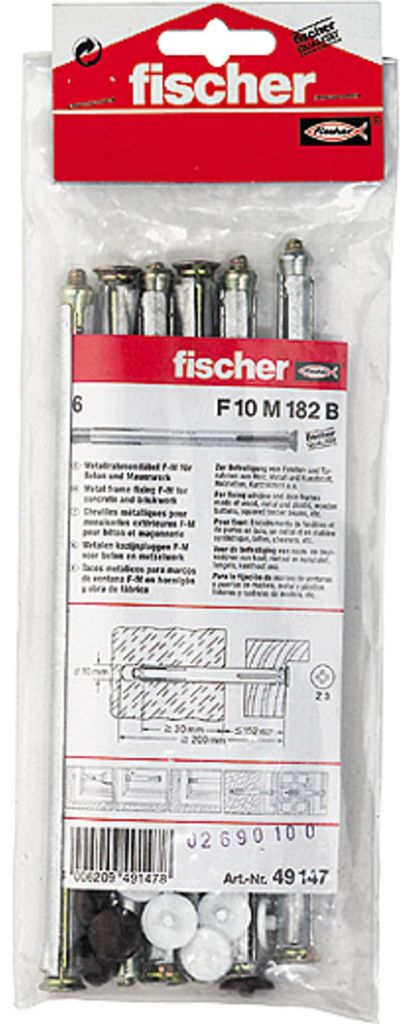

fischer Fensterrahmendübel F 10 M 182 B Beutel, 6 Stück

Eigenschaften - Der Metallrahmendübel F-M erreicht die Feuerwiderstandsdauer F 120. Dies erlaubt die Verwendung in brandschutzrelevanten Anwendungsgebieten- Das Funktionsprinzip verhindert das Heranziehen des Fensterrahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens- Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens- Die Abdeckkappen sorgen für eine dezente Abdeckung des SchraubenkopfesAnwendung - Der F-M ist geeignet für die Durchsteckmontage - Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterrahmen wird dabei spannungsfrei befestigt - Das max. Anzugsmoment beträgt 5 Nm Technische Daten:

• Antrieb: PZ3
• Bohrernenndurchmesser: 10 mm
• Verankerungstiefe min.: 30 mm
• Dübellänge: 182 mm
• Dicke des Anbauteils max.: 152 mm
• Gewicht: 415,2 g
• Zubehör: Abdeckkappe
• Bohrlochtiefe bei Durchsteckmontage min.: 200
• Bohrlochtiefe min.: 200
• Verankerungsgrund: Kalksand-Vollstein, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Hochlochziegel, Vollstein aus Leichtbeton, Beton, Vollziegel
• Werkstoff Dübel: Stahl (ST)
• Werkstoff Schraube: Stahl (ST)
• Oberfläche: Galvanisch verzinkt
• Lastwerte: Ja
• Gütesiegel: Ja
• Anerkennung Factory Mutual: Nein
• Brandprüfung: Ja
• DOP - Declaration of Performance: Nein
• EPD - Umwelt Produktdeklaration: Nein
• Eigenschaft: Durchgehendes Gewinde verhindert Heranziehen des Rahmens, mit Linsenflachkopfschraube, mit Senkkopfschraube, spannungsfreie und langlebige Befestigung des Rahmens, Verwendung in brandschutzrelevanten Anwendungen, Zug- und druckfeste Verankerung von Metallprofilen, Zug- und Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Antrieb: PZ3
  • Bohrernenndurchmesser: 10 mm
  • Verankerungstiefe min.: 30 mm
  • Dübellänge: 182 mm
  • Dicke des Anbauteils max.: 152 mm
  • Gewicht: 415,2 g
  • Zubehör: Abdeckkappe
  • Bohrlochtiefe bei Durchsteckmontage min.: 200
  • Bohrlochtiefe min.: 200
  • Verankerungsgrund: Kalksand-Vollstein, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Hochlochziegel, Vollstein aus Leichtbeton, Beton, Vollziegel
  • Werkstoff Dübel: Stahl (ST)
  • Werkstoff Schraube: Stahl (ST)
  • Oberfläche: Galvanisch verzinkt
  • Lastwerte: Ja
  • Gütesiegel: Ja
  • Anerkennung Factory Mutual: Nein
  • Brandprüfung: Ja
  • DOP - Declaration of Performance: Nein
  • EPD - Umwelt Produktdeklaration: Nein
  • Eigenschaft: Durchgehendes Gewinde verhindert Heranziehen des Rahmens, mit Linsenflachkopfschraube, mit Senkkopfschraube, spannungsfreie und langlebige Befestigung des Rahmens, Verwendung in brandschutzrelevanten Anwendungen, Zug- und druckfeste Verankerung von Metallprofilen, Zug- und druckfeste Verankerung von Kunststoffprofilen, Verwendung für alle Voll- und Lochbaustoffe
  • Feuerwiderstandsklasse: Brandschutzgeprüft nach R 120
  • Prüfzeichen: Nein
  • Technische Dokumentation: Nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Der fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Dieser besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand. Dadurch wird der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt. Der fischer Metallrahmendübel F 10 M ist neben der Befestigung von Fenster- und Türrahmen auch für Kanthölzer geeignet.

• Antrieb: PZ3
• Bohrernenndurchmesser: 10 mm
• Brandschutz relevant: Ja
• Dübellänge: 182 mm
• Effektive Verankerungstiefe: 30 mm
• Antrieb: Kreuzschlitz PZ
• Anwendung: Fensterrahmen
• Anwendung: Kanthölzer
• Anwendung: Türrahmen
• Ausführung: Mit Schraube
• Kopfvariante: Senkkopf
• Verpackungsvariante: Polybeutel
• Kopf-ø: 13 mm
• Max. Dicke des Anbauteils: 152 mm
• Min. Bohrlochtiefe bei Durchsteckmontage: 200 mm
• Min. Verankerungstiefe: 30 mm
• Profi / DIY: DIY
• Vorsteckmontage: Nein
• Durchsteckmontage: Ja
• Abstandsmontage: Ja
• Feuerwiderstandsklasse: R120
• Werkstoffgüte: sonstige
• Geeignet für Gipskarton: Nein
• Geeignet für Holz: Nein
• Geeignet für Beton: Ja
• Ausführung (etim): Spreizdübel
• Mit Schraube: Ja
• Mit Rand: Nein
• Oberflächenschutz: verzinkt
• Geeignet für Sechskant-Holzschraube: Ja
• Geeignet für Befestigung mit Kabelbinder: Nein
• Werkstoff (etim): Stahl
• Material: Galvanisch verzinkter Stahl
• Produkttyp: Langschaftdübel
• Geeignet für Porenbeton: Ja
• Geeignet für Kalksandstein: Ja
• Geeignet für Naturstein: Ja
• Geeignet für Gasbeton: Ja
• Geeignet für Vollziegel: Ja
• Geeignet für Spanplatte: Nein
• Geeignet für Hochlochziegel: Ja
• VDS-Zulassung: Ja
• Inhalt: 6 Stück
• Gewicht: 408 Gramm

Fischer Fensterrahmendübel 10.0 x 182 mm - 6 Stück

Produktnummer: 0763040370

Der Fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Dieser besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand. Dadurch wird der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt. Der Fischer Metallrahmendübel F 10 M ist neben der Befestigung von Fenster- und Türrahmen auch für Kanthölzer geeignet.

Produktdetails:

• Maße Dübel: 10.0 x 182 mm
• Bohrernenndurchmesser: 10.0 mm
• Inhalt: 6 Stück
• Min. Bohrlochtiefe: 200 mm
• Ausführung Dübel: ohne Rand
• Min. Einbautiefe: 30 mm
• Geeignet für: Beton, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Porenbeton, Vollstein aus Leichtbeton, Vollziegel
• Befestigung von: Fensterrahmen, Türrahmen, Kanthölzer
• Passend für: Senkkopfschraube
• Montageart: Durchsteckmontage
• Inklusive Schraube: ja
• Schraubenantrieb: PZ3
• Schraubenmaße: 182 mm
• Schraubenkopf: Senkkopf
• Material: Metall
• Herstellerinformationen: fischer Deutschland Vertriebs GmbH | Klaus-Fischer-Straße 1 | 72178 Waldachtal, DEUTSCHLAND | : [email protected] | Herstellernr. 49147

Vorteile Das Funktionsprinzip des Dübels verhindert das Heranziehen des Rahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens. Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens. Die separat erhältlichen Abdeckkappen sorgen für eine dezente Abdeckung des Schraubenkopfes. Anwendungen Fensterrahmen Türrahmen Karte mit 6 x Metallrahmendübel F 10 M 182 - Metall, 6 x Abdeckkappe weiß, 6 x Abdeckkappe dunkelbraun Sprachen auf Karte D, GB, F, NL, E Funktionsweise / Montage Der F-S ist geeignet für die Durchsteckmontage. Beim Anziehen der Schraube wird der glasfaserarmierte Kunststoff-Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterra...
